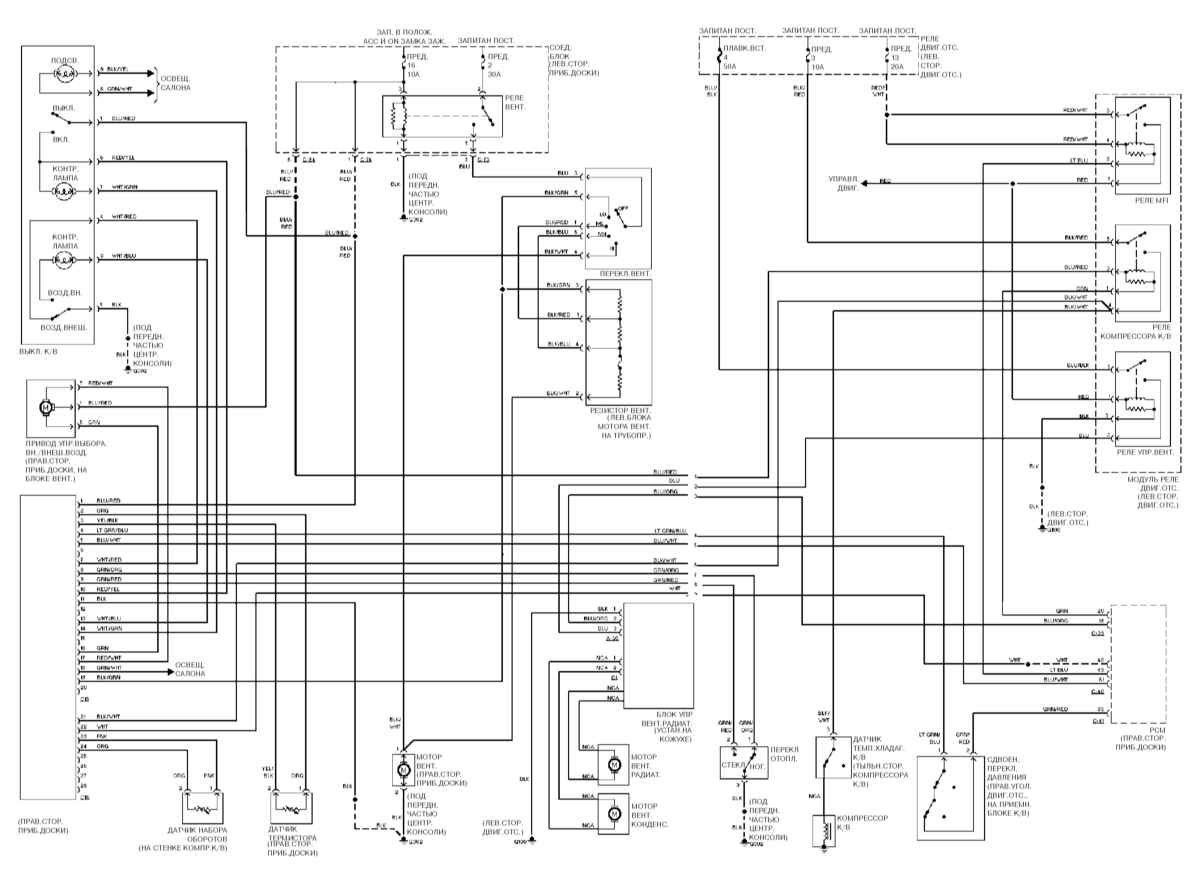

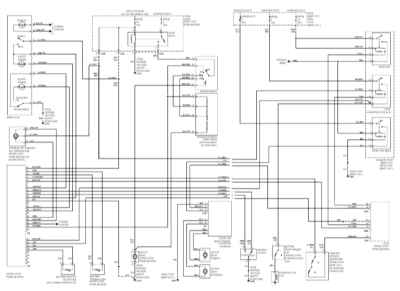

14.22.83. Кондиционер воздуха, модели Galant 3.0 л. 2000 г. выпуска
« предыдущая страница
14.22.82. Кондиционер воздуха, модели Galant 2.4 л. 2000 г. выпуска		 ^
к оглавлению		 следующая страница »
14.22.84. ABS, модели Galant 2000 г. выпуска
