14.19. Снятие и установка рычагов стеклоочистителей

Приведенная ниже процедура составлена для рычагов очистителей ветрового стекла. Снятие и установка элементов заднего стеклоочистителя на моделях Diamante Универсал и Mirage Хэтчбэк производятся в аналогичной манере.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

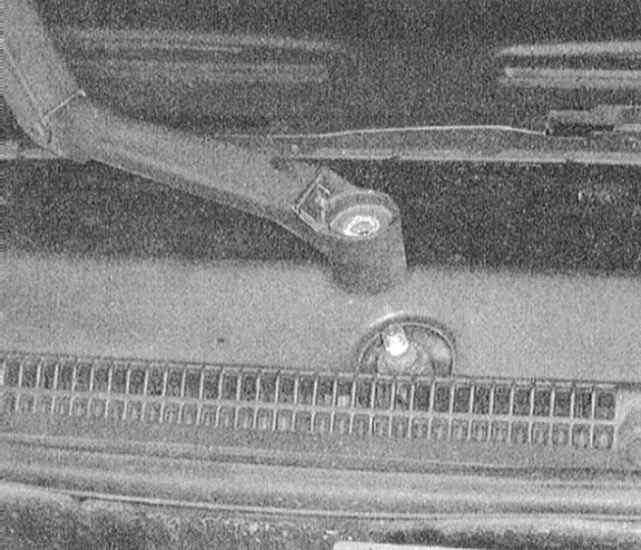

2. Снимите защитный колпачок и отдайте гайку крепления рычага стеклоочистителя.

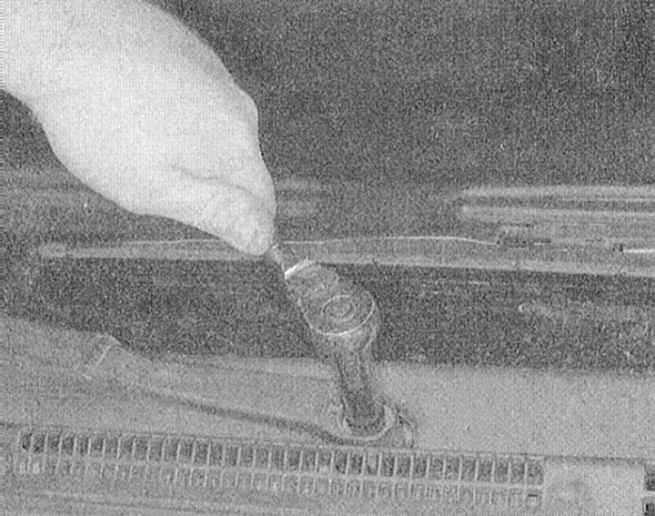

3. Снимите рычаг со шпинделя поворотной оси.

Установка

Обратите внимание на маркировку рычагов, - водительская сборка помечена литерами D или Dr, пассажирская - А или As. Маркировка наносится в нижней части основания рычага.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Посадите рычаг стеклоочистителя на шпиндель поворотной оси приводного механизма, - проследите, чтобы щетки установленных стеклоочистителей в парковочном положении находились на расстоянии около 2.5 см от облицовочного молдинга.
2. Наверните крепежную гайку и затяните ее с требуемым усилием (14 ÷ 19 H•м).
3. Подсоедините отрицательный провод к батарее и проверьте исправность функционирования стеклоочистителей.
