3. Настройки и текущее обслуживание

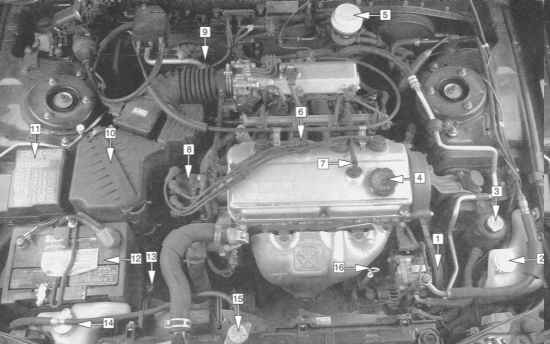

Схема расположения компонентов в двигательном отсеке - модели 2.4 л

1 — Ремень привода рулевого насоса
2 — Резервуар жидкости омывания стекла
3 — Резервуар жидкости гидроусиления руля
4 — Крышка заливной горловины двигательного масла
5 — Резервуар гидравлической жидкости ГТЦ
6 — Свечи зажигания с ВВ проводами
7 — Клапан PCV
8 — Крышка/бегунок распределителя зажигания

9 — Топливный фильтр (под рукавом воздухозаборника)
10 — Воздухоочиститель
11 — Монтажный блок предохранителей
12 — Батарея
13 — Щуп измерения уровня ATF
14 — Расширительный бачок системы охлаждения
15 — Крышка радиатора
16 — Щуп измерения уровня двигательного масла

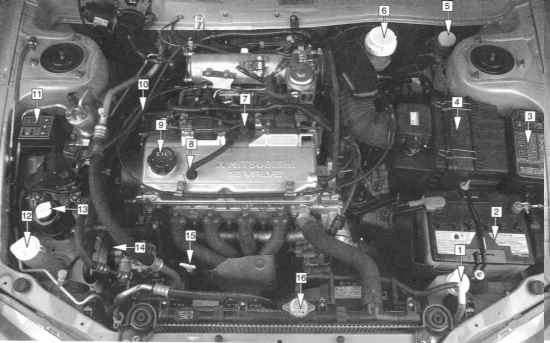

Схема расположения компонентов в двигательном отсеке - модели 1.8 л

1 — Расширительный бачок системы охлаждения
2 — Батарея
3 — Монтажный блок предохранителей
4 — Воздухоочиститель
5 — Резервуар жидкости гидропривода сцепления
6 — Резервуар гидравлической жидкости ГТЦ
7 — Свечи зажигания с ВВ проводами
8 — Клапан PCV

9 — Крышка заливной горловины двигательного масла
10 — Топливный фильтр
11 — Монтажный блок реле
12 — Резервуар жидкости омывания стекла
13 — Резервуар жидкости гидроусиления руля
14 — Ремень привода рулевого насоса
15 — Щуп измерения уровня двигательного масла
16 — Крышка радиатора

Данная Глава составлялась с целью помочь владельцу автомобиля поддерживать свое транспортное средство в состоянии максимальной готовности к эксплуатации, получая от него эффективную отдачу с соблюдением требований к экономичности и безопасности.

В начале Главы приведен график текущего обслуживания автомобиля. Ниже вниманию читателя предлагаются Разделы, посвященные подробному изложению порядка выполнения каждой из процедур обслуживания в отдельности. В материал Разделов включены описания визуальных проверок, регулировок, процедур снятия и установки компонентов, а также различные полезные советы и рекомендации. Приведенные в начале Раздела иллюстрации с изображением видов двигательного отсека, подвесок и рулевого привода помогут читателю разобраться с размещением на автомобиле подлежащих обслуживанию компонентов.

Обслуживая автомобиль в соответствии с оговоренным километражно-временным графиком, и следуя приведенным ниже подробным рекомендациям, читатель получит четкую программу действий, выполнение которой обеспечит долговременность и надежность службы его транспортного средства. Помните, что данная программа составлена на комплексной основе и выполнение лишь отдельных ее пунктов с пренебрежением другими не приведет к желаемому результату.

В процессе обслуживания своего автомобиля читатель вскоре убедится, что многие процедуры могут, и должны, быть объединены в общие группы ввиду схожести своей природы или близости расположения узлов. Например, если автомобиль по какой-либо причине поднят над землей, следует воспользоваться случаем и заодно проверить состояние компонентов системы выпуска отработавших газов, подвески и рулевого управления. Также, взяв напрокат динамометрический ключ, проверьте усилие затягивания всего доступного резьбового крепежа. Производя ротацию колес, заодно оцените состояние тормозных механизмов и колесных подшипников.

Первым шагом обслуживания транспортного средства всегда является самоподготовка исполнителя. Внимательно ознакомьтесь с материалом настоящей Главы, затем составьте список нуждающихся во внимании компонентов, приготовьте необходимый инструмент и набросайте краткий план предстоящих работ. В случае возникновения неподдающихся разрешению проблем обращайтесь за помощью к специалистам автосервиса.
