14.20. Снятие и установка электромотора привода стеклоочистителей

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Снимите рычаги стеклоочистителей (см. Раздел Снятие и установка рычагов стеклоочистителей).
3. Снимите переднюю отделочную панель.
4. Снимите оба держателя ветрового стекла.

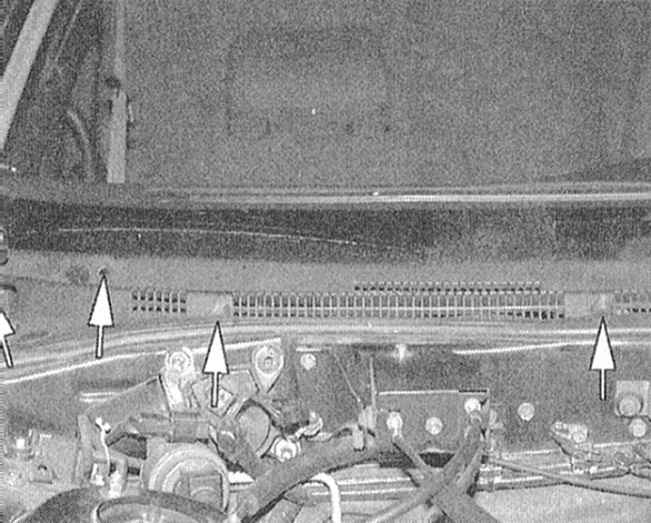

5. Протолкнув внутрь на пару миллиметров (не более) центральные штифты, отпустите пластмассовые фиксаторы крепления передней панели.

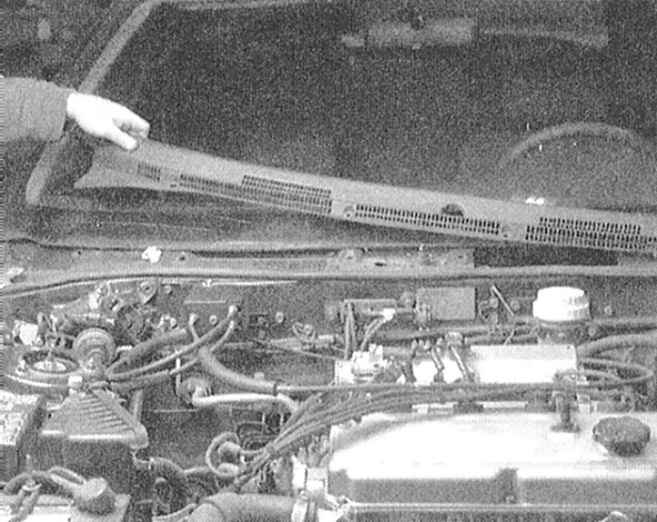

6. Снимите экран воздухозаборника.

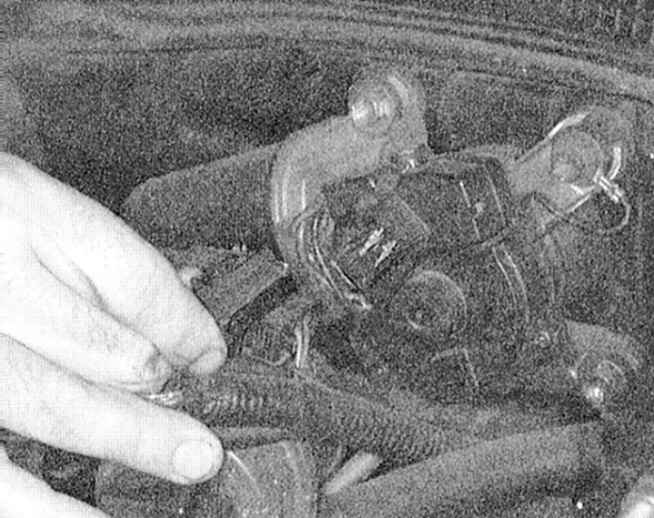

7. Отпустите болты крепления электромотора привода стеклоочистителей. Отсоедините от сборки мотора приводную тягу, - в случае необходимости снимите тягу с автомобиля.

Угол установки коленчатого рычага относительно электромотора подбирается в заводских условиях, ввиду чего данные элементы не следует снимать без крайней необходимости. Если избежать демонтажа рычага не удается, предварительно пометьте установочные положения компонентов. Снимите электромотор.

1. Установите электромотор на свое штатное место и подсоедините к нему тягу привода стеклоочистителей.
2. Подсоедините к мотору электропроводку.
3. При установке отделочных секций проследите за надежностью защелкивания фиксаторов, - центральные штифты должны оказаться заподлицо с поверхностью панели. Вышедшие из строя крепежные элементы замените.
4. Установите на место рычаги стеклоочистителей (см. Раздел Снятие и установка рычагов стеклоочистителей).
5. В заключение подсоедините отрицательный провод к батарее и проверьте исправность функционирования стеклоочистителей.

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Снимите рычаг заднего стеклоочистителя (см. Раздел Снятие и установка рычагов стеклоочистителей).
3. Снимите большую секцию панели внутренней обивки двери задка (см. Главу Кузов).

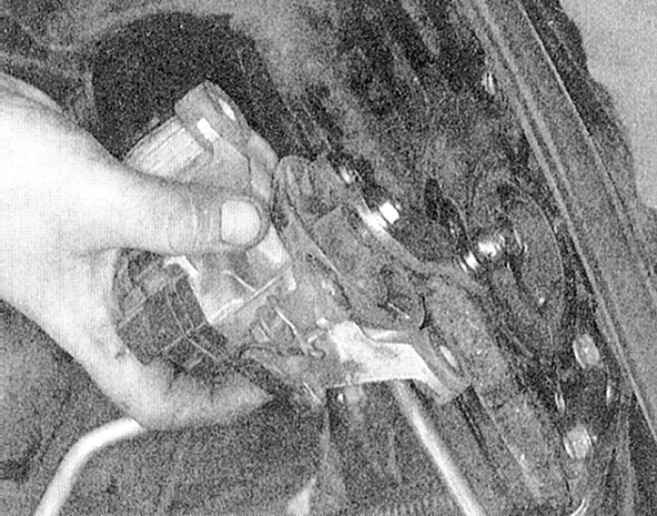

4. Отсоедините электропроводку от приводного электромотора.
5. Снимите электромотор, - постарайтесь не ослаблять посадку проходной втулки шпинделя поворотной оси рычага.

1. Установите электромотор на свое штатное место, - проследите, чтобы проходная втулка оказалась развернута меткой в виде стрелки вниз.
2. Установите на место рычаг стеклоочистителя (см. Раздел Снятие и установка рычагов стеклоочистителей).
3. Подсоедините отрицательный провод к батарее и проверьте исправность функционирования стеклоочистителя.
4. В заключение установите на место панель внутренней обивки двери (см. Главу Кузов).

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Снимите рычаги стеклоочистителей (см. Раздел Снятие и установка рычагов стеклоочистителей).
3. Снимите переднюю отделочную панель.
4. Снимите оба держателя ветрового стекла.
5. Протолкнув внутрь на пару миллиметров (не более) центральные штифты, отпустите пластмассовые фиксаторы крепления передней панели.
6. Снимите экран воздухозаборника.
7. Отпустите болты крепления электромотора привода стеклоочистителей. Отсоедините от сборки мотора приводную тягу, - в случае необходимости снимите тягу с автомобиля.

Угол установки коленчатого рычага относительно электромотора подбирается в заводских условиях, ввиду чего данные элементы не следует снимать без крайней необходимости. Если избежать демонтажа рычага не удается, предварительно пометьте установочные положения компонентов. Снимите электромотор.

1. Установите электромотор на свое штатное место и подсоедините к нему тягу привода стеклоочистителей.
2. Подсоедините к мотору электропроводку.
3. При установке отделочных секций проследите за надежностью защелкивания фиксаторов, - центральные штифты должны оказаться заподлицо с поверхностью панели. Вышедшие из строя крепежные элементы замените.
4. Установите на место рычаги стеклоочистителей (см. Раздел Снятие и установка рычагов стеклоочистителей).
5. В заключение подсоедините отрицательный провод к батарее и проверьте исправность функционирования стеклоочистителей.

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Снимите рычаги стеклоочистителей (см. Раздел Снятие и установка рычагов стеклоочистителей).
3. Снимите переднюю отделочную панель.
4. Снимите панели отделки воздухозаборника.
5. Снимите крышку отверстия доступа.
6. Отпустите болты крепления электромотора привода стеклоочистителей. Отсоедините от сборки мотора приводную тягу, - в случае необходимости снимите тягу с автомобиля.

Угол установки коленчатого рычага относительно электромотора подбирается в заводских условиях, ввиду чего данные элементы не следует снимать без крайней необходимости. Если избежать демонтажа рычага не удается, предварительно пометьте установочные положения компонентов. Снимите электромотор.

1. Установите электромотор на свое штатное место и подсоедините к нему тягу привода стеклоочистителей.
2. Подсоедините к мотору электропроводку.
3. Установите отделочные панели.
4. Установите на место рычаги стеклоочистителей (см. Раздел Снятие и установка рычагов стеклоочистителей).
5. В заключение подсоедините отрицательный провод к батарее и проверьте исправность функционирования стеклоочистителей.

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Снимите рычаги стеклоочистителей (см. Раздел Снятие и установка рычагов стеклоочистителей).
3. Снимите переднюю отделочную панель.

4. Крышку воздухозаборника.
5. Отсоедините от электромотора электропроводку.
6. Снимите крышку отверстия доступа.
7. Отпустите болты крепления электромотора привода стеклоочистителей. Отсоедините от сборки мотора приводную тягу, - в случае необходимости снимите тягу с автомобиля.

Угол установки коленчатого рычага относительно электромотора подбирается в заводских условиях, ввиду чего данные элементы не следует снимать без крайней необходимости. Если избежать демонтажа рычага не удается, предварительно пометьте установочные положения компонентов. Снимите электромотор.

1. Установите электромотор на свое штатное место и подсоедините к нему тягу привода стеклоочистителей.
2. Подсоедините к мотору электропроводку.
3. Установите на место крышку отверстия доступа.
4. Установите крышку воздухозаборника.
5. Установите отделочную панель.
6. Установите на место рычаги стеклоочистителей (см. Раздел Снятие и установка рычагов стеклоочистителей).
7. В заключение подсоедините отрицательный провод к батарее и проверьте исправность функционирования стеклоочистителей.

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Снимите рычаг заднего стеклоочистителя (см. Раздел Снятие и установка рычагов стеклоочистителей).
3. Снимите нижнюю секцию панели внутренней обивки двери задка (см. Главу Кузов).
4. Отсоедините электропроводку от приводного электромотора.
5. Выверните крепежные болты и снимите электромотор.

1. Установите электромотор на свое штатное место, - проследите, чтобы проходная втулка оказалась развернута меткой в виде стрелки вниз.
2. Установите на место рычаг стеклоочистителя (см. Раздел Снятие и установка рычагов стеклоочистителей).
3. Подсоедините отрицательный провод к батарее и проверьте исправность функционирования стеклоочистителя.
4. В заключение установите на место панель внутренней обивки двери (см. Главу Кузов).
