4. Двигатель

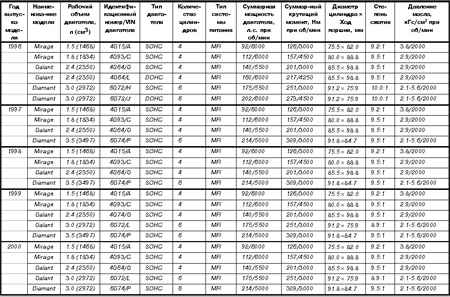

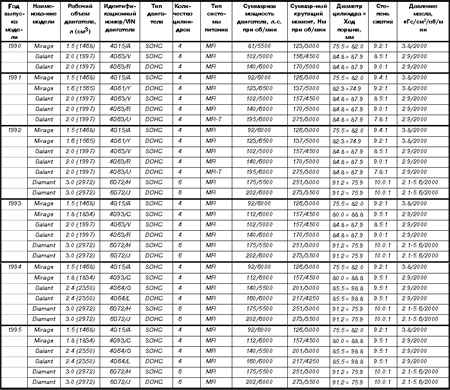

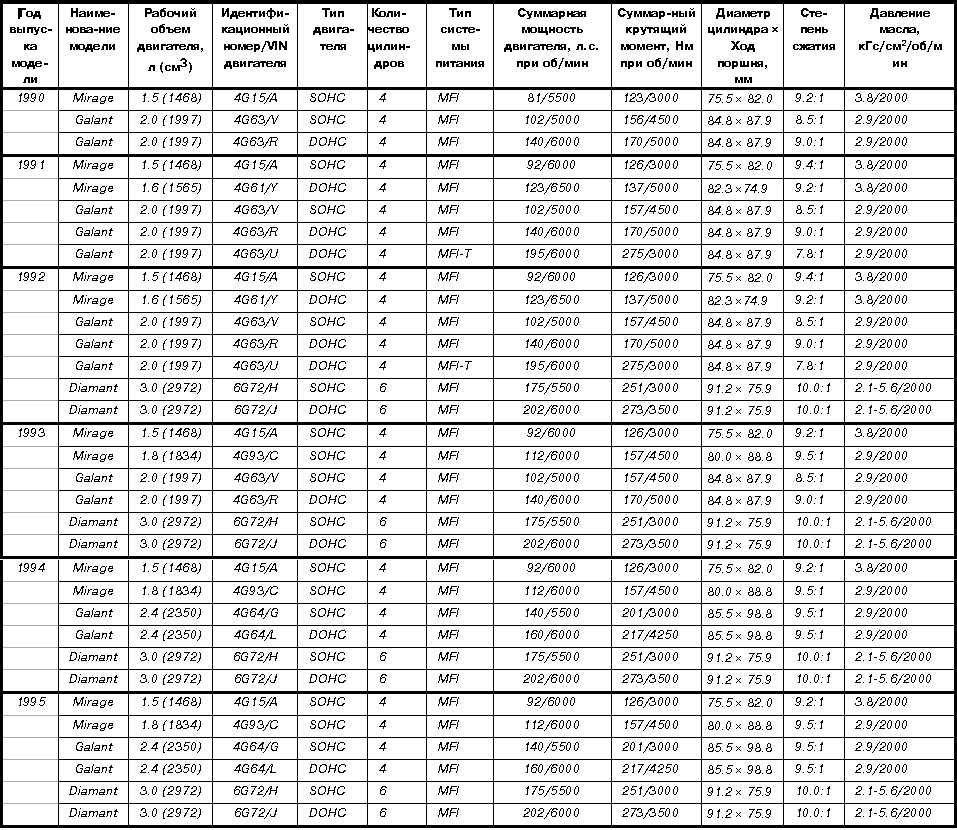

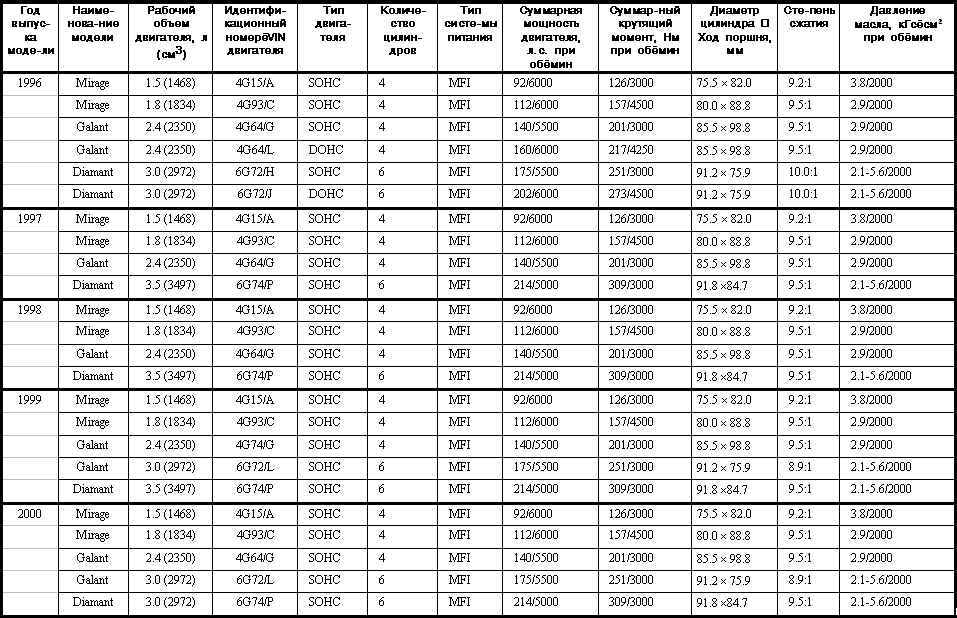

Где:
MFI = Система распределенного (многоточечного) впрыска
MFI-T = Система распределенного впрыска с турбонаддувом
SOHC = Двигатели с одним распределительным валом верхнего расположения
DOHC = Двигатели с двумя распределительными валами верхнего расположения
| Общие параметры
|
| Двигатель 1.5 л
|
| Общая информация
|
Тип двигателя 4-цилиндровый рядный, SOHC
|
|
Рабочий объем, л/см3
| 1.5/1468
|
Диаметр цилиндров, мм
| 75.49
|
Ход поршней, мм
| 82
|
Степень сжатия
| 9.2 :1
|
Порядок зажигания
| 1-3-4-2
|
Головка цилиндров
|
Полная высота, мм
| 106.9 ÷ 107.1
|
Максимальная допустимая неплоскостность сопрягаемых поверхностей,
мм
| 0.05
|
Зазор посадки распределительного вала в подшипниках, мм
| 0.04 ÷ 0.08
|
Распределительный вал
|
Высота кулачков, мм
|
Кулачки привода впускных клапанов
|
Номинальное значение
| 38.75
|
Минимальное допустимое значение
| 38.25
|
Кулачки привода выпускных клапанов
|
Номинальное значение
| 39.1
|
Минимальное допустимое значение
| 38.6
|
Диаметр подшипниковых шеек, мм
| 46
|
Рабочий зазор в подшипниках, мм
|
Номинальное значение
| 0.06 ÷ 0.10
|
Предельное допустимое значение
| 0.14
|
Коромысла привода клапанов
|
Внутренний диаметр, мм
| 18.9
|
Зазор посадки на осях, мм
|
Номинальное значение
| 0.01 ÷ 0.04
|
Предельное допустимое значение
| 0.1
|
Оси коромысел
|
Диаметр, мм
| 18.9
|
Клапаны
|
Длина, мм
|
Впускные
| 100.75
|
Выпускные
| 101.6
|
Диаметр стержней, мм
|
Впускные клапаны
| 6.565 ÷ 6.580
|
Выпускные клапаны
| 6.530 ÷ 6.550
|
Угол наклона рабочей фаски
|
(впускные и выпускные), град
| 45.0 ÷ 45.5
|
Ширина цилиндрической части (пояска) тарелки, мм
|
Впускные клапаны
|
Номинальное значение
| 1.0
|
Предельное допустимое значение
| 0.5
|
Выпускные клапаны
|
Номинальное значение
| 1.5
|
Предельное допустимое значение
| 1.0
|
Зазор посадки стержней в направляющих втулках, мм
|
Впускные клапаны
|
Номинальное значение
| 0.02 ÷ 0.05
|
Предельное допустимое значение
| 0.10
|
Выпускные клапаны
|
Номинальное значение
| 0.05 ÷ 0.09
|
Предельное допустимое значение
| 0.15
|
Клапанные зазоры, мм
|
Горячий двигатель
|
Впускные клапаны
| 0.15
|
Выпускные клапаны
| 0.25
|
Холодный двигатель
|
Впускные клапаны
| 0.07
|
Выпускные клапаны
| 0.17
|
Направляющие втулки клапанов
|
Длина, мм
|
Втулки впускных клапанов
| 44.0
|
Втулки выпускных клапанов
| 49.5
|
Ремонтные размеры, мм
| 0.05, 0.25, 0.50
|
Седла клапанов
|
Ширина контактной поверхности
|
рабочей фаски, мм
| 0.9 ÷ 1.3 мм
|
Угол наклона рабочей фаски, град
| 44.0 ÷ 44.5
|
Клапанные пружины
|
Свободная длина, мм
|
Пружины впускных клапанов
|
Номинальное значение
| 46.1
|
Предельное допустимое значение
| 45.1
|
Пружины выпускных клапанов
|
Номинальное значение
| 46.8
|
Предельное допустимое значение
| 45.8
|
Блок цилиндров
|
Полная высота, мм
|
Номинальное значение
| 255.9 ÷ 256.1
|
Предельное допустимое значение
| 254.82
|
Предельная допустимая неплоскостность
|
прокладочной поверхности, мм
| 0.1
|
Диаметр цилиндров, мм
| 75.50 ÷ 75.53
|
Предельная допустимая овальность цилиндров, мм
| 0.02
|
Предельная допустимая конусность цилиндров, мм
| 0.02
|
Поршни
|
Наружный диаметр, мм
| 75.47 ÷ 75.50
|
Посадочный зазор в цилиндрах, мм
| 0.02 ÷ 0.04
|
Ширина канавок под посадку поршневых колец, мм
|
Первое компрессионное кольцо
| 1.52 ÷ 1.54
|
Второе компрессионное кольцо
| 1.51 ÷ 1.53
|
Маслосъемное кольцо
| 4.015 ÷ 4.045
|
Ремонтные размеры, мм
| 0.05, 0.25, 0.50
|
Поршневые кольца
|
Боковой зазор посадки в канавках, мм
|
Первое (верхнее) компрессионное кольцо
|
Номинальное значение
| 0.03 ÷ 0.07
|
Предельное допустимое значение
| 0.12
|
Второе компрессионное кольцо
|
Номинальное значение
| 0.02 ÷ 0.06
|
Предельное допустимое значение
| 0.12
|
Зазоры в замках, мм
|
Первое (верхнее) компрессионное кольцо
|
Номинальное значение
| 0.20 ÷ 0.40
|
Предельное допустимое значение
| 0.8
|
Второе компрессионное кольцо
|
Номинальное значение
| 0.20 ÷ 0.35
|
Предельное допустимое значение
| 0.8
|
Маслосъемное кольцо
|
Номинальное значение
| 0.20 ÷ 0.70
|
Предельное допустимое значение
| 1.0
|
Шатуны
|
Предельный допустимый изгиб, мм
| 0.05
|
Предельное допустимое скручивание, мм
| 0.10
|
Осевой люфт посадки нижних головок на шатунных шейках
коленчатого вала, мм
|
Номинальное значение
| 0.10 ÷ 0.25
|
Предельное допустимое значение
| 0.4
|
Рабочий зазор в шатунных подшипниках, мм
|
Номинальное значение
| 0.02 ÷ 0.06
|
Предельное допустимое значение
| 0.15
|
Коленчатый вал
|
Рабочий зазор в коренных подшипниках, мм
|
Номинальное значение
| 0.02 ÷ 0.07
|
Предельное допустимое значение
| 0.15
|
Диаметр шатунных шеек, мм
| 42
|
Диаметр коренных шеек, мм
| 48
|
Предельная допустимая овальность шеек, мм
| 0.015
|
Осевой люфт вала, мм
|
Номинальное значение
| 0.05 ÷ 0.18
|
Предельное допустимое значение
| 0.25
|
Маховик
|
Предельная величина биения, мм
| 0.13
|
Масляный насос
|
Зазор на зубьях шестерен, мм
|
Номинальное значение
| 0.06 ÷ 0.18
|
Предельное допустимое значение
| 0.35
|
Боковой зазор, мм
|
Номинальное значение
| 0.04 ÷ 0.10
|
Предельное допустимое значение
| 0.20
|
Зазор посадки в корпусе, мм
|
Номинальное значение
| 0.10 ÷ 0.18
|
Предельное допустимое значение
| 0.35
|
Свободная длина пружины редукционного клапана, мм
| 46.6
|
Под нагрузкой 61 Нм, мм
| 40.1
|
Двигатель 1.6 л
|
Общая информация
|
Тип двигателя
| 4-цилиндровый рядный, DOHC
|
Рабочий объем, л/см3
| 1.6/1565
|
Диаметр цилиндров, мм
| 82.3
|
Ход поршней, мм
| 75
|
Степень сжатия
| 9.2 :1
|
Порядок зажигания
| 1-3-4-2
|
Головка цилиндров
|
Полная высота, мм
| 131.9 ÷ 132.1
|
Максимальная допустимая неплоскостность сопрягаемых поверхностей,
мм
| 0.05
|
Зазор посадки распределительного вала в подшипниках, мм
| 0.04 ÷ 0.08
|
Распределительный вал
|
Высота кулачков, мм
|
Кулачки привода впускных клапанов
|
Номинальное значение
| 35.20
|
Минимальное допустимое значение
| 34.70
|
Кулачки привода выпускных клапанов
|
Номинальное значение
| 34.907
|
Минимальное допустимое значение
| 34.407
|
Диаметр подшипниковых шеек, мм
| 26
|
Рабочий зазор в подшипниках, мм
| 0.05 ÷ 0.09
|
Осевой люфт, мм
| 0.1 ÷ 0.2
|
Клапаны
|
Длина, мм
|
Впускные
| 109.50
|
Выпускные
| 109.70
|
Диаметр стержней, мм
|
Впускные клапаны
| 6.565 ÷ 6.568
|
Выпускные клапаны
| 6.530 ÷ 6.550
|
Угол наклона рабочей фаски
|
(впускные и выпускные), град
| 45.0 ÷ 45.5
|
Ширина цилиндрической части (пояска) тарелки, мм
|
Впускные клапаны
|
Номинальное значение
| 1.0
|
Предельное допустимое значение
| 0.7
|
Выпускные клапаны
|
Номинальное значение
| 1.5
|
Предельное допустимое значение
| 1.0
|
Зазор посадки стержней в направляющих втулках, мм
|
Впускные клапаны
|
Номинальное значение
| 0.02 ÷ 0.05
|
Предельное допустимое значение
| 0.10
|
Выпускные клапаны
|
Номинальное значение
| 0.05 ÷ 0.09
|
Предельное допустимое значение
| 0.15
|
Направляющие втулки клапанов
|
Длина, мм
|
Втулки впускных клапанов
| 45.5
|
Втулки выпускных клапанов
| 50.5
|
Ремонтные размеры, мм
| 0.05, 0.25, 0.50
|
Седла клапанов
|
Ширина контактной поверхности рабочей фаски, мм
| 0.9 ÷ 1.3 мм
|
Угол наклона рабочей фаски, град
| 44.0 ÷ 44.5
|
Клапанные пружины
|
|
Свободная длина, мм
|
Номинальное значение
| 48.3
|
Предельное допустимое значение
| 47.3
|
Нарушение торцовки, град
|
|
Номинальное значение
| Менее 1.5
|
Предельное допустимое значение
| 4.0
|
Блок цилиндров
|
|
Предельная допустимая неплоскостность прокладочной поверхности, мм
| 0.1
|
Диаметр цилиндров, мм
| 82.30 ÷ 82.33
|
Предельная допустимая овальность цилиндров, мм
| 0.01
|
Предельная допустимая конусность цилиндров, мм
| 0.01
|
Поршни
|
|
Наружный диаметр, мм
| 82.27 ÷ 82.30
|
Посадочный зазор в цилиндрах, мм
| 0.02 ÷ 0.04
|
Ширина канавок под посадку поршневых колец, мм
|
|
Первое компрессионное кольцо
| 1.22 ÷ 1.24
|
Второе компрессионное кольцо
| 1.52 ÷ 1.54
|
Маслосъемное кольцо
| 3.01 ÷ 3.03
|
Ремонтные размеры, мм
| 0.25, 0.50, 0.75, 1.0
|
Поршневые кольца
|
|
Боковой зазор посадки в канавках, мм
|
|
Первое (верхнее) компрессионное кольцо
|
|
Номинальное значение
| 0.03 ÷ 0.07
|
Предельное допустимое значение
| 0.12
|
Второе компрессионное кольцо
|
|
Номинальное значение
| 0.03 ÷ 0.07
|
Предельное допустимое значение
| 0.12
|
Зазоры в замках, мм
|
|
Первое (верхнее) компрессионное кольцо
|
|
Номинальное значение
| 0.25 ÷ 0.40
|
Предельное допустимое значение
| 0.8
|
Второе компрессионное кольцо
|
|
Номинальное значение
| 0.35 ÷ 0.50
|
Предельное допустимое значение
| 1.0
|
Маслосъемное кольцо
|
|
Номинальное значение
| 0.20 ÷ 0.70
|
Предельное допустимое значение
| 1.0
|
Ремонтные размеры, мм
| 0.25, 0.50, 0.75, 1.0
|
Шатуны
|
|
Предельный допустимый изгиб, мм
| 0.05
|
Предельное допустимое скручивание, мм
| 0.10
|
Осевой люфт посадки нижних головок на шатунных шейках коленчатого
вала, мм
|
|
Номинальное значение
| 0.10 ÷ 0.25
|
Предельное допустимое значение
| 0.4
|
Рабочий зазор в шатунных подшипниках, мм
|
|
Номинальное значение
| 0.02 ÷ 0.05
|
Предельное допустимое значение
| 0.1
|
Коленчатый вал
|
|
Рабочий зазор в коренных подшипниках, мм
|
|
Номинальное значение
| 0.02 ÷ 0.05
|
Предельное допустимое значение
| 0.1
|
Диаметр шатунных шеек, мм
| 45
|
Диаметр коренных шеек, мм
| 57
|
Предельная допустимая овальность шеек, мм
| 0.015
|
Осевой люфт вала, мм
|
|
Номинальное значение
| 0.05 ÷ 0.18
|
Предельное допустимое значение
| 0.25
|
Маховик
|
|
Предельная величина биения, мм
| 0.13
|
Масляный насос
|
|
Зазор на зубьях шестерен, мм
|
|
Ведущая шестерня
|
|
Номинальное значение
| 0.16 ÷ 0.21
|
Предельное допустимое значение
| 0.25
|
Ведомая шестерня
|
|
Номинальное значение
| 0.13 ÷ 0.18
|
Предельное допустимое значение
| 0.25
|
Боковой зазор, мм
|
|
Ведущая шестерня
|
|
Номинальное значение
| 0.08 ÷ 0.14
|
Предельное допустимое значение
| 0.25
|
Ведомая шестерня
|
|
Номинальное значение
| 0.06 ÷ 0.12
|
Предельное допустимое значение
| 0.25
|
Свободная длина пружины редукционного клапана, мм
| 46.6
|
Двигатель 1.8 л
|
|
Общая информация
|
|
Тип двигателя
| 4-цилиндровый рядный, SOHC
|
Рабочий объем, л/см3
| 1.8/1834
|
Диаметр цилиндров, мм
| 81
|
Ход поршней, мм
| 89
|
Степень сжатия
| 9.5 :1
|
Порядок зажигания
| 1-3-4-2
|
Головка цилиндров
|
|
Полная высота, мм
| 119.9 ÷ 120.1
|
Максимальная допустимая
|
|
неплоскостность сопрягаемых поверхностей, мм
| 0.2
|
Распределительный вал
|
|
Высота кулачков, мм
|
|
Кулачки привода впускных клапанов
|
|
Номинальное значение
| 37.11
|
Минимальное допустимое значение
| 36.61
|
Кулачки привода выпускных клапанов
|
|
Номинальное значение
| 37.15
|
Минимальное допустимое значение
| 36.65
|
Клапаны
|
|
Длина, мм
|
|
Впускные
|
|
Номинальное значение
| 110.15
|
Предельное допустимое значение
| 109.65
|
Выпускные
|
|
Номинальное значение
| 113.70
|
Предельное допустимое значение
| 113.25
|
Диаметр стержней, мм
|
|
Впускные клапаны
| 6.0
|
Выпускные клапаны
| 6.0
|
Угол наклона рабочей фаски
|
|
(впускные и выпускные), град
| 45.0 ÷ 45.5
|
Ширина цилиндрической части (пояска) тарелки, мм
|
|
Впускные клапаны
|
|
Номинальное значение
| 1.0
|
Предельное допустимое значение
| 0.5
|
Выпускные клапаны
|
|
Номинальное значение
| 1.3
|
Предельное допустимое значение
| 0.8
|
Зазор посадки стержней в направляющих втулках, мм
|
|
Впускные клапаны
|
|
Номинальное значение
| 0.02 ÷ 0.05
|
Предельное допустимое значение
| 0.10
|
Выпускные клапаны
|
|
Номинальное значение
| 0.05 ÷ 0.09
|
Предельное допустимое значение
| 0.15
|
Направляющие втулки клапанов
|
|
Величина возвышения, мм
| 14.0
|
Внутренний диаметр, мм
| 6.0
|
Седла клапанов
|
|
Ширина контактной поверхности рабочей фаски, мм
| 0.9 ÷ 1.3 мм
|
Угол наклона рабочей фаски, град
| 44.0 ÷ 44.5
|
Клапанные пружины
|
|
Свободная длина, мм
|
|
Пружины впускных клапанов
|
|
Номинальное значение
| 50.9
|
Предельное допустимое значение
| 49.9
|
Пружины выпускных клапанов
|
|
Номинальное значение
| 50.9
|
Предельное допустимое значение
| 49.9
|
Блок цилиндров
|
|
Полная высота, мм
| 263.5
|
Предельная допустимая неплоскостность прокладочной поверхности, мм
| 0.1
|
Диаметр цилиндров, мм
| 81.0
|
Предельная допустимая овальность цилиндров, мм
| 0.01
|
Предельная допустимая конусность цилиндров, мм
| 0.01
|
Поршни
|
|
Наружный диаметр, мм
| 81.0
|
Диаметр поршневого пальца, мм
| 19.0
|
Посадочный зазор в цилиндрах, мм
| 0.02 ÷ 0.04
|
Поршневые кольца
|
|
Боковой зазор посадки в канавках, мм
|
|
Первое (верхнее) компрессионное кольцо
|
|
Номинальное значение
| 0.03 ÷ 0.07
|
Предельное допустимое значение
| 0.1
|
Второе компрессионное кольцо
|
|
Номинальное значение
| 0.02 ÷ 0.06
|
Предельное допустимое значение
| 0.1
|
Зазоры в замках, мм
|
|
Первое (верхнее) компрессионное кольцо
|
|
Номинальное значение
| 0.25 ÷ 0.40
|
Предельное допустимое значение
| 0.8
|
Второе компрессионное кольцо
|
|
Номинальное значение
| 0.40 ÷ 0.55
|
Предельное допустимое значение
| 0.8
|
Маслосъемное кольцо
|
|
Номинальное значение
| 0.20 ÷ 0.60
|
Предельное допустимое значение
| 1.0
|
Шатуны
|
|
Осевой люфт посадки нижних головок на шатунных шейках коленчатого
вала, мм
|
|
Номинальное значение
| 0.10 ÷ 0.25
|
Предельное допустимое значение
| 0.4
|
Рабочий зазор в шатунных подшипниках, мм
|
|
Номинальное значение
| 0.02 ÷ 0.08
|
Предельное допустимое значение
| 0.1
|
Коленчатый вал
|
|
Диаметр коренных шеек, мм
| 50
|
Диаметр шатунных шеек, мм
| 45
|
Рабочий зазор в коренных подшипниках, мм
|
|
Номинальное значение
| 0.02 ÷ 0.04
|
Предельное допустимое значение
| 0.1
|
Предельная допустимая овальность шеек, мм
| 0.015
|
Осевой люфт вала, мм
|
|
Номинальное значение
| 0.05 ÷ 0.25
|
Предельное допустимое значение
| 0.1
|
Масляный насос
|
|
Зазор на зубьях шестерен, мм
|
|
Номинальное значение
| 0.06 ÷ 0.18
|
Предельное допустимое значение
| 0.35
|
Боковой зазор, мм
|
|
Номинальное значение
| 0.04 ÷ 0.10
|
Предельное допустимое значение
| 0.20
|
Зазор посадки в корпусе, мм
|
|
Номинальное значение
| 0.10 ÷ 0.18
|
Предельное допустимое значение
| 0.35
|
Двигатель 2.0 л SOHC
|
|
Общая информация
|
|
Тип двигателя 4-цилиндровый рядный, SOHC
|
|
Рабочий объем, л/см3
| 2.0/1997
|
Диаметр цилиндров, мм
| 85
|
Ход поршней, мм
| 88
|
Степень сжатия
| 8.5 :1
|
Порядок зажигания
| 1-3-4-2
|
Головка цилиндров
|
|
Полная высота, мм
| 89.9 ÷ 90.1
|
Максимальная допустимая неплоскостность сопрягаемых поверхностей,
мм
| 0.2
|
Распределительный вал
|
|
Высота кулачков, мм
|
|
Кулачки с маркировкой D
|
|
Привод впускных клапанов
|
|
Номинальное значение
| 42.4
|
Минимальное допустимое значение
| 41.9
|
Привод выпускных клапанов
|
|
Номинальное значение
| 42.4
|
Минимальное допустимое значение
| 41.9
|
Кулачки с маркировкой AR
|
|
Привод выпускных клапанов
|
|
Номинальное значение
| 44.53
|
Минимальное допустимое значение
| 44.03
|
Привод выпускных клапанов
|
|
Номинальное значение
| 44.53
|
Минимальное допустимое значение
| 44.03
|
Диаметр подшипниковых шеек, мм
| 33.95
|
Клапаны
|
|
Диаметр стержней, мм
|
|
Впускные клапаны
| 8.0
|
Выпускные клапаны
| 7.9
|
Угол наклона рабочей фаски
|
|
(впускные и выпускные), град
| 45.0 ÷ 45.5
|
Ширина цилиндрической части (пояска) тарелки, мм
|
|
Впускные клапаны
|
|
Номинальное значение
| 1.2
|
Предельное допустимое значение
| 0.5
|
Выпускные клапаны
|
|
Номинальное значение
| 2.0
|
Предельное допустимое значение
| 0.8
|
Зазор посадки стержней в направляющих втулках, мм
|
|
Впускные клапаны
|
|
Номинальное значение
| 0.03 ÷ 0.06
|
Предельное допустимое значение
| 0.10
|
Выпускные клапаны
|
|
Номинальное значение
| 0.05 ÷ 0.09
|
Предельное допустимое значение
| 0.15
|
Направляющие втулки клапанов
|
|
Внутренний диаметр, мм
| 8.0
|
Наружный диаметр, мм
| 13.1
|
Седла клапанов
|
|
Ширина контактной поверхности
|
|
рабочей фаски, мм
| 0.9 ÷ 1.3 мм
|
Угол наклона рабочей фаски, град
| 44.0 ÷ 44.5
|
Клапанные пружины
|
|
Свободная длина, мм
|
|
Номинальное значение
| 49.8
|
Предельное допустимое значение
| 49.9
|
Нарушение торцовки, град
|
|
Номинальное значение
| 2
|
Предельное допустимое значение
| 4
|
Блок цилиндров
|
|
Полная высота, мм
| 289.9 ÷ 290.1
|
Предельная допустимая неплоскостность
|
|
прокладочной поверхности, мм
| 0.05
|
Диаметр цилиндров, мм
| 85
|
Предельная допустимая овальность цилиндров, мм
| 0.02
|
Предельная допустимая конусность цилиндров, мм
| 0.02
|
Поршни
|
|
Наружный диаметр, мм
| 84.99
|
Посадочный зазор в цилиндрах, мм
| 0.01 ÷ 0.03
|
Поршневые кольца
|
|
Боковой зазор посадки в канавках, мм
|
|
Первое (верхнее) компрессионное кольцо
|
|
Номинальное значение
| 0.03 ÷ 0.07
|
Предельное допустимое значение
| 0.1
|
Второе компрессионное кольцо
|
|
Номинальное значение
| 0.02 ÷ 0.06
|
Предельное допустимое значение
| 0.1
|
Зазоры в замках, мм
|
|
Первое (верхнее) компрессионное кольцо
|
|
Номинальное значение
| 0.25 ÷ 0.40
|
Предельное допустимое значение
| 0.8
|
Второе компрессионное кольцо
|
|
Номинальное значение
| 0.20 ÷ 0.35
|
Предельное допустимое значение
| 0.8
|
Маслосъемное кольцо
|
|
Номинальное значение
| 0.20 ÷ 0.70
|
Предельное допустимое значение
| 1.0
|
Шатуны
|
|
Осевой люфт посадки нижних головок на шатунных шейках коленчатого
вала, мм
|
|
Номинальное значение
| 0.10 ÷ 0.25
|
Предельное допустимое значение
| 0.4
|
Диаметр поршневого пальца, мм
| 21
|
Рабочий зазор в шатунных подшипниках, мм
|
|
Номинальное значение
| 0.02 ÷ 0.05
|
Предельное допустимое значение
| 0.1
|
Коленчатый вал
|
|
Рабочий зазор в коренных подшипниках, мм
|
|
Номинальное значение
| 0.02 ÷ 0.05
|
Предельное допустимое значение
| 0.1
|
Диаметр шатунных шеек, мм
| 45
|
Диаметр коренных шеек, мм
| 57
|
Предельная допустимая овальность шеек, мм
| 0.015
|
Осевой люфт вала, мм
|
|
Номинальное значение
| 0.05 ÷ 0.18
|
Предельное допустимое значение
| 0.25
|
Маховик
|
|
Предельная величина биения, мм
| 0.13
|
Масляный насос
|
|
Боковой зазор, мм
|
|
Ведущая шестерня
| 0.08 ÷ 0.14
|
Ведомая шестерня
| 0.06 ÷ 0.12
|
Двигатель 2.0 л DOHC без турбонаддува
|
|
Общая информация
|
|
Тип двигателя 4-цилиндровый рядный, DOHC
|
|
Рабочий объем, л/см3
| 2.0/1997
|
Диаметр цилиндров, мм
| 85
|
Ход поршней, мм
| 88
|
Степень сжатия
| 9.8 :1
|
Порядок зажигания
| 1-3-4-2
|
Головка цилиндров
|
|
Полная высота, мм
| 131.9 ÷ 132.1
|
Максимальная допустимая
|
|
неплоскостность сопрягаемых поверхностей, мм
| 0.2
|
Распределительные валы
|
|
Высота кулачков, мм
|
|
Кулачки с маркировкой А, D
|
|
Привод впускных клапанов
|
|
Номинальное значение
| 35.49
|
Минимальное допустимое значение
| 34.99
|
Кулачки с маркировкой В, С, Е, F
|
|
Привод впускных клапанов
|
|
Номинальное значение
| 35.20
|
Минимальное допустимое значение
| 34.70
|
Кулачки с маркировкой А
|
|
Привод выпускных клапанов
|
|
Номинальное значение
| 35.20
|
Минимальное допустимое значение
| 34.70
|
Кулачки с маркировкой С
|
|
Привод выпускных клапанов
|
|
Номинальное значение
| 35.49
|
Минимальное допустимое значение
| 34.99
|
Кулачки с маркировкой Е, F
|
|
Привод выпускных клапанов
|
|
Номинальное значение
| 34.91
|
Минимальное допустимое значение
| 34.41
|
Диаметр подшипниковых шеек, мм
| 25.96
|
Клапаны
|
|
Диаметр стержней, мм
|
|
Впускные клапаны
| 6.6
|
Выпускные клапаны
| 6.5
|
Угол наклона рабочей фаски (впускные и выпускные), град
| 45.0 ÷ 45.5
|
Ширина цилиндрической части (пояска) тарелки, мм
|
|
Впускные клапаны
|
|
Номинальное значение
| 1.0
|
Предельное допустимое значение
| 0.5
|
Выпускные клапаны
|
|
Номинальное значение
| 1.5
|
Предельное допустимое значение
| 0.8
|
Зазор посадки стержней в направляющих втулках, мм
|
|
Впускные клапаны
|
|
Номинальное значение
| 0.02 ÷ 0.05
|
Предельное допустимое значение
| 0.10
|
Выпускные клапаны
|
|
Номинальное значение
| 0.05 ÷ 0.09
|
Предельное допустимое значение
| 0.15
|
Направляющие втулки клапанов
|
|
Внутренний диаметр, мм
| 6.6
|
Наружный диаметр, мм
| 12.1
|
Седла клапанов
|
|
Ширина контактной поверхности
|
|
рабочей фаски, мм
| 0.9 ÷ 1.3 мм
|
Угол наклона рабочей фаски, град
| 44.0 ÷ 44.5
|
Клапанные пружины
|
|
Свободная длина, мм
|
|
Номинальное значение
| 48.3
|
Предельное допустимое значение
| 49.9
|
Нарушение торцовки, град
|
|
Номинальное значение
| 2
|
Предельное допустимое значение
| 4
|
Блок цилиндров
|
|
Полная высота, мм
| 289.9 ÷ 290.1
|
Предельная допустимая неплоскостность прокладочной поверхности, мм
| 0.05
|
Диаметр цилиндров, мм
| 85
|
Предельная допустимая овальность цилиндров, мм
| 0.02
|
Предельная допустимая конусность цилиндров, мм
| 0.02
|
Поршни
|
|
Наружный диаметр, мм
| 84.99
|
Посадочный зазор в цилиндрах, мм
| 0.02 ÷ 0.04
|
Поршневые кольца
|
|
Боковой зазор посадки в канавках, мм
|
|
Первое (верхнее) компрессионное кольцо
|
|
Номинальное значение
| 0.03 ÷ 0.07
|
Предельное допустимое значение
| 0.1
|
Второе компрессионное кольцо
|
|
Номинальное значение
| 0.03 ÷ 0.07
|
Предельное допустимое значение
| 0.1
|
Зазоры в замках, мм
|
|
Первое (верхнее) компрессионное кольцо
|
|
Номинальное значение
| 0.25 ÷ 0.40
|
Предельное допустимое значение
| 0.8
|
Второе компрессионное кольцо
|
|
Номинальное значение
| 0.45 ÷ 0.60
|
Предельное допустимое значение
| 0.8
|
Маслосъемное кольцо
|
|
Номинальное значение
| 0.20 ÷ 0.70
|
Предельное допустимое значение
| 1.0
|
Шатуны
|
|
Осевой люфт посадки нижних головок на шатунных шейках коленчатого
вала, мм
|
|
Номинальное значение
| 0.10 ÷ 0.25
|
Предельное допустимое значение
| 0.4
|
Диаметр поршневого пальца, мм
| 21
|
Рабочий зазор в шатунных подшипниках, мм
|
|
Номинальное значение
| 0.02 ÷ 0.05
|
Предельное допустимое значение
| 0.1
|
Коленчатый вал
|
|
Рабочий зазор в коренных подшипниках, мм
|
|
Номинальное значение
| 0.02 ÷ 0.05
|
Предельное допустимое значение
| 0.1
|
Диаметр шатунных шеек, мм
| 45
|
Диаметр коренных шеек, мм
| 57
|
Предельная допустимая овальность шеек, мм
| 0.015
|
Осевой люфт вала, мм
|
|
Номинальное значение
| 0.05 ÷ 0.18
|
Предельное допустимое значение
| 0.25
|
Маховик
|
|
Предельная величина биения, мм
| 0.13
|
Масляный насос
|
|
Боковой зазор, мм
|
|
Ведущая шестерня
| 0.08 ÷ 0.14
|
Ведомая шестерня
| 0.06 ÷ 0.12
|
Двигатель 2.0 л DOHC с турбонаддувом
|
Общая информация
|
|
Тип двигателя 4-цилиндровый рядный, DOHC
|
|
Рабочий объем, л/см3
| 2.0/1997
|
Диаметр цилиндров, мм
| 85
|
Ход поршней, мм
| 88
|
Степень сжатия
| 7.8 :1
|
Порядок зажигания
| 1-3-4-2
|
Головка цилиндров
|
|
Полная высота, мм
| 131.9 ÷ 132.1
|
Максимальная допустимая неплоскостность сопрягаемых поверхностей,
мм
| 0.2
|
Распределительные валы
|
|
Высота кулачков, мм
|
|
Кулачки с маркировкой А, D
|
|
Привод впускных клапанов
|
|
Номинальное значение
| 35.49
|
Минимальное допустимое значение
| 34.99
|
Кулачки с маркировкой В, С, Е, F
|
|
Привод впускных клапанов
|
|
Номинальное значение
| 35.20
|
Минимальное допустимое значение
| 34.70
|
Кулачки с маркировкой А
|
|
Привод выпускных клапанов
|
|
Номинальное значение
| 35.20
|
Минимальное допустимое значение
| 34.70
|
Кулачки с маркировкой С
|
|
Привод выпускных клапанов
|
|
Номинальное значение
| 35.49
|
Минимальное допустимое значение
| 34.99
|
Кулачки с маркировкой Е, F
|
|
Привод выпускных клапанов
|
|
Номинальное значение
| 34.91
|
Минимальное допустимое значение
| 34.41
|
Диаметр подшипниковых шеек, мм
| 25.96
|
Клапаны
|
|
Диаметр стержней, мм
|
|
Впускные клапаны
| 6.6
|
Выпускные клапаны
| 6.5
|
Угол наклона рабочей фаски (впускные и выпускные), град
| 45.0 ÷ 45.5
|
Ширина цилиндрической части (пояска) тарелки, мм
|
|
Впускные клапаны
|
|
Номинальное значение
| 1.0
|
Предельное допустимое значение
| 0.5
|
Выпускные клапаны
|
|
Номинальное значение
| 1.5
|
Предельное допустимое значение
| 0.8
|
Зазор посадки стержней в направляющих втулках, мм
|
|
Впускные клапаны
|
|
Номинальное значение
| 0.02 ÷ 0.05
|
Предельное допустимое значение
| 0.10
|
Выпускные клапаны
|
|
Номинальное значение
| 0.05 ÷ 0.09
|
Предельное допустимое значение
| 0.15
|
Направляющие втулки клапанов
|
|
Внутренний диаметр, мм
| 6.6
|
Наружный диаметр, мм
| 12.1
|
Седла клапанов
|
|
Ширина контактной поверхности рабочей фаски, мм
| 0.9 ÷ 1.3 мм
|
Угол наклона рабочей фаски, град
| 44.0 ÷ 44.5
|
Клапанные пружины
|
|
Свободная длина, мм
|
|
Номинальное значение
| 48.3
|
Предельное допустимое значение
| 49.9
|
Нарушение торцовки, град
|
|
Номинальное значение
| 2
|
Предельное допустимое значение
| 4
|
Блок цилиндров
|
|
Полная высота, мм
| 289.9 ÷ 290.1
|
Предельная допустимая неплоскостность прокладочной поверхности, мм
| 0.05
|
Диаметр цилиндров, мм
| 85
|
Предельная допустимая овальность цилиндров, мм
| 0.02
|
Предельная допустимая конусность цилиндров, мм
| 0.02
|
Поршни
|
|
Наружный диаметр, мм
| 84.98
|
Посадочный зазор в цилиндрах, мм
| 0.03 ÷ 0.05
|
Поршневые кольца
|
|
Боковой зазор посадки в канавках, мм
|
|
Первое (верхнее) компрессионное кольцо
|
|
Номинальное значение
| 0.03 ÷ 0.07
|
Предельное допустимое значение
| 0.1
|
Второе компрессионное кольцо
|
|
Номинальное значение
| 0.03 ÷ 0.07
|
Предельное допустимое значение
| 0.1
|
Зазоры в замках, мм
|
|
Первое (верхнее) компрессионное кольцо
|
|
Номинальное значение
| 0.25 ÷ 0.40
|
Предельное допустимое значение
| 0.8
|
Второе компрессионное кольцо
|
|
Номинальное значение
| 0.45 ÷ 0.60
|
Предельное допустимое значение
| 0.8
|
Маслосъемное кольцо
|
|
Номинальное значение
| 0.20 ÷ 0.70
|
Предельное допустимое значение
| 1.0
|
Шатуны
|
|
Осевой люфт посадки нижних головок на шатунных шейках коленчатого
вала, мм
|
|
Номинальное значение
| 0.10 ÷ 0.25
|
Предельное допустимое значение
| 0.4
|
Диаметр поршневого пальца, мм
| 21
|
Рабочий зазор в шатунных подшипниках, мм
|
|
Номинальное значение
| 0.02 ÷ 0.05
|
Предельное допустимое значение
| 0.1
|
Коленчатый вал
|
|
Рабочий зазор в коренных подшипниках, мм
|
|
Номинальное значение
| 0.02 ÷ 0.05
|
Предельное допустимое значение
| 0.1
|
Диаметр шатунных шеек, мм
| 45
|
Диаметр коренных шеек, мм
| 57
|
Предельная допустимая овальность шеек, мм
| 0.015
|
Осевой люфт вала, мм
|
|
Номинальное значение
| 0.05 ÷ 0.18
|
Предельное допустимое значение
| 0.25
|
Маховик
|
|
Предельная величина биения, мм
| 0.13
|
Масляный насос
|
|
Боковой зазор, мм
|
|
Ведущая шестерня
| 0.08 ÷ 0.14
|
Ведомая шестерня
| 0.06 ÷ 0.12
|
Двигатель 2.4 л SOHC
|
Общая информация
|
|
Тип двигателя
| 4-цилиндровый рядный, SOHC
|
Рабочий объем, л/см3
| 2.4/2350
|
Диаметр цилиндров, мм
| 86.5
|
Ход поршней, мм
| 100
|
Степень сжатия
| 8.5 :1
|
Порядок зажигания
| 1-3-4-2
|
Головка цилиндров
|
|
Полная высота, мм
| 89.9 ÷ 90.1
|
Максимальная допустимая неплоскостность сопрягаемых поверхностей,
мм
| 0.2
|
Распределительный вал
|
|
Высота кулачков, мм
|
|
Кулачки с маркировкой D
|
|
Привод впускных клапанов
|
|
Номинальное значение
| 42.4
|
Минимальное допустимое значение
| 41.9
|
Привод выпускных клапанов
|
|
Номинальное значение
| 42.4
|
Минимальное допустимое значение
| 41.9
|
Кулачки с маркировкой AR
|
|
Привод впускных клапанов
|
|
Номинальное значение
| 44.53
|
Минимальное допустимое значение
| 44.03
|
Привод выпускных клапанов
|
|
Номинальное значение
| 44.53
|
Минимальное допустимое значение
| 44.03
|
Диаметр подшипниковых шеек, мм
| 33.95
|
Клапаны
|
|
Диаметр стержней, мм
|
|
Впускные клапаны
| 8.0
|
Выпускные клапаны
| 7.9
|
Угол наклона рабочей фаски (впускные и выпускные), град
| 45.0 ÷ 45.5
|
Ширина цилиндрической части (пояска) тарелки, мм
|
|
Впускные клапаны
|
|
Номинальное значение
| 1.2
|
Предельное допустимое значение
| 0.5
|
Выпускные клапаны
|
|
Номинальное значение
| 2.0
|
Предельное допустимое значение
| 0.8
|
Зазор посадки стержней в направляющих втулках, мм
|
|
Впускные клапаны
|
|
Номинальное значение
| 0.03 ÷ 0.06
|
Предельное допустимое значение
| 0.10
|
Выпускные клапаны
|
|
Номинальное значение
| 0.05 ÷ 0.09
|
Предельное допустимое значение
| 0.15
|
Направляющие втулки клапанов
|
|
Внутренний диаметр, мм
| 8.0
|
Наружный диаметр, мм
| 13.1
|
Седла клапанов
|
|
Ширина контактной поверхности рабочей фаски, мм
| 0.9 ÷ 1.3 мм
|
Угол наклона рабочей фаски, град
| 44.0 ÷ 44.5
|
Клапанные пружины
|
|
Свободная длина, мм
|
|
Номинальное значение
| 49.8
|
Предельное допустимое значение
| 49.9
|
Нарушение торцовки, град
|
|
Номинальное значение
| 2
|
Предельное допустимое значение
| 4
|
Блок цилиндров
|
|
Полная высота, мм
| 289.9 ÷ 290.1
|
Предельная допустимая неплоскостность прокладочной поверхности, мм
| 0.05
|
Диаметр цилиндров, мм
| 85
|
Предельная допустимая овальность цилиндров, мм
| 0.02
|
Предельная допустимая конусность цилиндров, мм
| 0.02
|
Поршни
|
|
Наружный диаметр, мм
| 84.99
|
Посадочный зазор в цилиндрах, мм
| 0.01 ÷ 0.03
|
Поршневые кольца
|
|
Боковой зазор посадки в канавках, мм
|
|
Первое (верхнее) компрессионное кольцо
|
|
Номинальное значение
| 0.03 ÷ 0.07
|
Предельное допустимое значение
| 0.1
|
Второе компрессионное кольцо
|
|
Номинальное значение
| 0.02 ÷ 0.06
|
Предельное допустимое значение
| 0.1
|
Зазоры в замках, мм
|
|
Первое (верхнее) компрессионное кольцо
|
|
Номинальное значение
| 0.25 ÷ 0.40
|
Предельное допустимое значение
| 0.8
|
Второе компрессионное кольцо
|
|
Номинальное значение
| 0.20 ÷ 0.35
|
Предельное допустимое значение
| 0.8
|
Маслосъемное кольцо
|
|
Номинальное значение
| 0.20 ÷ 0.70
|
Предельное допустимое значение
| 1.0
|
Шатуны
|
|
Осевой люфт посадки нижних головок на шатунных шейках коленчатого
вала, мм
|
|
Номинальное значение
| 0.10 ÷ 0.25
|
Предельное допустимое значение
| 0.4
|
Диаметр поршневого пальца, мм
| 21
|
Рабочий зазор в шатунных подшипниках, мм
|
|
Номинальное значение
| 0.02 ÷ 0.05
|
Предельное допустимое значение
| 0.1
|
Коленчатый вал
|
|
Рабочий зазор в коренных подшипниках, мм
|
|
Номинальное значение
| 0.02 ÷ 0.05
|
Предельное допустимое значение
| 0.1
|
Диаметр шатунных шеек, мм
| 45
|
Диаметр коренных шеек, мм
| 57
|
Предельная допустимая овальность шеек, мм
| 0.015
|
Осевой люфт вала, мм
|
|
Номинальное значение
| 0.05 ÷ 0.18
|
Предельное допустимое значение
| 0.25
|
Маховик
|
|
Предельная величина биения, мм
| 0.13
|
Масляный насос
|
|
Боковой зазор, мм
|
|
Ведущая шестерня
| 0.08 ÷ 0.14
|
Ведомая шестерня
| 0.06 ÷ 0.12
|
Двигатель 2.4 л DOHC
|
Общая информация
|
|
Тип двигателя
| 4-цилиндровый рядный, DOHC
|
Рабочий объем, л/см3
| 2.4/2350
|
Диаметр цилиндров, мм
| 86.5
|
Ход поршней, мм
| 100
|
Степень сжатия
| 8.5 :1
|
Порядок зажигания
| 1-3-4-2
|
Головка цилиндров
|
|
Полная высота, мм
| 131.9 ÷ 132.1
|
Максимальная допустимая неплоскостность сопрягаемых поверхностей,
мм
| 0.2
|
Распределительные валы
|
|
Высота кулачков, мм
|
|
Кулачки с маркировкой А, D
|
|
Привод впускных клапанов
|
|
Номинальное значение
| 35.49
|
Минимальное допустимое значение
| 34.99
|
Кулачки с маркировкой В, С, Е, F
|
|
Привод впускных клапанов
|
|
Номинальное значение
| 35.20
|
Минимальное допустимое значение
| 34.70
|
Кулачки с маркировкой А
|
|
Привод выпускных клапанов
|
|
Номинальное значение
| 35.20
|
Минимальное допустимое значение
| 34.70
|
Кулачки с маркировкой С
|
|
Привод выпускных клапанов
|
|
Номинальное значение
| 35.49
|
Минимальное допустимое значение
| 34.99
|
Кулачки с маркировкой Е, F
|
|
Привод выпускных клапанов
|
|
Номинальное значение
| 34.91
|
Минимальное допустимое значение
| 34.41
|
Диаметр подшипниковых шеек, мм
| 25.96
|
Клапаны
|
|
Диаметр стержней, мм
|
|
Впускные клапаны
| 6.6
|
Выпускные клапаны
| 6.5
|
Угол наклона рабочей фаски (впускные и выпускные), град
| 45.0 ÷ 45.5
|
Ширина цилиндрической части (пояска) тарелки, мм
|
|
Впускные клапаны
|
|
Номинальное значение
| 1.0
|
Предельное допустимое значение
| 0.5
|
Выпускные клапаны
|
|
Номинальное значение
| 1.5
|
Предельное допустимое значение
| 0.8
|
Зазор посадки стержней в направляющих втулках, мм
|
|
Впускные клапаны
|
|
Номинальное значение
| 0.02 ÷ 0.05
|
Предельное допустимое значение
| 0.10
|
Выпускные клапаны
|
|
Номинальное значение
| 0.05 ÷ 0.09
|
Предельное допустимое значение
| 0.15
|
Направляющие втулки клапанов
|
|
Внутренний диаметр, мм
| 6.6
|
Наружный диаметр, мм
| 12.1
|
Седла клапанов
|
|
Ширина контактной поверхности
|
|
рабочей фаски, мм
| 0.9 ÷ 1.3 мм
|
Угол наклона рабочей фаски, град 4
| 4.0 ÷ 44.5
|
Клапанные пружины
|
|
Свободная длина, мм
|
|
Номинальное значение
| 48.3
|
Предельное допустимое значение
| 49.9
|
Нарушение торцовки, град
|
|
Номинальное значение
| 2
|
Предельное допустимое значение
| 4
|
Блок цилиндров
|
|
Полная высота, мм
| 289.9 ÷ 290.1
|
Предельная допустимая неплоскостность прокладочной поверхности, мм
| 0.05
|
Диаметр цилиндров, мм
| 85
|
Предельная допустимая овальность цилиндров, мм
| 0.02
|
Предельная допустимая конусность цилиндров, мм
| 0.02
|
Поршни
|
|
Наружный диаметр, мм
| 84.99
|
Посадочный зазор в цилиндрах, мм
| 0.02 ÷ 0.04
|
Поршневые кольца
|
|
Боковой зазор посадки в канавках, мм
|
|
Первое (верхнее) компрессионное кольцо
|
|
Номинальное значение
| 0.03 ÷ 0.07
|
Предельное допустимое значение
| 0.1
|
Второе компрессионное кольцо
|
|
Номинальное значение
| 0.03 ÷ 0.07
|
Предельное допустимое значение
| 0.1
|
Зазоры в замках, мм
|
|
Первое (верхнее) компрессионное кольцо
|
|
Номинальное значение
| 0.25 ÷ 0.40
|
Предельное допустимое значение
| 0.8
|
Второе компрессионное кольцо
|
|
Номинальное значение
| 0.45 ÷ 0.60
|
Предельное допустимое значение
| 0.8
|
Маслосъемное кольцо
|
|
Номинальное значение
| 0.20 ÷ 0.70
|
Предельное допустимое значение
| 1.0
|
Шатуны
|
|
Осевой люфт посадки нижних головок на шатунных шейках
коленчатого вала, мм
|
Номинальное значение
| 0.10 ÷ 0.25
|
Предельное допустимое значение
| 0.4
|
Диаметр поршневого пальца, мм
| 21
|
Рабочий зазор в шатунных подшипниках, мм
|
|
Номинальное значение
| 0.02 ÷ 0.05
|
Предельное допустимое значение
| 0.1
|
Коленчатый вал
|
|
Рабочий зазор в коренных подшипниках, мм
|
|
Номинальное значение
| 0.02 ÷ 0.05
|
Предельное допустимое значение
| 0.1
|
Диаметр шатунных шеек, мм
| 45
|
Диаметр коренных шеек, мм
| 57
|
Предельная допустимая овальность шеек, мм
| 0.015
|
Осевой люфт вала, мм
|
|
Номинальное значение
| 0.05 ÷ 0.18
|
Предельное допустимое значение
| 0.25
|
Маховик
|
|
Предельная величина биения, мм
| 0.13
|
Масляный насос
|
|
Боковой зазор, мм
|
|
Ведущая шестерня
| 0.08 ÷ 0.14
|
Ведомая шестерня
| 0.06 ÷ 0.12
|
Двигатель 3.0 л SOHC
|
Общая информация
|
Тип двигателя
| 6-цилиндровый V-образный (60°), SOHC
|
Рабочий объем, л/см3
| 3.0/2972
|
Диаметр цилиндров, мм
| 91.1
|
Ход поршней, мм
| 76
|
Степень сжатия
| 10.0 :1
|
Порядок зажигания
| 1-2-3-4-5-6
|
Головка цилиндров
|
|
Полная высота, мм
| 84
|
Максимальная допустимая неплоскостность сопрягаемых поверхностей,
мм
| 0.2
|
Распределительный вал
|
|
Высота кулачков, мм
|
|
Номинальное значение
| 41.25
|
Минимальное допустимое значение
| 40.75
|
Диаметр подшипниковых шеек, мм
| 33.95
|
Клапаны
|
|
Диаметр стержней, мм
|
|
Впускные клапаны
| 8.0
|
Выпускные клапаны
| 7.9
|
Угол наклона рабочей фаски (впускные и выпускные), град
| 45.0 ÷ 45.5
|
Ширина цилиндрической части (пояска) тарелки, мм
|
|
Впускные клапаны
|
|
Номинальное значение
| 1.2
|
Предельное допустимое значение
| 0.7
|
Выпускные клапаны
|
|
Номинальное значение
| 2.0
|
Предельное допустимое значение
| 1.5
|
Зазор посадки стержней в направляющих втулках, мм
|
|
Впускные клапаны
|
|
Номинальное значение
| 0.03 ÷ 0.06
|
Предельное допустимое значение
| 0.10
|
Выпускные клапаны
|
|
Номинальное значение
| 0.05 ÷ 0.09
|
Предельное допустимое значение
| 0.15
|
Направляющие втулки клапанов
|
|
Внутренний диаметр, мм
| 8.0
|
Наружный диаметр, мм
| 13.1
|
Седла клапанов
|
|
Ширина контактной поверхности рабочей фаски, мм
| 0.9 ÷ 1.3 мм
|
Угол наклона рабочей фаски, град
| 44.0 ÷ 44.5
|
Клапанные пружины
|
|
Свободная длина, мм
|
|
Номинальное значение
| 49.8
|
Предельное допустимое значение
| 48.8
|
Нарушение торцовки, град
|
|
Номинальное значение
| 2
|
Предельное допустимое значение
| 4
|
Блок цилиндров
|
|
Полная высота, мм
| 210.4 ÷ 210.6
|
Предельная допустимая неплоскостность прокладочной поверхности, мм
| 0.1
|
Диаметр цилиндров, мм
| 91.1
|
Предельная допустимая овальность цилиндров, мм
| 0.02
|
Предельная допустимая конусность цилиндров, мм
| 0.02
|
Поршни
|
|
Наружный диаметр, мм
| 91.1
|
Посадочный зазор в цилиндрах, мм
| 0.02 ÷ 0.04
|
Поршневые кольца
|
|
Боковой зазор посадки в канавках, мм
|
|
Первое (верхнее) компрессионное кольцо
|
|
Номинальное значение
| 0.03 ÷ 0.07
|
Предельное допустимое значение
| 0.1
|
Второе компрессионное кольцо
|
|
Номинальное значение
| 0.02 ÷ 0.06
|
Предельное допустимое значение
| 0.1
|
Зазоры в замках, мм
|
|
Первое (верхнее) компрессионное кольцо
|
|
Номинальное значение
| 0.30 ÷ 0.40
|
Предельное допустимое значение
| 0.8
|
Второе компрессионное кольцо
|
|
Номинальное значение
| 0.45 ÷ 0.60
|
Предельное допустимое значение
| 0.8
|
Маслосъемное кольцо
|
|
Номинальное значение
| 0.20 ÷ 0.60
|
Предельное допустимое значение
| 1.0
|
Шатуны
|
|
Осевой люфт посадки нижних головок на шатунных шейках коленчатого
вала, мм
|
|
Номинальное значение
| 0.10 ÷ 0.25
|
Предельное допустимое значение
| 0.4
|
Диаметр поршневого пальца, мм
| 22
|
Рабочий зазор в шатунных подшипниках, мм
|
|
Номинальное значение
| 0.02 ÷ 0.05
|
Предельное допустимое значение
| 0.1
|
Коленчатый вал
|
|
Рабочий зазор в коренных подшипниках, мм
|
|
Номинальное значение
| 0.02 ÷ 0.05
|
Предельное допустимое значение
| 0.1
|
Диаметр шатунных шеек, мм
| 50
|
Диаметр коренных шеек, мм
| 60
|
Предельная допустимая овальность шеек, мм
| 0.015
|
Осевой люфт вала, мм
|
|
Номинальное значение
| 0.05 ÷ 0.25
|
Предельное допустимое значение
| 0.3
|
Масляный насос
|
Зазор на зубьях шестерен, мм
| 0.06 ÷ 0.18
|
Боковой зазор, мм
| 0.04 ÷ 0.10
|
Зазор посадки в корпусе, мм
|
Номинальное значение
| 0.10 ÷ 0.18
|
Предельное допустимое значение
| 0.35
|
Усилия затягивания резьбовых соединений, Нм*
|
Распределительный вал
|
Болт зубчатого колеса
|
Двигатели 1.5 л
| 70
|
Двигатели 1.6 л, 1.8 л и 2.0 л (SOHC и DOHC)
| 90
|
Двигатели 2.4 л
| 80 ÷ 100
|
Двигатели 3.0 л (SOHC и DOHC)
| 90
|
Болты крышек подшипников
|
Двигатели 2.0 л SOHC
| 20
|
Двигатели 1.6 л и 2.0 DOHC
| 29 ÷ 35
|
Двигатели 2.4 л
| 20
|
Двигатели 3.0 л (SOHC и DOHC)
| 90
|
Двигатели 3.5 л
| 31
|
Шкив/демпфер крутильных колебаний коленчатого вала
|
Болты шкива
|
Двигатели 1.5 л
| 14
|
Двигатели 1.6 л и 2.0 л (SOHC и DOHC)
| 20 ÷ 30
|
Двигатели 2.4 л
| 25
|
Центральный крепежный болт
|
Двигатели 1.5 л
| 70 ÷ 100
|
Двигатели 1.8 л и 3.5 л
| 185
|
Двигатели 3.0 л (SOHC и DOHC)
| 150 ÷ 160
|
Головка цилиндров
|
Болты крепления головки
|
Двигатели 1.5 л
|
Стадия 1
| 49
|
Стадия 2
|
|
Стадия 3
| 20
|
Стадия 4
| Дотянуть еще на 90°
|
Стадия 5
| Дотянуть еще на 90°
|
Двигатели 1.8 л
|
Стадия 1
| 75
|
Стадия 2
|
|
Стадия 3
| 20
|
Стадия 4
| Дотянуть еще на 90°
|
Стадия 5
| Дотянуть еще на 90°
|
Двигатели 2.0 л SOHC
|
Стадия 1
| 30
|
Стадия 2
| 61
|
Стадия 3
| 92
|
Двигатели 1.6 л и 2.0 л DOHC
|
Холодный двигатель
| 90 ÷ 100 (равномерно в три этапа)
|
Горячий двигатель
| 100 ÷ 110 (равномерно в три этапа)
|
Двигатели 2.4 л
|
Стадия 1
| 78
|
Стадия 2
|
|
Стадия 3
| 20
|
Стадия 4
| Дотянуть еще на 90°
|
Стадия 5
| Дотянуть еще на 90°
|
Двигатели 3.0 л (SOHC и DOHC)
| 105 ÷ 115 (равномерно в три этапа)
|
Двигатели 3.5 л
| 103 ÷ 113 (равномерно в три этапа)
|
Выпускной коллектор
|
Болты/гайки крепления выпускного коллектора
|
Двигатели 1.5 л
| 18
|
Двигатели 1.6 л и 2.0 л DOHC
| 25 ÷ 30
|
Двигатели 1.8 л
| 30
|
Двигатели 2.0 л SOHC
| 15 ÷ 19
|
Двигатели 2.4 л
| 25 ÷ 29
|
Двигатели 3.0 л SOHC
| 29
|
Двигатели 3.0 л DOHC
| 19
|
Двигатели 3.5 л
| 29
|
Маховик/приводной диск
|
Болты крепления маховика/приводного диска
|
Двигатели 1.5 л
| 135
|
Двигатели 1.6 л, 2.0 л (SOHC и DOHC) и 2.4 л
| 130 ÷ 140
|
Двигатели 1.8 л
| 100
|
Двигатели 3.0 л (SOHC и DOHC) и 3.5 л
| 72 ÷ 76
|
Впускной трубопровод
|
Болты крепления впускного трубопровода
|
Двигатели 1.5 л
| 18
|
Двигатели 1.6 л и 2.0 л DOHC
| 15 ÷ 19
|
Двигатели 1.8 л
| 20
|
Двигатели 2.0 л SOHC
|
Болты крепления нагнетательной камеры
| 15 ÷ 19
|
Болты крепления трубопровода
| 15 ÷ 19
|
Двигатели 2.4 л
|
Модели 1994 г. вып.
|
Болты
| 20
|
Гайки
| 35
|
Модели 1995 ÷ 2000 г.г. вып.
|
Болты
| 20
|
Гайки
| 20
|
Двигатели 3.0 л SOHC, 3.0 л DOHC и 3.5 л
|
Модели выпуска по ноябрь 1993 г.
|
Стадия 1
| (гайки крепления к переднему ряду цилиндров) 3 ÷
5
|
Стадия 2
| (гайки крепления к заднему ряду цилиндров) 12 ÷
15
|
Стадия 3
| (гайки крепления к переднему ряду цилиндров) 12 ÷
15
|
Модели выпуска с декабря 1993 г.
|
Стадия 1
| (гайки крепления к переднему ряду цилиндров) 5 ÷
8
|
Стадия 2
| (гайки крепления к заднему ряду цилиндров) 20 ÷
23
|
Стадия 3
| (гайки крепления к переднему ряду цилиндров) 20 ÷
23
|
Поддон картера
|
Болты крепления поддона картера
|
Двигатели 1.5 л
| 7
|
Двигатели 1.6 л и 2.0 л DOHC
| 6 ÷ 8
|
Двигатели 1.8 л
| 7
|
Двигатели 2.0 л SOHC
| 6 ÷ 8
|
Двигатели 2.4 л
| 8
|
Двигатели 3.0 л (SOHC и DOHC)
| 6
|
Двигатели 3.5 л
|
Верхняя секция поддона
| 6
|
Нижняя секция поддона
| 10 ÷ 12
|
Масляный насос
|
Двигатели 1.5 л и 1.8 л
|
Крышка насоса
| 10
|
Редукционный клапан
| 45
|
Экран
| 19
|
Двигатели 1.6 л, 2.0 л SOHC и DOHC) и 2.4 л
|
Опорный кронштейн масляного фильтра
| 19
|
Крышка насоса
| 24
|
Болт крепления ведущей шестерни
| 37
|
Заглушка
| 24
|
Двигатели 3.0 л (SOHC и DOHC)
|
Болты крепления маслоотражательной пластины
| 11
|
Болты крепления кожуха насоса
| 14
|
Болты крепления крышки насоса
| 10
|
Двигатели 3.5 л
|
Болты крепления маслоотражательной пластины
| 11
|
Болты крепления кожуха насоса
| 14
|
Болты крепления маслозаборника
| 18
|
Болты крепления крышки насоса
| 10
|
Крышка(и) головки(ок) цилиндров
|
|
Болты крепления крышки(ек) головки(ок) цилиндров
|
Двигатели 1.5 л
| 1 ÷ 2
|
Двигатели 1.6 л, 1.8 л, 2.0 л DOHC и 2.4 л
| 2 ÷ 3
|
Двигатели 2.0 л SOHC
| 4 ÷ 5
|
Двигатели 3.0 SOHC
| 9
|
Двигатели 3.0 л DOHC
| 4 ÷ 5
|
Двигатели 3.5 л
| 3
|
Механизм привода клапанов
|
Болты крепления коромысел
|
Двигатели 1.5 л, 1.8 л и 2.4 л
| 32
|
Двигатели 1.6 л и 2.0 л DOHC
| 29 ÷ 35
|
Двигатели 3.5 л
| 25
|
Термостат
|
Болты крепления термостата
|
Двигатели 1.8 л
| 22
|
Двигатели 1.5 л, 1.6 л, 2.0 л DOHC и 2.0 л SOHC 1990 ÷ 1992
г.г. вып.
| 17 ÷ 20
|
Двигатели 2.0 л SOHC 1993 г. вып.
| 10 ÷ 15
|
Двигатели 2.4 л
| 13
|
Двигатели 3.0 л SOHC, 3.0 л DOHC и 3.5 л
| 17 ÷ 20
|
Привод ГРМ
|
Двигатели 1.5 л
|
Осевой болт
|
Модели 1990 ÷ 1994 г.г. вып.
| 25
|
Модели 1995 ÷ 2000 г.г. вып.
| 20 ÷ 27
|
Двигатели 2.0 л DOHC с турбонаддувом
|
Болты натяжного ролика ремня привода балансировочного вала
| 19
|
Болт натяжного ролика газораспределительного ремня
| 48
|
Двигатели 2.4 л
|
Болты натяжного ролика ремня привода балансировочного вала
| 20
|
Болт натяжного ролика газораспределительного ремня
| 48
|
Двигатели 3.0 л SOHC
|
Стопорный болт натяжителя
| 29
|
Двигатели 3.0 л DOHC
|
Модели 1992 ÷ 1994 г.г. вып.
|
Стопорный болт натяжителя
| 10
|
Модели 1995 ÷ 1996 г.г. вып.
|
Стопорный болт натяжителя
| 24
|
Двигатели 3.5 л
|
Стопорный болт натяжного ролика
| 48
|
Водяной насос
|
Болты крепления насоса
|
Двигатели 1.5 л и 1.8 л
| 24
|
Двигатели 1.6 л и 2.0 л (SOHC и DOHC)
| 12 ÷ 15
|
Двигатели 2.4 л
|
Болты с маркировкой <4>
| 14
|
Болты с маркировкой <7>
| 24
|
Двигатели 3.0 л SOHC, 3.0 л DOHC и 3.5 л
| 24
|
* См. также текст Руководства.
|
|
