14.1. Спецификации

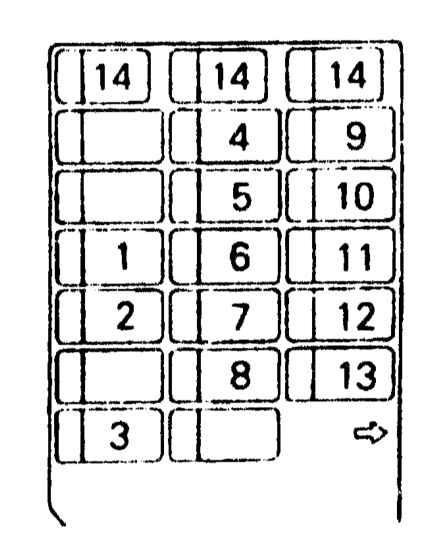

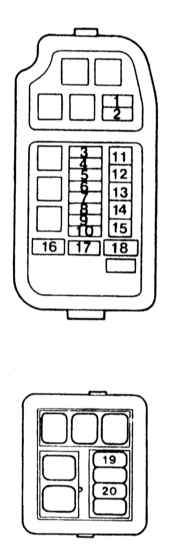

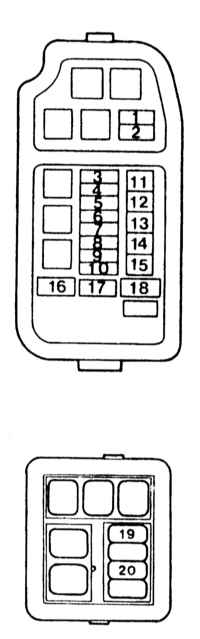

Карта размещения предохранителей в монтажном блоке на моделях Mirage по 1992 г. вып.

Карта размещения предохранителей в монтажном блоке на моделях Mirage 1993 ÷ 1996 г.г. вып.

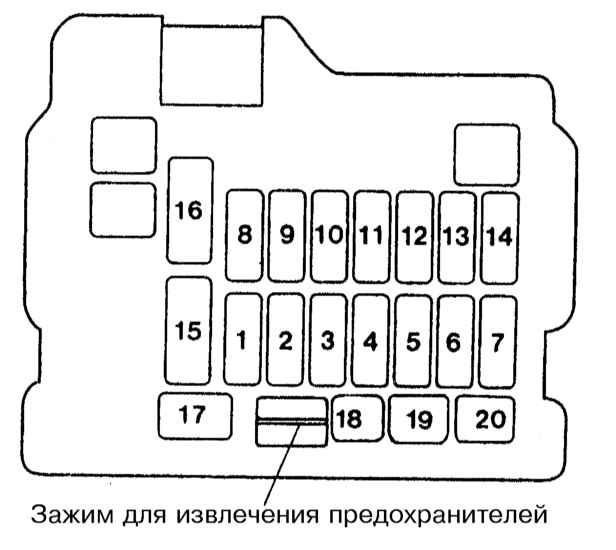

Карта размещения предохранителей в салонном монтажном блоке на моделях Mirage с 1997 г. вып.

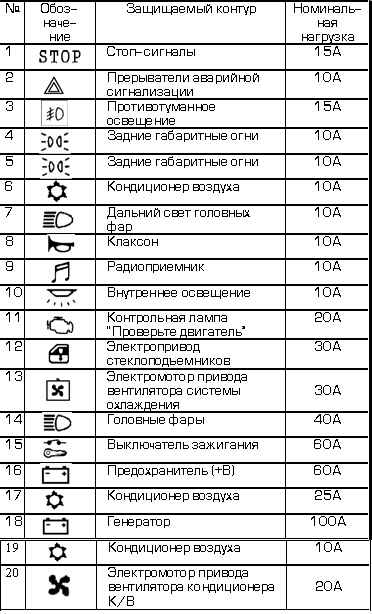

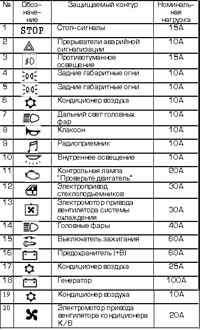

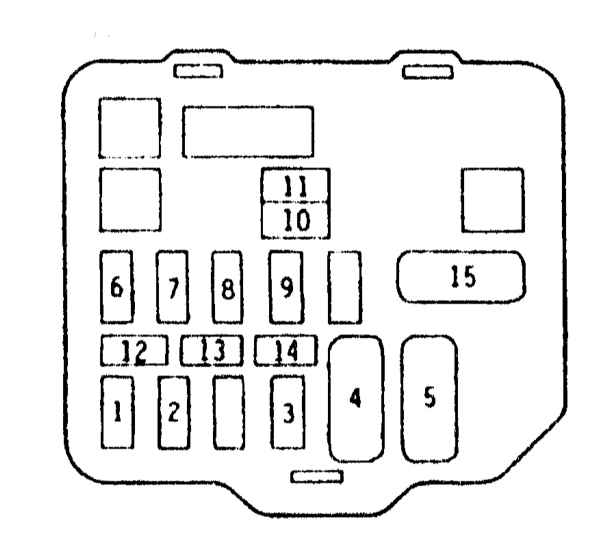

Карта размещения предохранителей в расположенном в двигательном отсеке монтажном блоке на моделях Mirage с 1997 г. вып.

Идентификационная карта предохранителей

10A	Красный
15A	Голубой
20A	Желтый
30A	Зеленый

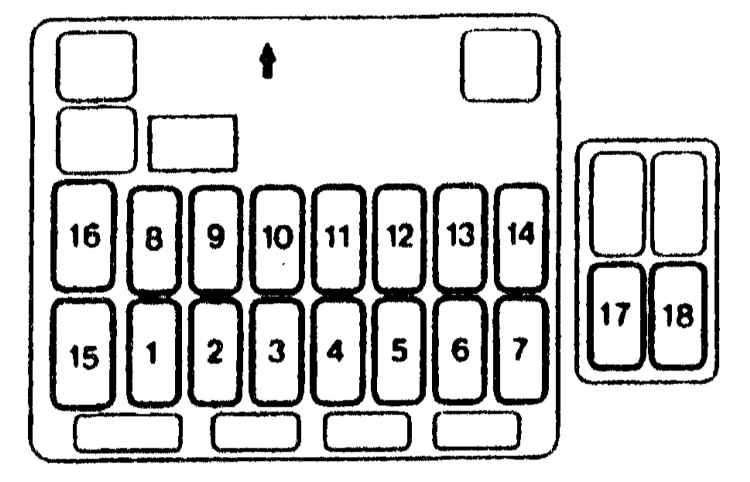

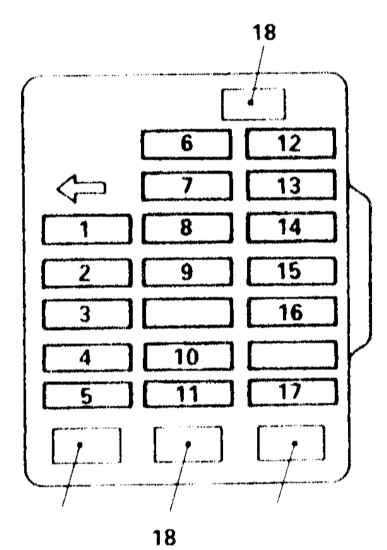

Карта размещения предохранителей в монтажном блоке на моделях Galant по 1993 г. вып.

Перечень предохранителей

1	15А	Прикуриватель
2	10А	Радиоприемник
3	10А	Реле отопителя
4	10А	EPS
5	10А	Ремень
6	10А	Указатели поворотов
7	10А	Измерители
8	10А	Клаксон
9	10А	Стеклоочистители
10	10А	4 АТ
11	15А	Дверные активаторы
12	10А	Внутреннее освещение, часы
13	10А	Огни заднего хода
14	15А	Стоп-сигналы
15	30А	Отопитель
16	20А	Верхний люк
17	20А	ECS
18	-	Запасной

Идентификационная карта предохранителей

10А	Красный
15А	Голубой
20А	Желтый
30А	Зеленый

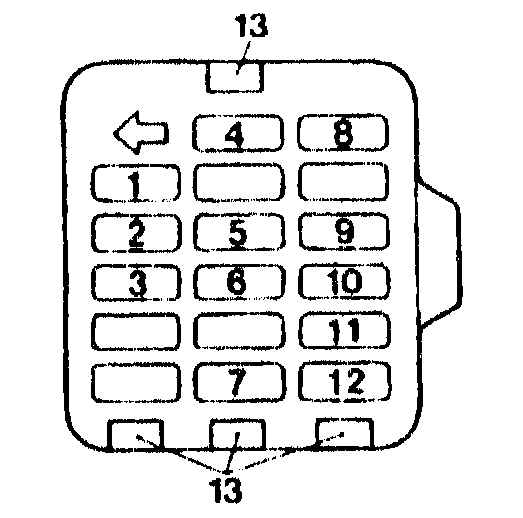

Карта размещения предохранителей в монтажном блоке на моделях Galant 1994 ÷ 1998 г.г. вып.

Салонный монтажный блок

1 15А	Стоп-сигналы
2 10А	Указатели поворотов
3 10А	Огни заднего хода
4 30А	Отопитель EPS
5 15А	Стеклоочистители
6 10А	Измерители
7 30А	Обогрев заднего стекла
8 20А	Верхний люк
9 10А	4 АТ
10 15А	Прикуриватель
11 10А	Реле отопителя
12 10А	Клаксон
13 -	Запасной

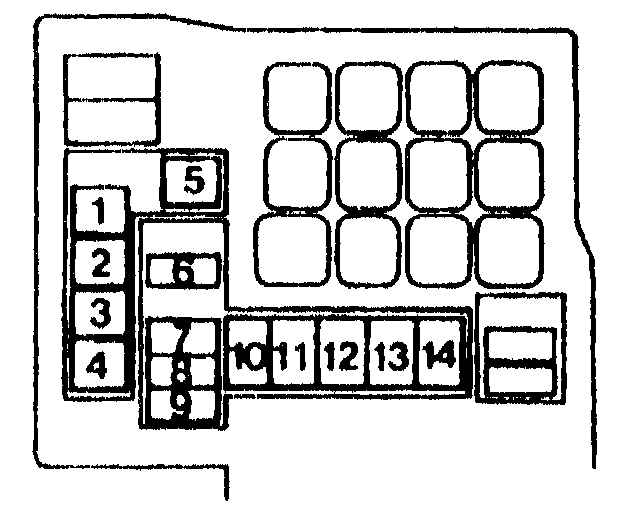

Расположенный в двигательном отсеке монтажный блок

Плавкие вставки

1	30А	Выключатель зажигания
2	50А	ABS
3	30А	Вентилятор системы охлаждения
4	40А	Головные фары
5	30А	Стеклоподъемники

Предохранители

6	30А	ABS
7	30А	Вентилятор К/В
8	10А	Аварийная сигнализация
9	20А	Двигатель
10	10А	К/В
11	10А	Дальний свет головных фар
12	10А	Задние габаритные огни
13	10А	Противоугонная сигнализация
14	15А	Противотуманное освещение

Карта размещения предохранителей в салонном монтажном блоке на моделях Galant с 1999 г. вып.

№	Обозначение	Защищаемый контур	Номинальная нагрузка
1		Противоугонная сигнализация	10А
2		Дверные активаторы	15А
3		Выключатель зажигания	10А
4		Измерители	10А
5		Клаксон	10А
6	—	—	—
7		Реле	10А
8	STOP	Стоп-сигналы	15А
9	—	—	—
10		Огни заднего хода	10А
11	—	—	—
12		Прикуриватель	15А
13		Стеклоочистители	20А
14		ABS	10А
15		Отопитель	30А
16		Обогрев заднего стекла	30А
17		Обогрев дверных зеркал	10А
18		Верхний люк	20А

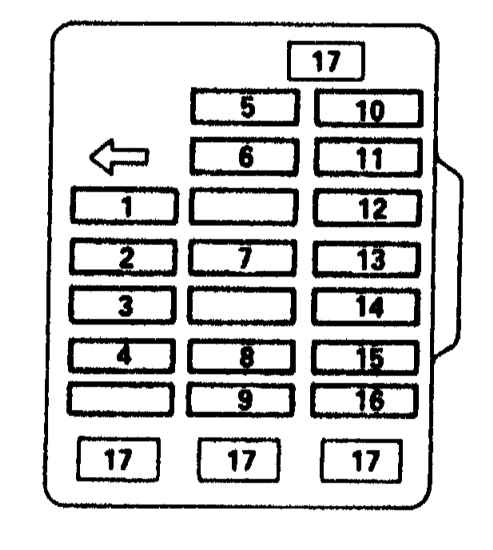

Карта размещения предохранителей в салонном монтажном блоке на моделях Diamante 1992 ÷ 1996 г.г. вып.

Перечень предохранителей

1	15А	Прикуриватель
2	10А	Радиоприемник
3	10А	Реле отопителя/реле стеклоподъемников
4	10А	EPS.
5	10А	Указатели поворотов, SRS
6	10А	Измерители
7	15А	Стеклоочистители
8	10А	4 АТ
9	15А	Замок блокировки руля/дверные активаторы
10	10А	Внутреннее освещение, часы
11	10А	Огни заднего хода
12	20А	Стоп-сигналы
13	30А	Отопитель
14	20А	Верхний люк
15	20А	Клаксон
16	20А	ECS
17	-	Запасной

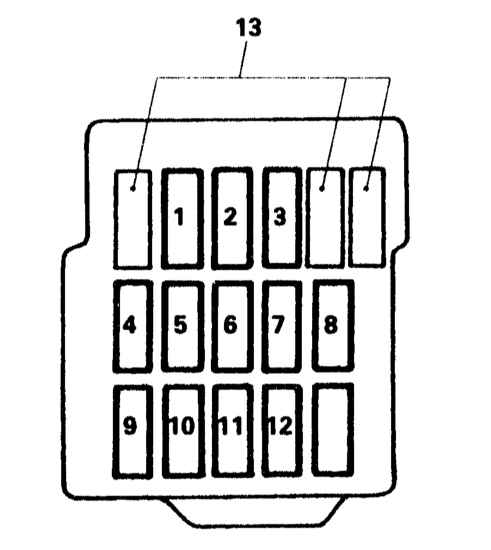

Карта размещения предохранителей в салонном монтажном блоке на моделях Diamante с 1997 г. вып.

№	Обозначение	Защищаемый контур	Номинальная нагрузка
1
2		Опускание замка крышки багажного отделения	15А
3		Выключатель зажигания	10А
4		Комбинация приборов	10А
5		Клаксон	10А
6		SWS	10А
7		Реле отопителя	10А
8	STOP	Стоп-сигналы	15А
9		Указатели поворотов, SRS	10А
10		Огни заднего хода	10А
11		Радиоприемник	10А
12		Прикуриватель	15А
13		Стеклоочистители/омыватели стекол	20А
14		Верхний люк	10А
15		Отопитель	30А
16		Обогрев стекол	30А
17		Запасной	30А
18		Запасной	10А
19		Запасной	15А
20		Запасной	20А

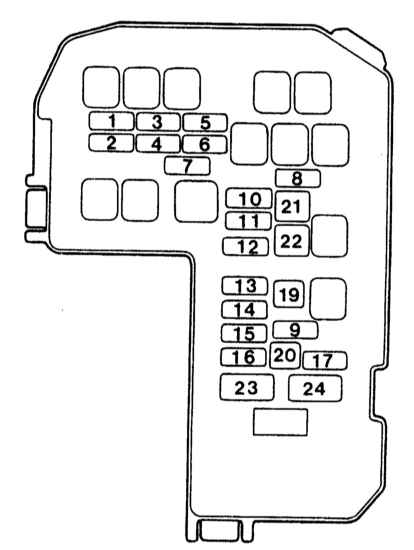

Карта размещения предохранителей в расположенном в двигательном отсеке монтажном блоке на моделях Diamante с 1997 г. вып.

№	Обозначение	Защищаемый контур	Номинальная нагрузка
1		Левый задний габаритный огонь	10А
2		Правый задний габаритный огонь	10А
3		Ближний свет левой головной фары	15А
4		Ближний свет правой головной фары	15А
5		Дальний свет левой головной фары	10А
6		Дальний свет правой головной фары	10А
7		Противотуманное освещение	15А
8		Вентилятор К/В	20А
9		Аудиосистема	20А
10		Аудиосистема	10А
11		Внутреннее освещение	15А
12		ECU	10А
13		Прерыватели аварийной сигнализации	10А
14			—
15		Контрольная лампа "Проверьте двигатель"	20А
16		Генератор	10А
17		Компрессор К/В	10А
18			—
19		Выключатель зажигания	30А
20		Стеклоподъемники	40А
21		Вентилятор системы охлаждения	40А
22		ABS	60А
23		Главный предохраниетль	120А
24		Предохранитель ( В)	60А

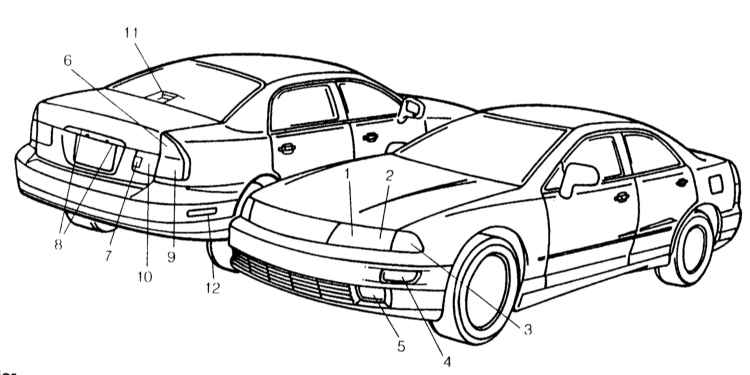

Схема размещения наружных осветительных и сигнальных приборов на примере моделей Diamante с 1997 г. вып.

1 — Внутренние головные фары (НВ3, 12 В, 65 Вт)
2 — Наружные головные фары (НВ4, 12 В, 55 Вт)
3 — Парковочные/передние габаритные огни (12 В, 3 ср)
4 — Передние указатели поворотов (Н3, 12 В, 32 ср)
5 — Передние противотуманные фары (Н3, 12 В, 55 Вт)
6 — Задние указатели поворотов (12 В, 45 ср)

7 — Огни заднего хода (12 В, 45 ср)
8 — Фонари подсветки номерного знака (12 В, 3 ср)
9 — Стоп-сигналы/задние габаритные огни (12 В, 43/3 ср)
10 — Стоп-сигналы/задние габаритные огни (12 В, 43/3 ср)
11 — Стоп-сигнал верхнего уровня (12 В, 21 Вт)
12 — Задние повторители габаритных огней (12 В, 3 ср)

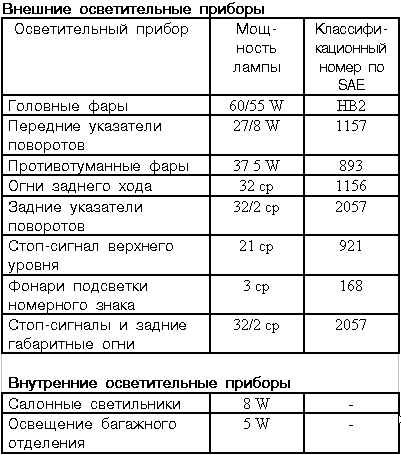

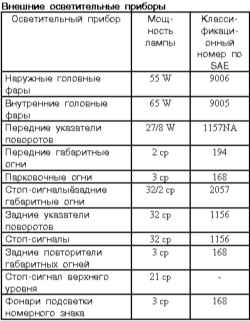

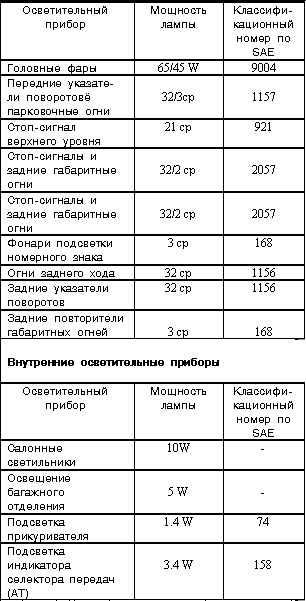

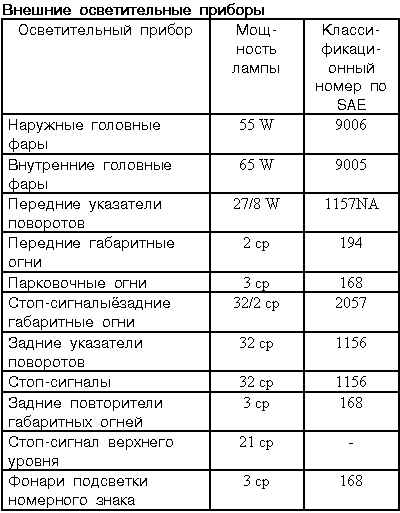

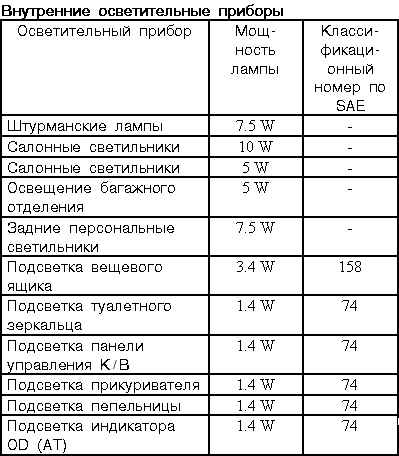

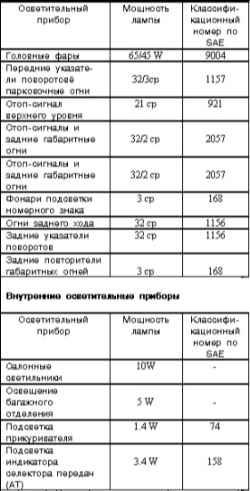

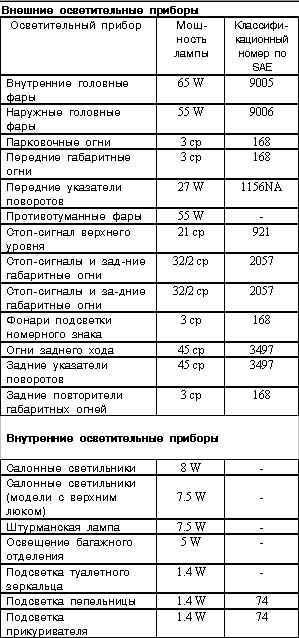

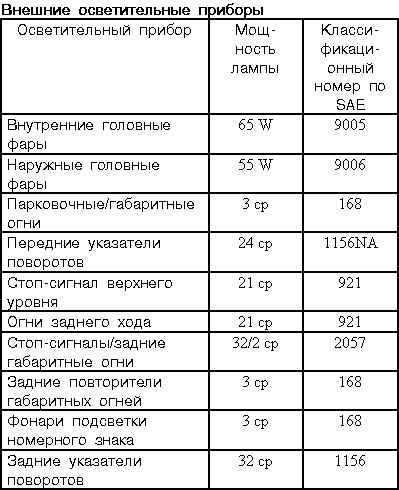

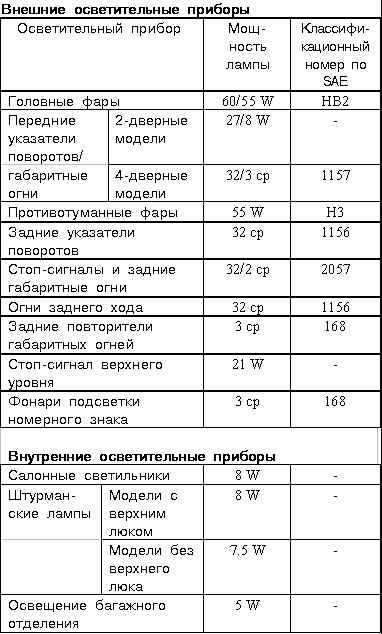

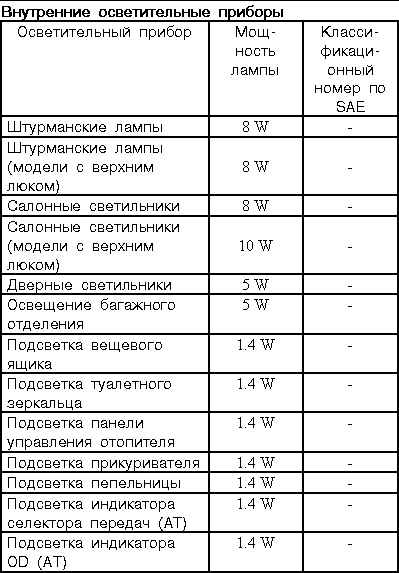

Карта ламп, используемых в осветительных приборах

Модели Mirage 1993 ÷ 1996 г.г. вып.

Модели Mirage с 1997 г. вып.

Модели Galant по 1993 г. вып.

Модели Galant 1994 ÷ 1998 г.г. вып.

Модели Galant с 1999 г. вып.

Модели Diamante 1992 ÷ 1996 г.г. вып.
