14.11. Замена ламп осветительных приборов
|
Карта используемых ламп и схема расположения
осветительных приборов приведены в
Спецификациях
к настоящей Главе.
|
Головные фары комбинированного типа
|
|
|
В головных фарах могут использоваться
лампы галогенного типа. Закачанный в колбы таких ламп газ
находится под давлением, что требует особой осторожности в
обращении с фарой, случайное повреждение колбы может привести
к попаданию осколков в глаза. При обслуживании галогенных
фар строго придерживайтесь следующих рекомендаций:
· Приступайте к выворачиванию лампы только после окончательного
ее остывания. Не включайте фары до завершения процедуры замены
ламп;
· Замену ламп выполняйте в защитных очках;
· При замене ламп избегайте прикосновения к их колбам, - старайтесь
держать лампу исключительно за цоколь;
· Старайтесь не стряхивать лампы и не ронять их;
· Старайтесь не допускать попадания на колбу грязи и влаги;
· Вышедшие из строя лампы перед утилизацией помещайте в штатную
картонную упаковку из-под новой лампы.
|
|
|
Снятие
|
|
|
1. Откройте капот и подоприте его в открытом положении.
2. Отсоедините отрицательный провод от батареи.
|
Если установленная на автомобиле
стереосистема оборудована охранным кодом, прежде чем отсоединять
батарею удостоверьтесь в том, что располагаете правильной
комбинацией для ввода аудиосистемы в действие!
|
|

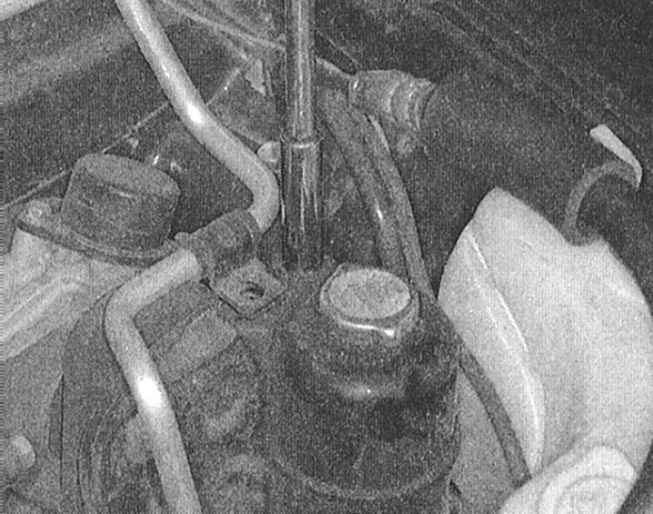

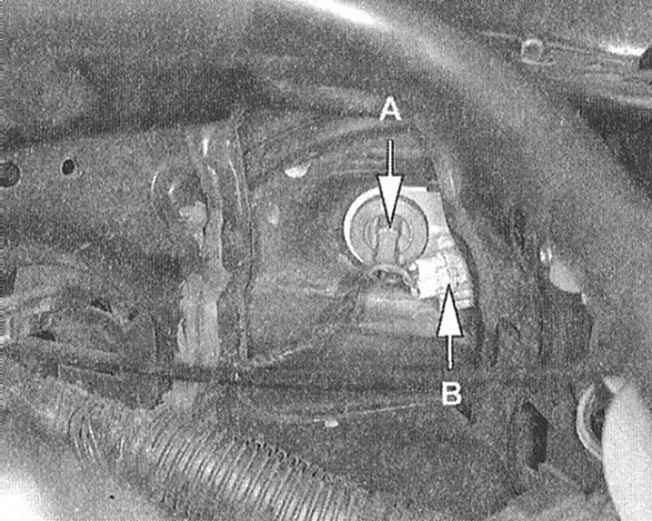

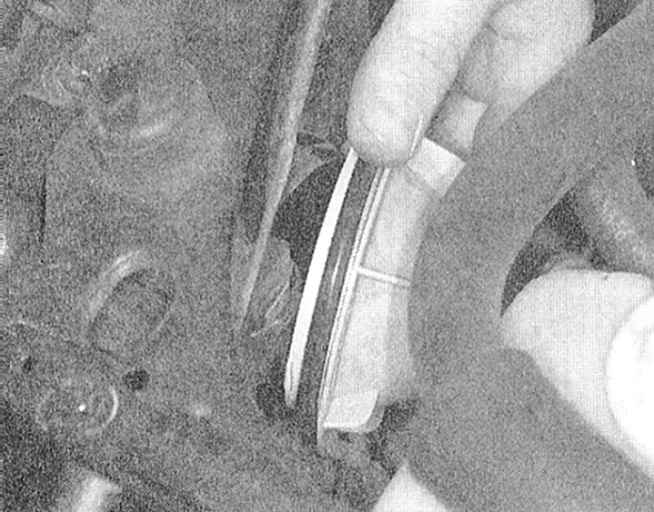

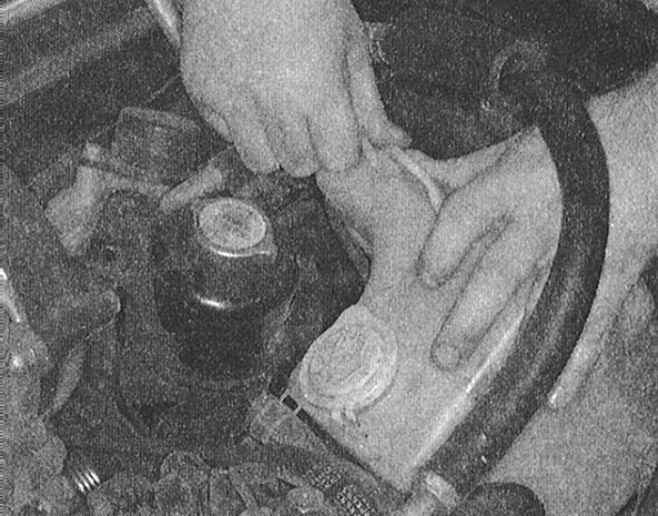

3. Повернув по часовой стрелке
и потянув наружу, снимите крышку ламподержателя.
|

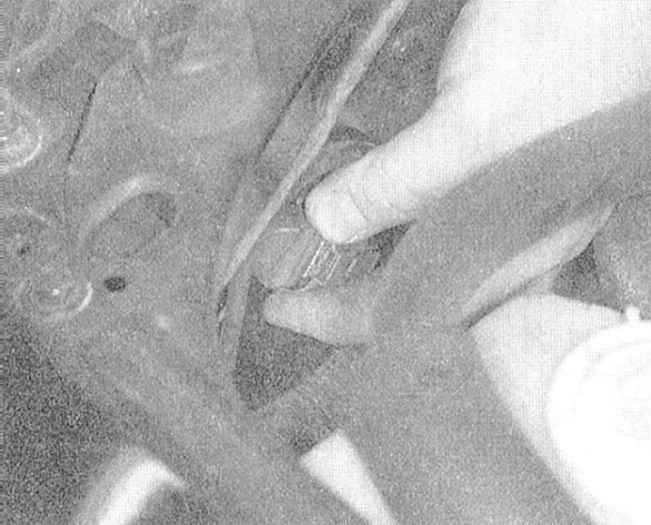

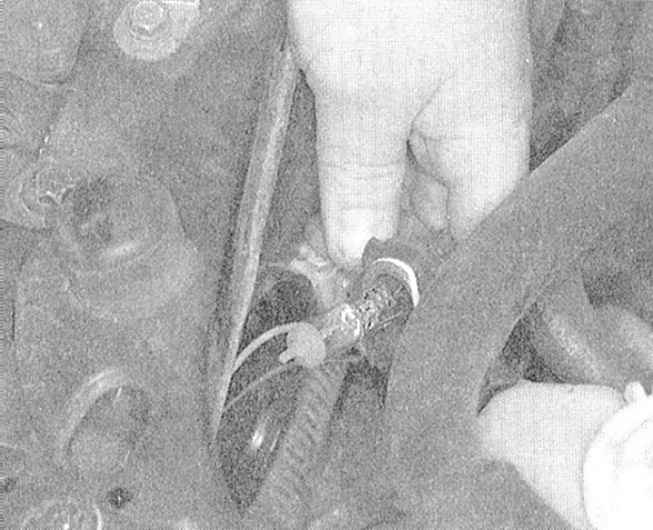

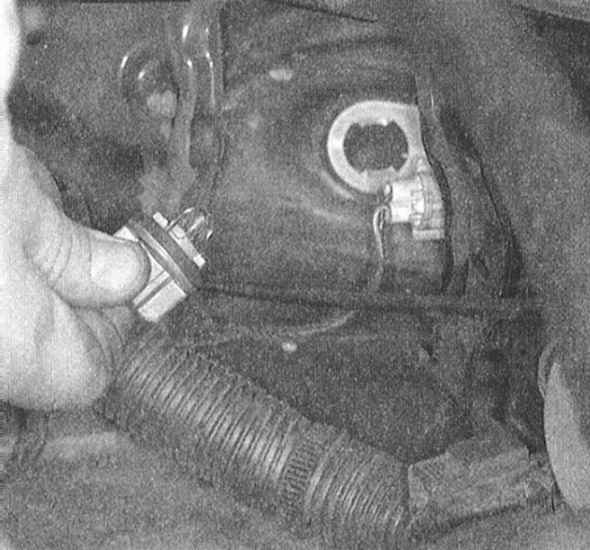

4. Осторожно поворачивая против часовой стрелки, извлеките из кожуха
фары патрон с лампой..
|

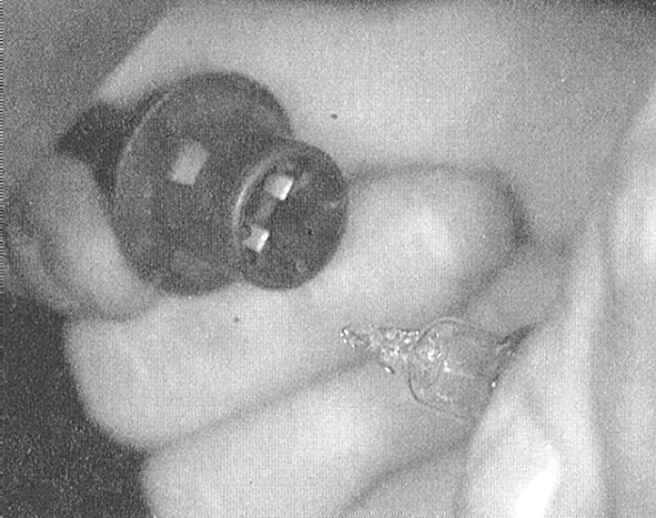

5. Придерживая лампу за цоколь,
высвободите ее из патрона.
|
|
|
Установка
|
|
|
1. Придерживая лампу за цоколь, аккуратно заправьте
ее в патрон.
2. Посадите сборку в кожух блок-фары и, повернув, надежно ее заблокируйте.
3. Прижав и повернув против часовой стрелки, установите на место
защитную крышку ламподержателя. Удостоверьтесь в надежности посадки
крышки во избежание попадания в сборку влаги или нарушения фокусировки
световых лучей.
4. Подсоедините отрицательный провод к батарее и проверьте исправность
функционирования головных фар.
|
|
Передние парковочные и габаритные огни
Снятие
|
|
|
1. Отсоедините отрицательный провод от батареи.
|
|
Если установленная
на автомобиле стереосистема оборудована охранным кодом, прежде
чем отсоединять батарею удостоверьтесь в том, что располагаете
правильной комбинацией для ввода аудиосистемы в действие!
|
2. Снимите ограничивающий доступ к соответствующей лампе компоненты.
|

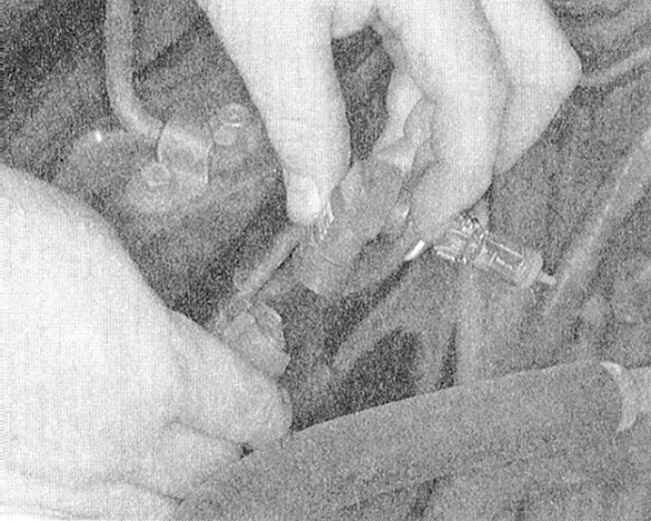

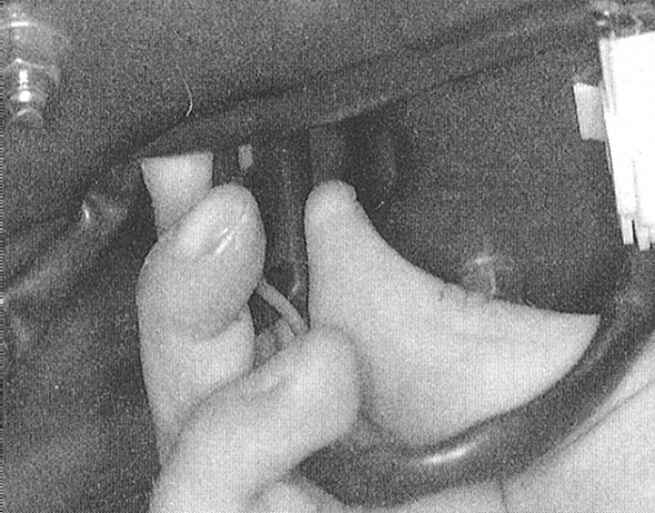

3. Поверните ламподержатель
против часовой стрелки и извлеките его из своего посадочного
места.
|
|

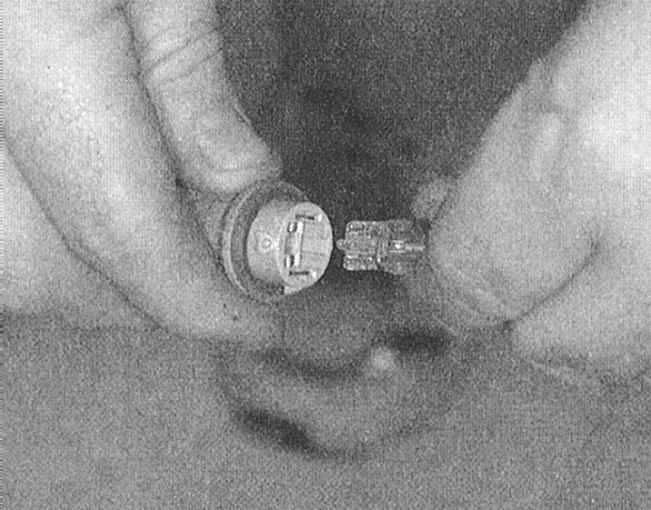

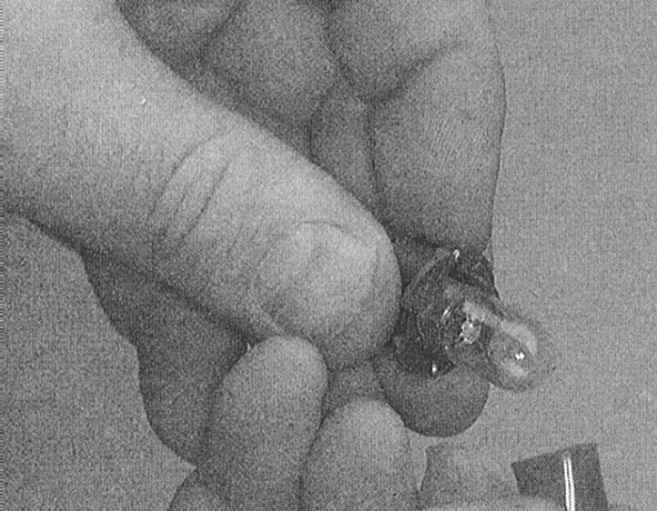

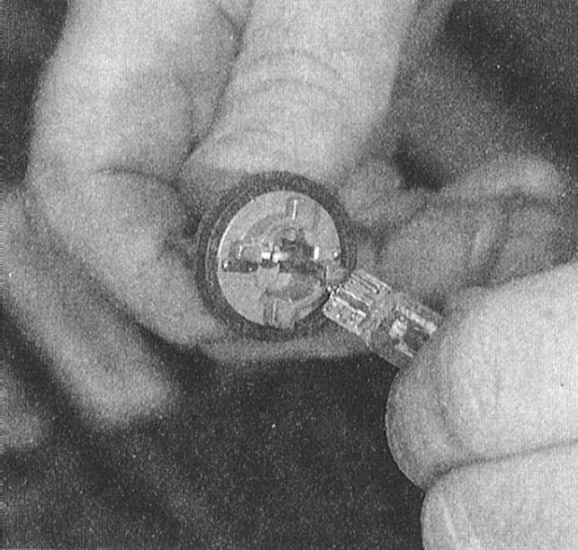

4. Для высвобождения лампы
из патрона потяните ее вдоль своей оси.
|
|
|
Установка
|
|
|
Установка производится в обратном порядке. Не
забудьте подсоединить отрицательный провод к батарее и проверить
исправность функционирования осветительных приборов.
|
|
Передние указатели поворотов
Снятие
|
|
|
1. Отсоедините отрицательный провод от батареи.
|
|
Если установленная
на автомобиле стереосистема оборудована охранным кодом, прежде
чем отсоединять батарею удостоверьтесь в том, что располагаете
правильной комбинацией для ввода аудиосистемы в действие!
|
|

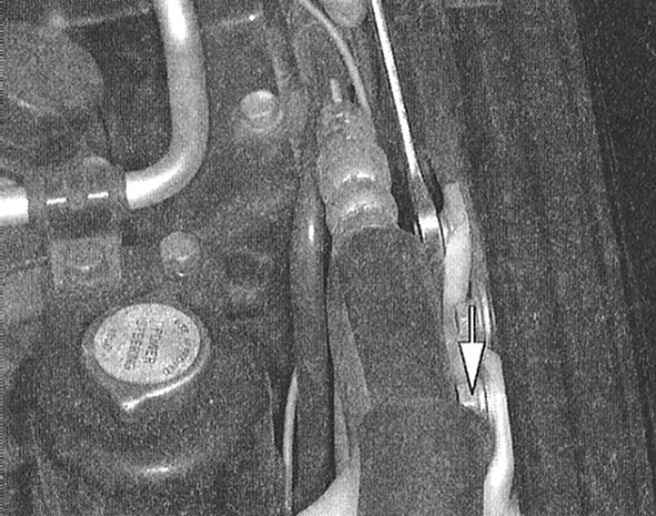

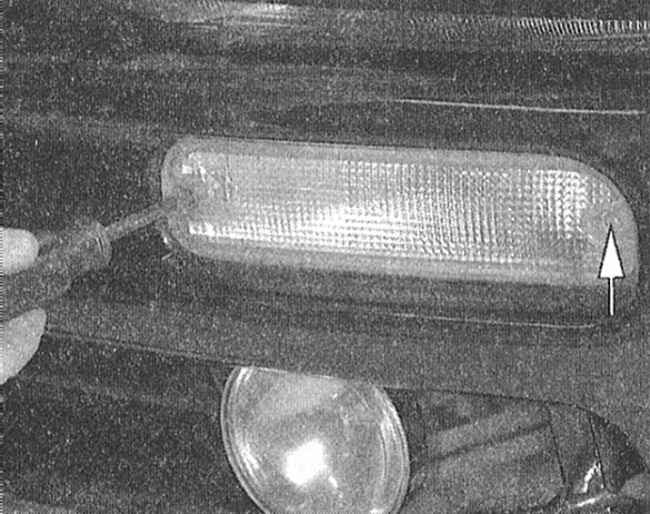

2. Выверните два винта крепления
линзы указателя поворота.
|
|

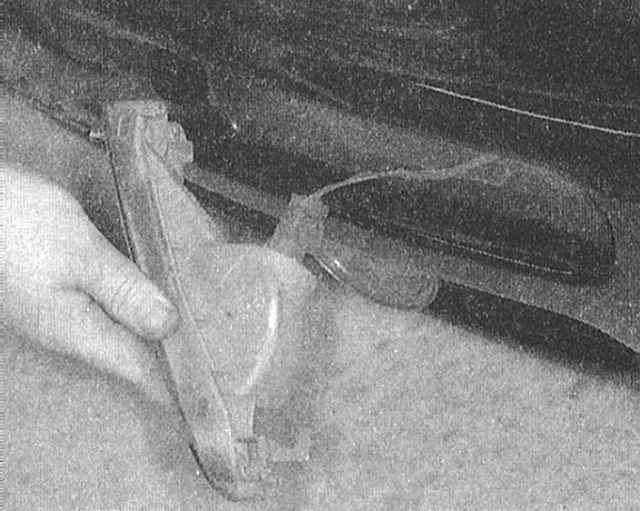

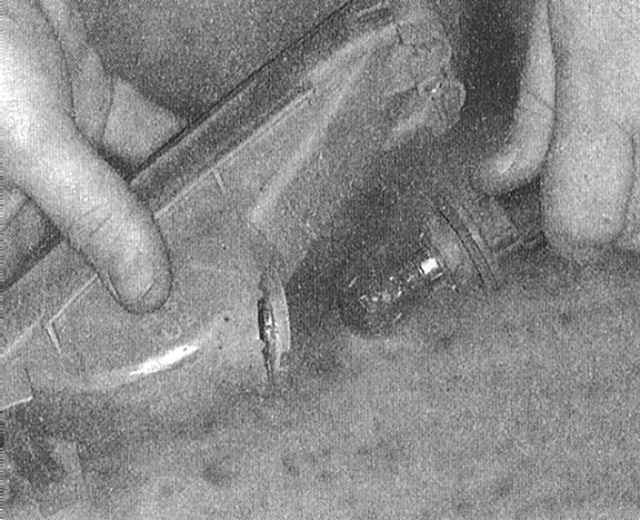

3. Высвободите сборку указателя
из кузовной панели.
|
|
4. Поверните ламподержатель
против часовой стрелки и извлеките его из сборки указателя.
|
|
5. Для высвобождения лампы
из патрона потяните ее вдоль своей оси.
|
|
|
Установка
|
|
|
Установка производится в обратном порядке. Не
забудьте подсоединить отрицательный провод к батарее и проверить
исправность функционирования осветительных приборов.
|
|
Задние указатели поворотов, стоп-сигналы и габаритные огни
Снятие
|
|
|
1. Отсоедините отрицательный провод от батареи.
|
|
Если установленная на автомобиле
стереосистема оборудована охранным кодом, прежде чем отсоединять
батарею удостоверьтесь в том, что располагаете правильной
комбинацией для ввода аудиосистемы в действие!
|

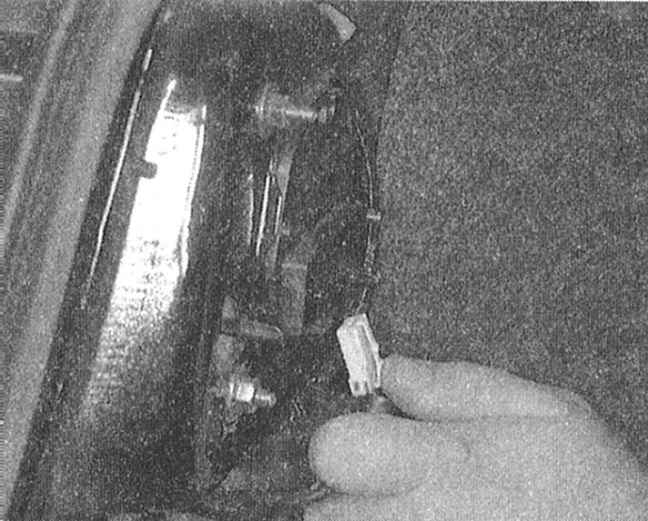

2. Откройте дверь задка/крышку багажного отделения. Отсоедините
соответствующую электропроводку, отпустите фиксаторы и снимите заднюю
панель отделки сборки соответствующего заднего комбинированного
фонаря.
|

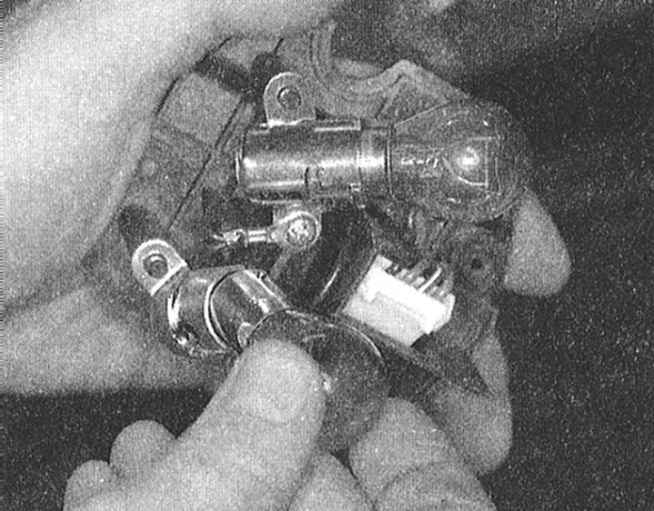

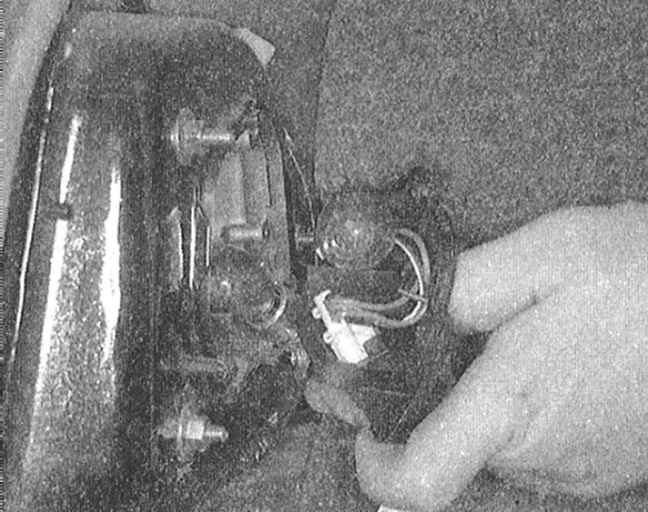

3. Повернув, высвободите соответствующий
ламподержатель из кожуха фонарной сборки.
|
|

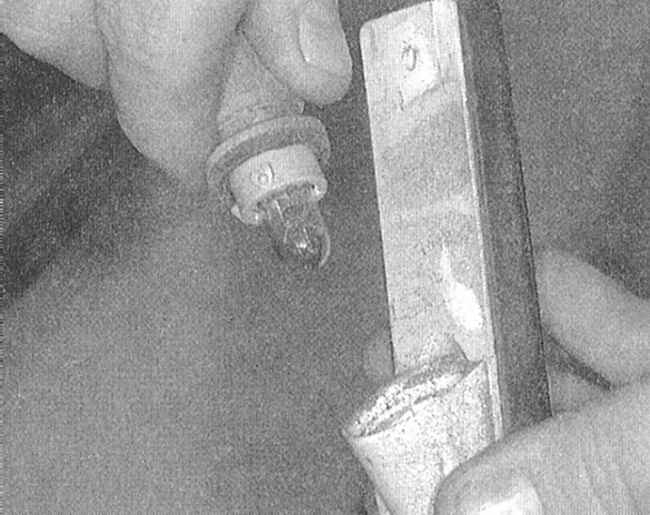

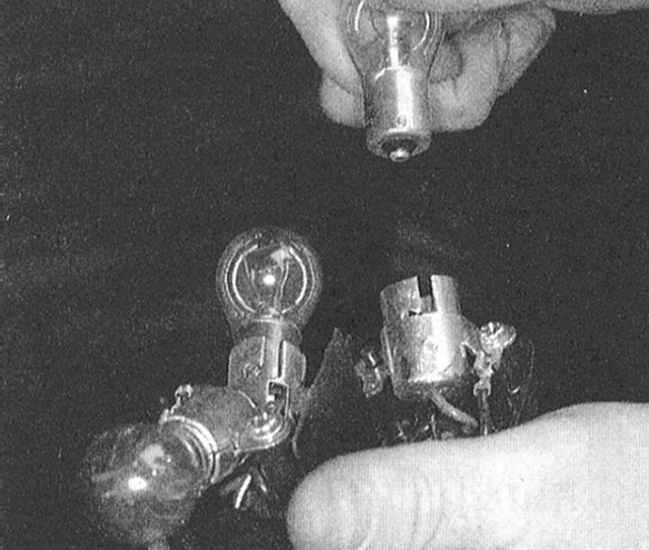

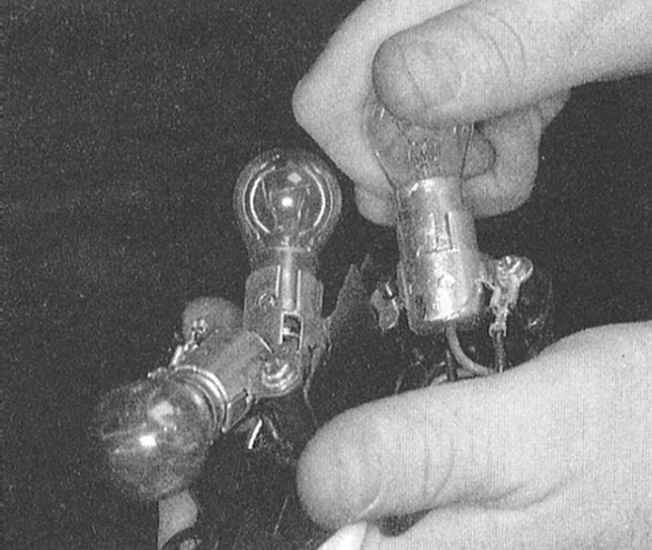

4. Для высвобождения лампы
из патрона прижмите ее вниз и поверните на 1/8 оборота против
часовой стрелки. Потянув, извлеките лампу из ламподержателя.
|
|
|
Установка
|
|
|
Установка производится в обратном порядке. Не забудьте
подсоединить отрицательный провод к батарее и проверить исправность
функционирования осветительных приборов.
|
|
Огни заднего хода
Снятие
|
|
|
1. Отсоедините отрицательный провод от батареи.
|
|
Если установленная
на автомобиле стереосистема оборудована охранным кодом, прежде
чем отсоединять батарею удостоверьтесь в том, что располагаете
правильной комбинацией для ввода аудиосистемы в действие!
|
2. Откройте крышку багажного отделения.
|
3. При соответствующей комплектации
снимите отделочную панель установленную с внутренней стороны
крышки багажного отделения.
|
|
4. Поверните ламподержатель
на 1/4 оборота против часовой стрелки и высвободите его из
сборки соответствующего фонаря.
|
|

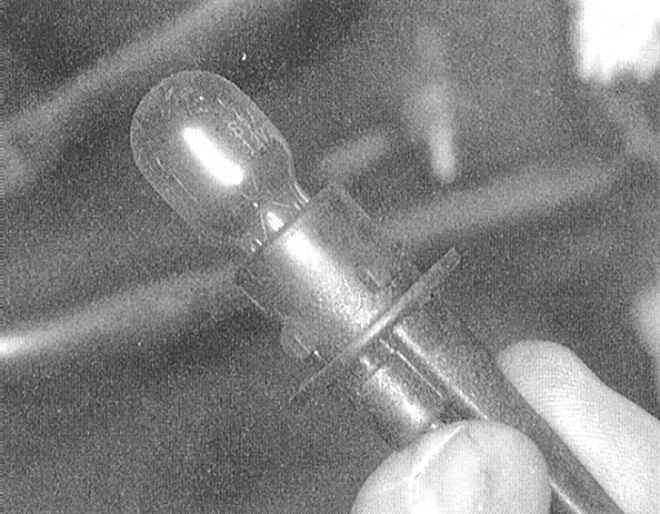

5. Для высвобождения лампы
из патрона потяните ее вдоль своей оси.
|
|
|
Установка
|
|
|
Установка производится в обратном порядке. Не
забудьте подсоединить отрицательный провод к батарее и проверить
исправность функционирования осветительных приборов.
|
|
Боковые габаритные огни
Снятие
|
|
|

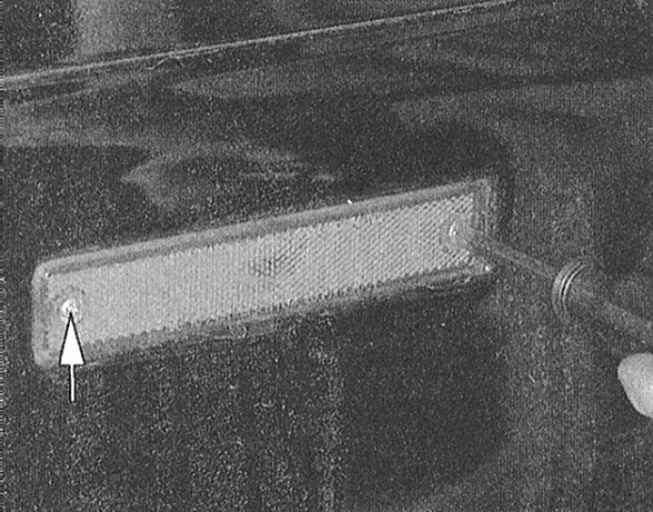

1. Выверните два крепежных винта и снимите сборку
соответствующего фонаря с кузовной панели автомобиля.
|

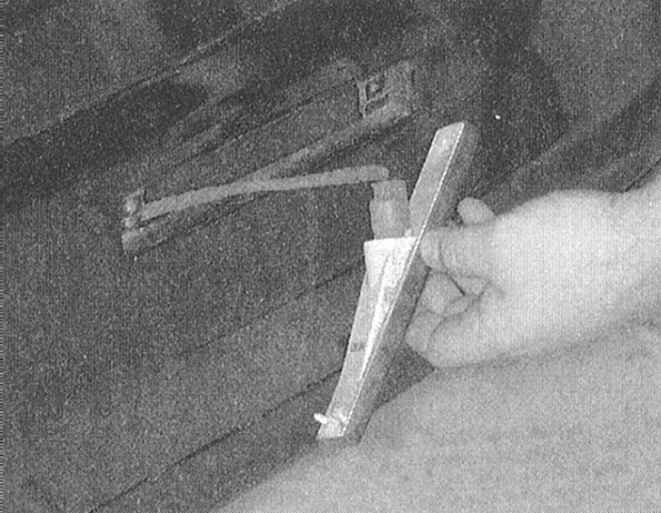

2. Поверните ламподержатель
против часовой стрелки и высвободите его из фонарной сборки.
|
|
3. Для высвобождения лампы
из патрона потяните ее вдоль своей оси.
|
|
|
Установка
|
|
|
Установка производится в обратном порядке.
|
|
Стоп-сигналы верхнего уровня
Модели Galant 1994 ÷ 1998 г.г. вып.
Снятие
|
|
|
1. Отсоедините отрицательный провод от батареи.
|
|
Если установленная
на автомобиле стереосистема оборудована охранным кодом, прежде
чем отсоединять батарею удостоверьтесь в том, что располагаете
правильной комбинацией для ввода аудиосистемы в действие!
|
|

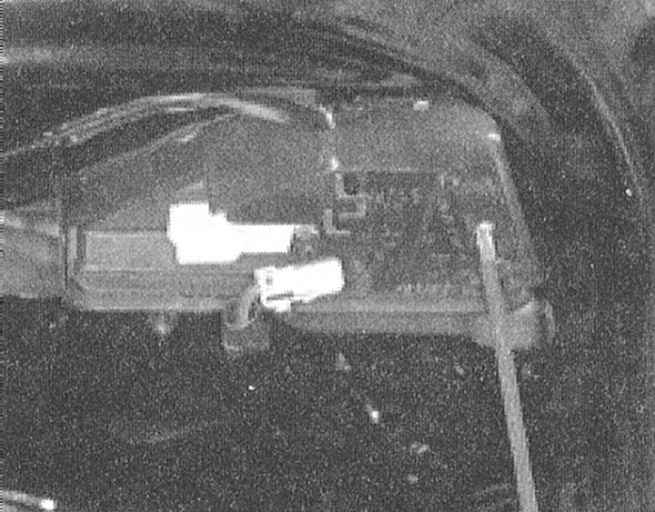

2. Откройте крышку багажного
отделения и отсоедините электропроводку от сборки стоп-сигнала
верхнего уровня, - доступ к стоп-сигналу открывается из-под
задней салонной полки.
|

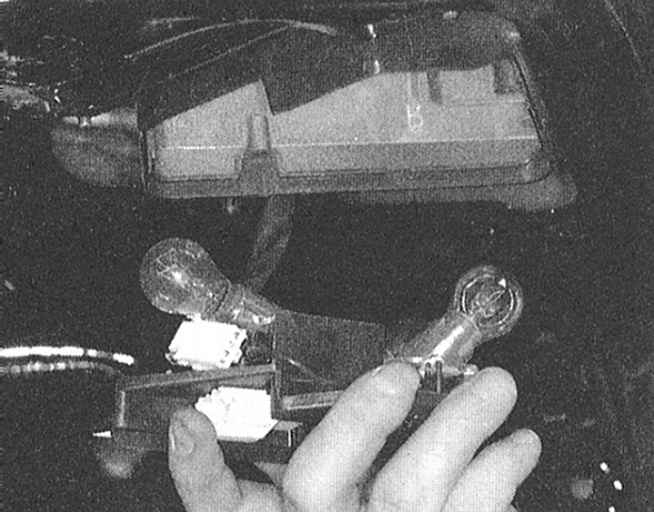

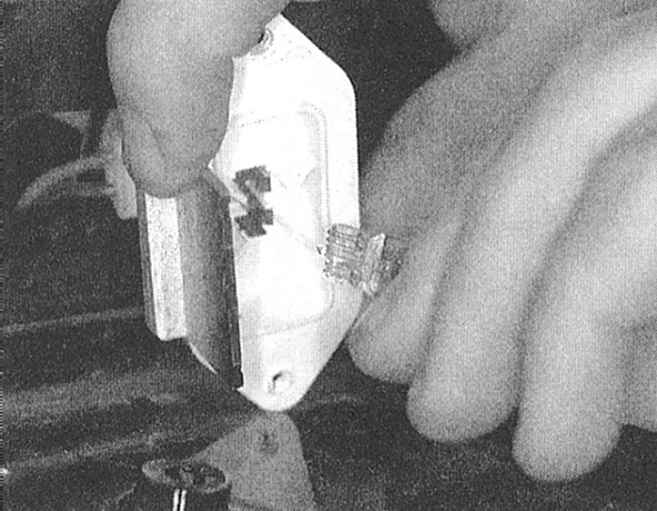

3. Выверните крепежные винты и извлеките ламподержатель из сборки
стоп-сигнала.
4. Слегка прижав, поверните лампу по часовой стрелке и высвободите
лампу из патрона.
|
|
Установка
|
|
|
Установка производится в обратном порядке. Не
забудьте подсоединить отрицательный провод к батарее и проверить
исправность функционирования осветительных приборов.
|
|
Модели Mirage по 1996 г. вып, Galant по 1993 г. вып. и Diamante
1992 ÷ 1996 г.г. вып.
Снятие
|
|
|
1. Отсоедините отрицательный провод от батареи.
|
|
Если установленная на автомобиле
стереосистема оборудована охранным кодом, прежде чем отсоединять
батарею удостоверьтесь в том, что располагаете правильной
комбинацией для ввода аудиосистемы в действие!
|
2. На моделях Mirage и Galant отпустите квадратные фиксаторы или
крепежные болты и снимите со сборки стоп-сигнала верхнего уровня
крышку.
3. На моделях Diamante для снятия крышки следует аккуратно отжать
внутрь ее боковые которая.
4. Прижмите лампу внутрь, поверните ее по часовой стрелке и извлеките
из патрона ламподержателя.
|
|
Установка
|
|
|
Установка производится в обратном порядке. Не
забудьте подсоединить отрицательный провод к батарее и проверить
исправность функционирования осветительных приборов.
|
|
Модели Mirage с 1997 г. вып., Galant с 1999 г. вып. и Diamante
с 1997 г. вып.
Снятие
|
|
|
1. Отсоедините отрицательный провод от батареи.
|
|
Если установленная
на автомобиле стереосистема оборудована охранным кодом, прежде
чем отсоединять батарею удостоверьтесь в том, что располагаете
правильной комбинацией для ввода аудиосистемы в действие!
|
2. Откройте крышку багажного отделения и отсоедините электропроводку
от сборки стоп-сигнала верхнего уровня, - доступ к стоп-сигналу
открывается из-под задней салонной полки.
3. Поверните ламподержатель против часовой стрелки и высвободите
его из фонарной сборки.
4. Слегка прижав, поверните лампу по часовой стрелке и высвободите
лампу из патрона.
|
|
Установка
|
|
|
Установка производится в обратном порядке. Не
забудьте подсоединить отрицательный провод к батарее и проверить
исправность функционирования осветительных приборов.
|
|
Фонари подсветки номерного знака
Снятие
|
|
|
1. Отсоедините отрицательный провод от батареи.
|
|
Если установленная
на автомобиле стереосистема оборудована охранным кодом, прежде
чем отсоединять батарею удостоверьтесь в том, что располагаете
правильной комбинацией для ввода аудиосистемы в действие!
|
|

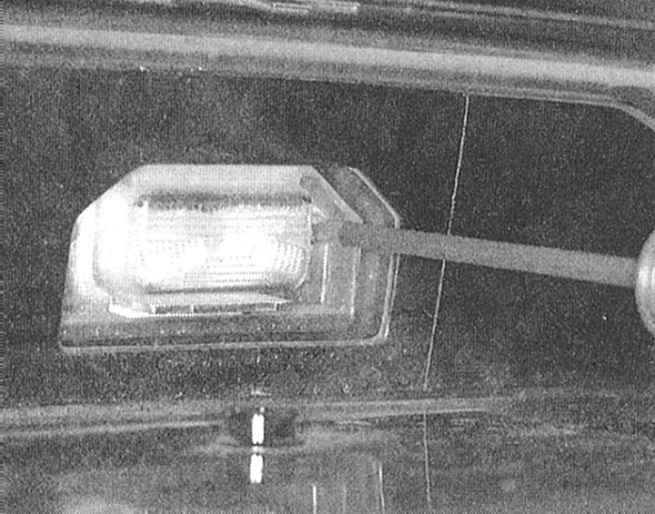

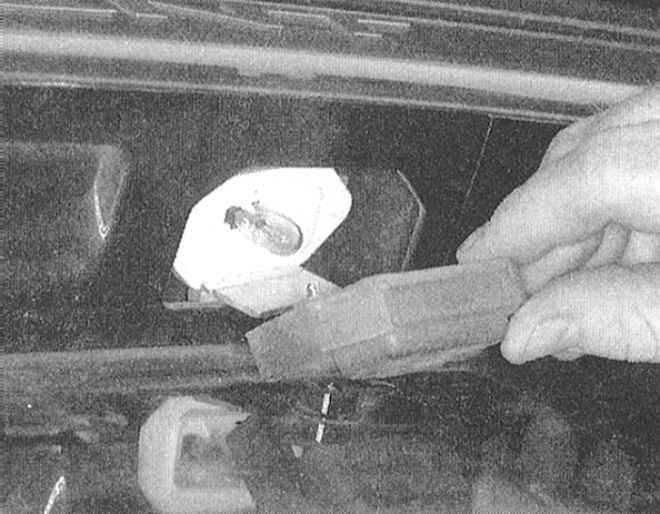

2. Выверните два винта крепления
линзы фонаря подсветки номерного знака.
|
|
3. Снимите линзу с задней стенки
крышки багажного отделения.
|
|

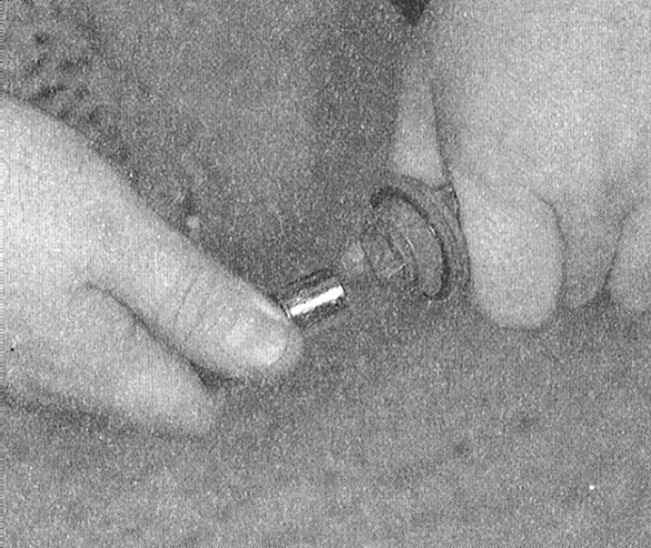

4. Потянув на себя, извлеките
лампу из патрона ламподержателя.
|
|
|
Установка
|
|
|
Установка производится в обратном порядке. Не
забудьте подсоединить отрицательный провод к батарее и проверить
исправность функционирования осветительных приборов.
|
|
Салонные светильники
Снятие
|
|
|

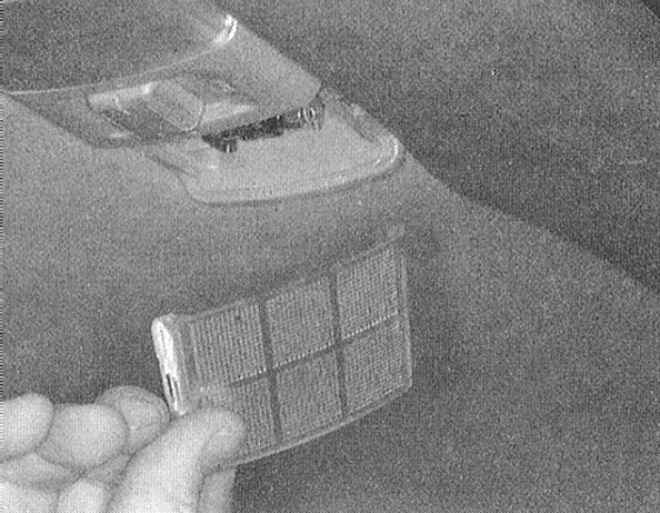

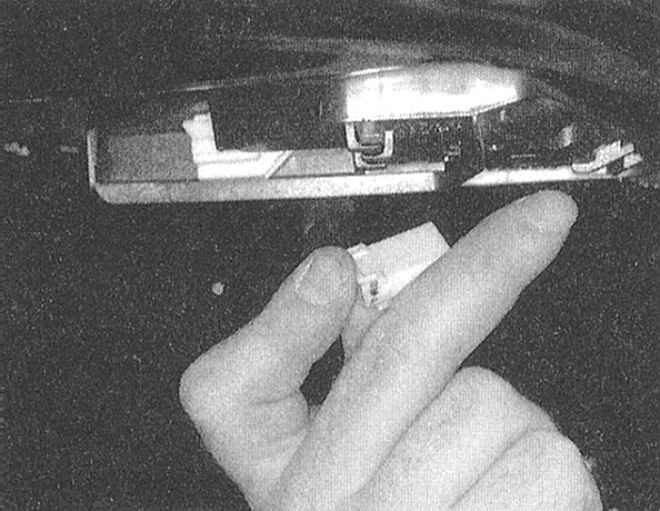

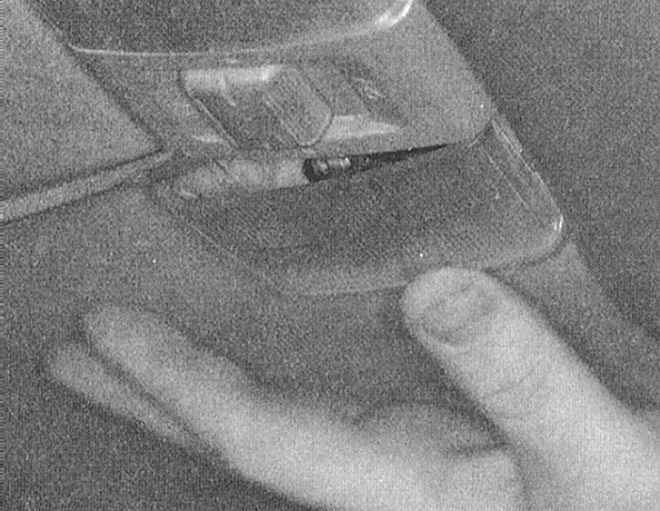

1. Аккуратно поддев маленькой отверткой, снимите
плафон соответствующего светильника.
|

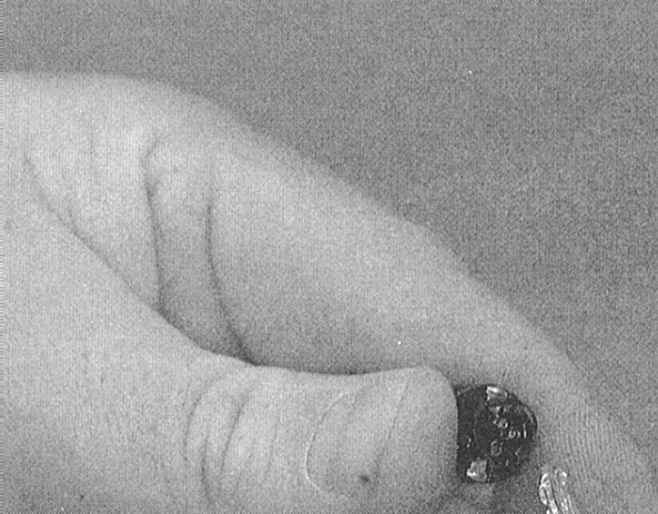

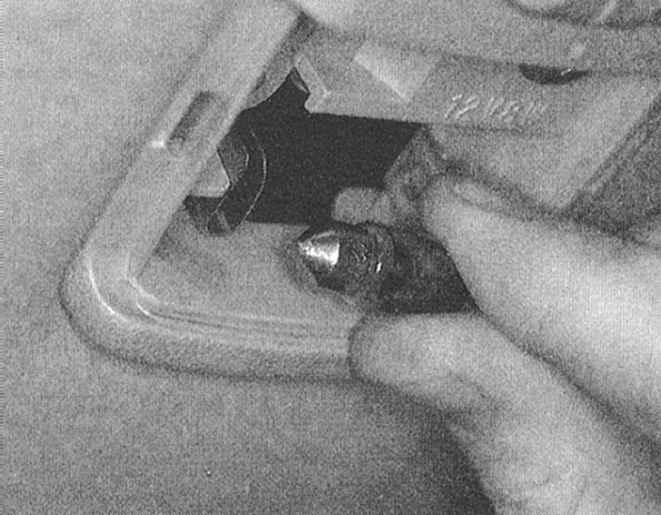

2. Высвободите лампу из пружинных
контактов.
|
|
Если
лампа оборудована конусообразными цоколями, слегка отожмите
стопорный фиксатор/контактную пружину.
|
|
|
|
Установка
|
|
|
1. Проверьте состояние рабочих поверхностей контактов,
в случае необходимости произведите их зачистку.
2. Установка производится в обратном порядке. Проследите за надежностью
фиксации лампы в патроне.
3. В заключение удостоверьтесь в исправности функционирования светильников,
затем установите на место плафон.
|
|
Лампы подсветки приборного щитка
Снятие
|
|
|
1. Отсоедините отрицательный провод от батареи.
|
|
Если установленная
на автомобиле стереосистема оборудована охранным кодом, прежде
чем отсоединять батарею удостоверьтесь в том, что располагаете
правильной комбинацией для ввода аудиосистемы в действие!
|
2. Снимите комбинацию приборов (см. Раздел
Снятие и установка комбинации приборов).
|

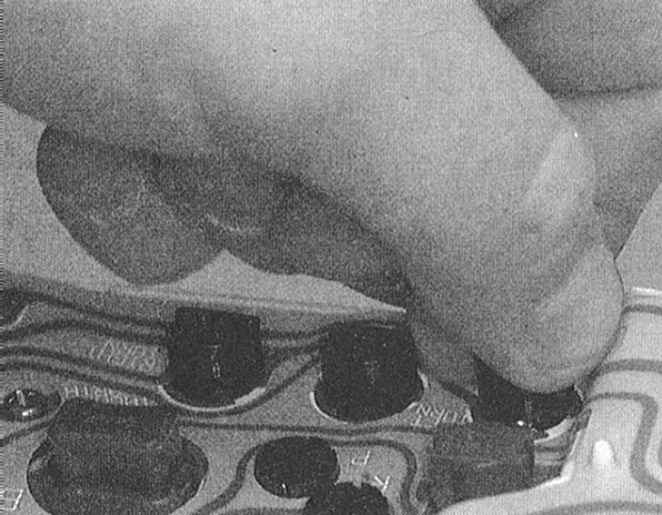

3. Поверните ламподержатель
нуждающейся в замене лампы против часовой стрелки и снимите
его со сборки комбинации приборов.
|
|
4. Для высвобождения лампы
из патрона потяните ее вдоль своей оси.
|
|
|
Установка
|
|
|
1. Установка производится в
обратном порядке, - в случае необходимости перенесите цветной
колпачок на новую лампу.
|
2. Не забудьте подсоединить отрицательный провод к батарее и проверить
исправность функционирования осветительных приборов.
|
|
|
