11.1. Спецификации

Общие параметры

Тип тормозной жидкости	См. Главу Настройки и текущее обслуживание
Зазор между датчиком-выключателем стоп-сигналов и упором педели, мм	См. в тексте Раздела Регулировка педали ножного тормоза
Свободный ход педали ножного тормоза, мм	3 ÷ 8
Высота положения педали в отпущенном состоянии, мм	176 ÷ 181
Зазор между толкателем вакуумного усилителя тормозов и поршнем ГТЦ, мм	0.65 ÷ 0.86

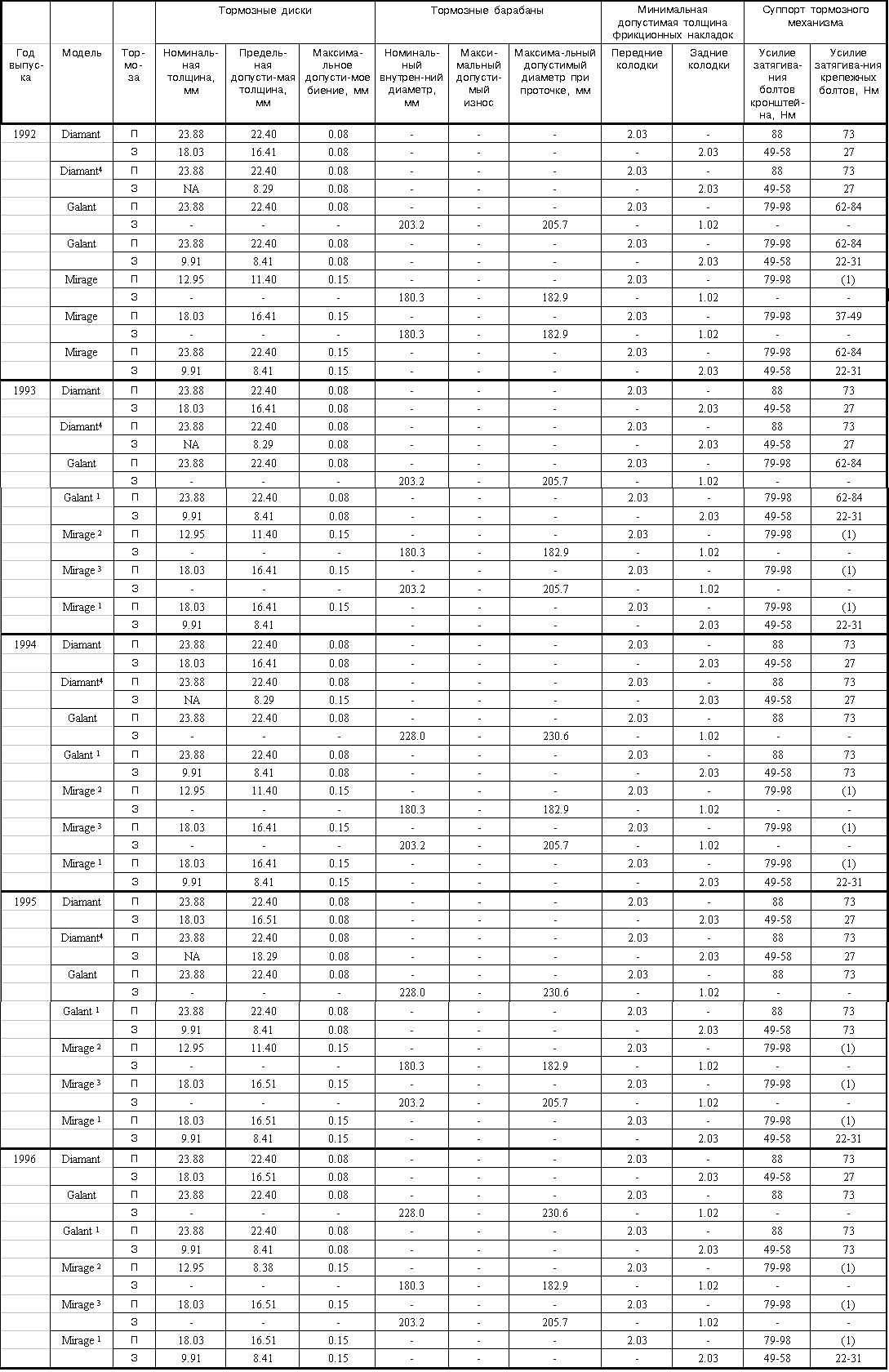

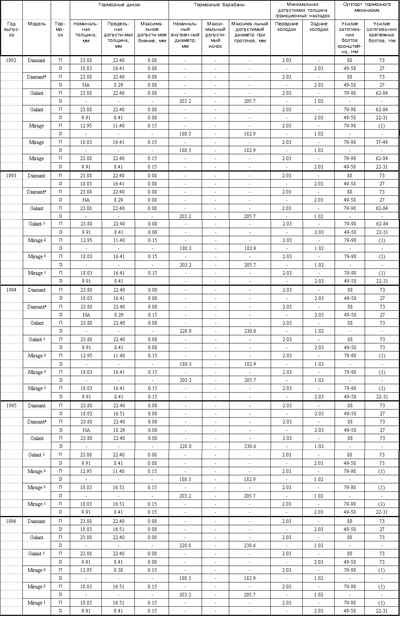

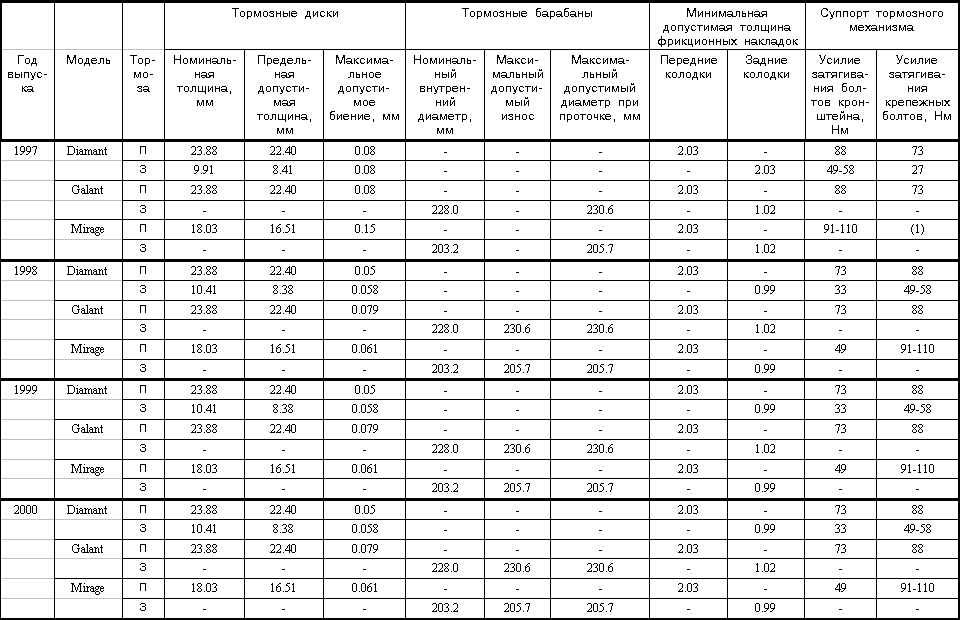

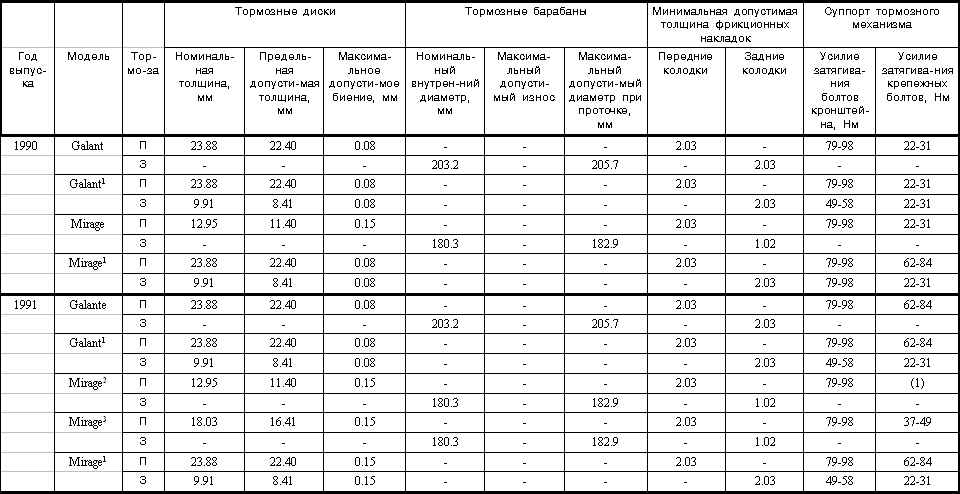

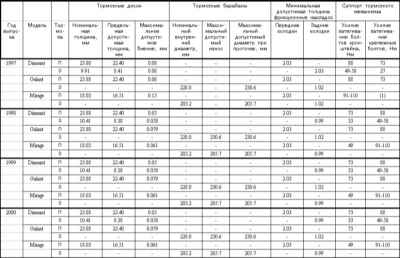

Тормозные механизмы

¹ С дисковыми задними тормозными механизмами
² Со сплошным диском
³ С вентилируемым диском
⁴ С кузовом Универсал (Wagon)
NA = Данные отсутствуют
П = Передние колеса
З = Задние колеса
(1) Верхние: 53 H•м
Нижние: 88 H•м
