5.1.8. Снятие и установка сборки вентилятора системы охлаждения

Бензиновые модели

Сборка крыльчатки с вязкостной муфтой сцепления

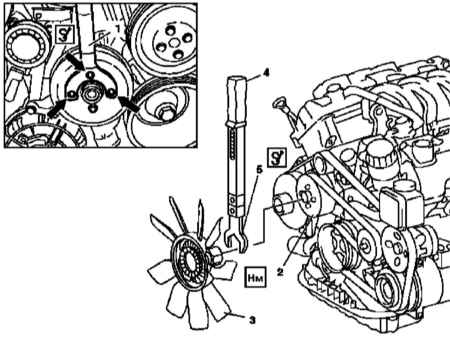

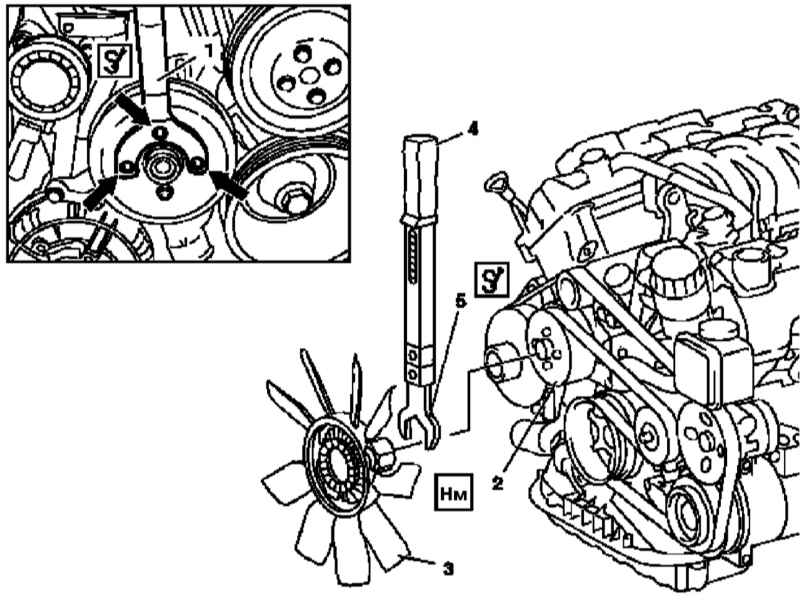

Детали установки крыльчатки вентилятора с вязкостной муфтой сцепления на бензиновых моделях

1 — Держатель 2 — Шкив приводного ремня 3 — Сборка крыльчатки с вязкостной муфтой	4 — Динамометрический ключ 5 — Рожковая насадка

Кожух вентилятора

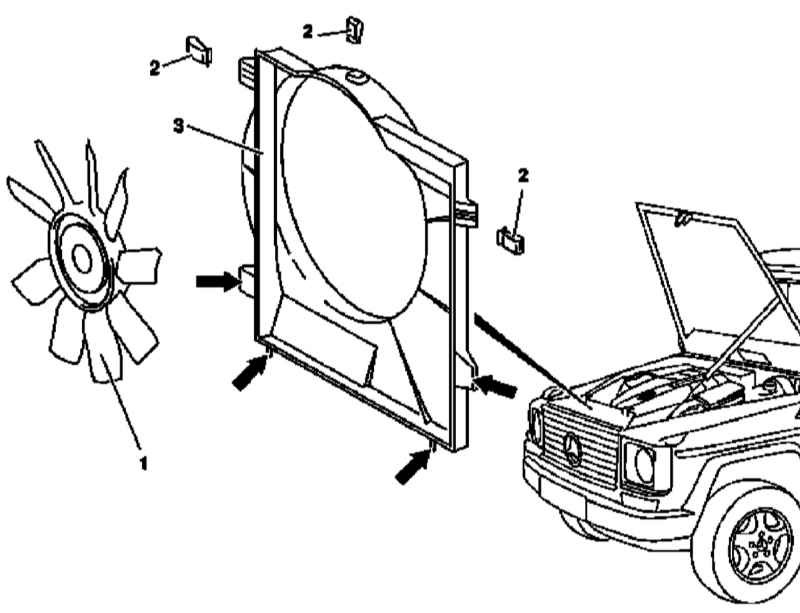

Детали установки кожуха вентиляторной сборки на бензиновых моделях и дизельных моделях с двигателем М612

1 — Сборка крыльчатки с вязкостной муфтой 2 — Фиксаторы	3 — Кожух вентиляторной сборки

Дизельные модели

М612

Сборка крыльчатки с вязкостной муфтой сцепления

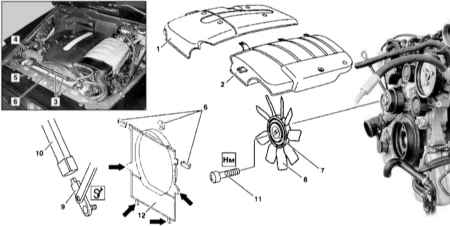

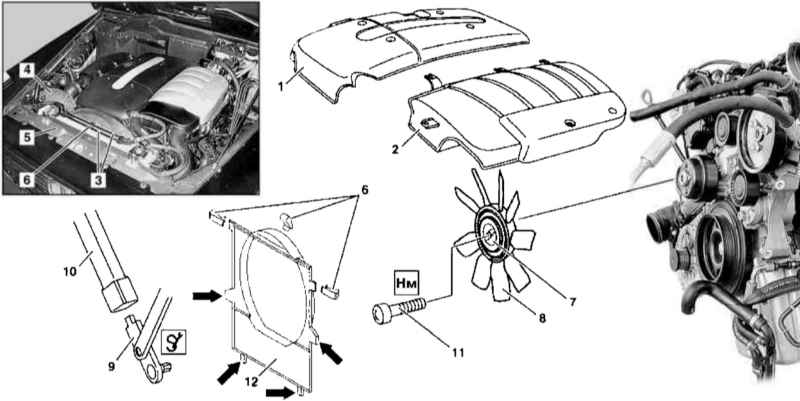

Детали установки крыльчатки вентилятора с вязкостной муфтой сцепления на дизельных моделях с двигателем М612

1, 2 — Панели отделки крышки головки цилиндров 3 — Переливные линии охладительного тракта 4 — Воздухозаборник 5 — Верхняя поперечная балка передка 6 — Пружинные фиксаторы	7 — Вязкостная муфта сцепления вентилятора 8 — Крыльчатка 9 — Отвертка 10 — Динамометрический ключ 11 — Центральный винт 12 — Кожух вентиляторной сборки

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите панели (1 и 2) отделки крышки головки цилиндров. Поддомкратьте автомобиль и установите его на подпорки. Снимите защиту картера. Опорожните систему охлаждения (см. Главу Текущий уход и обслуживание). Снимите переливные линии (3). Снимите рукав забора воздуха (4) воздухоочистителя, установленного на брызговике крыла. Снимите декоративную решетку радиатора (см. Главу Кузов). Снимите верхнюю поперечную балку передка (5) и отведите ее в сторону в сборе с замком капота. Отпустите пружинные фиксаторы (6) крепления кожуха вентиляторной сборки. Посадите держатель на болты приводного шкива вентилятора, - проследите за правильностью посадки держателя (см. иллюстрацию Детали установки крыльчатки вентилятора с вязкостной муфтой сцепления на бензиновых моделях). При помощи отвертки (9) и динамометрического ключа (10) ослабьте имеющий правостороннюю нарезку центральный болт (11), затем извлеките вентиляторную сборку (в комплекте с кожухом) из двигательного отсека. Отболтите крыльчатку (8) от муфты (7). Установка производится в обратном порядке. Крыльчатка (8) должна устанавливаться маркировкой «FRONT» вперед по направлению движения, - на посадочном кольце имеется направляющий выступ. Проследите также, чтобы крепежные язычки (стрелки) кожуха попали в опорные узлы сборку и снизу на радиаторе. В заключение проверьте систему охлаждения на наличие признаков развития утечек.

Кожух вентилятора

Детали установки кожуха вентилятора на дизельных моделях с двигателем серии 612 показаны на иллюстрации Детали установки кожуха вентиляторной сборки на бензиновых моделях и дизельных моделях с двигателем М612.

М628

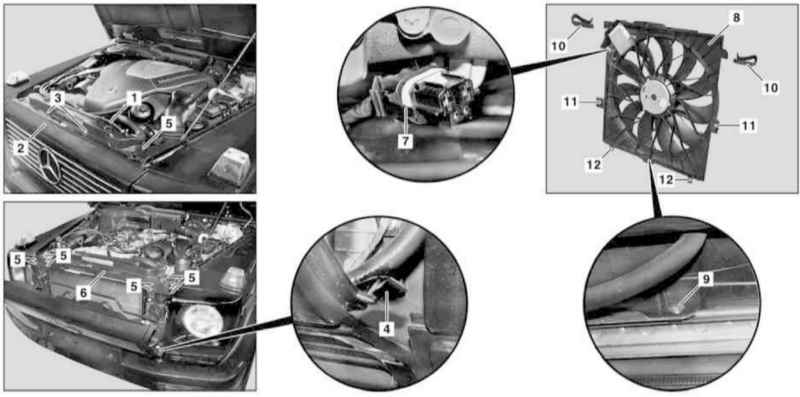

Детали установки вентиляторной сборки на дизельных моделях с двигателем М628

1 — Вентиляционная линия 2 — Декоративная решетка 3 — Крепежные болты 4, 11, 12 — Крепежные элементы 5 — Болты	6 — Верхняя поперечная балка передка 7 — Разъем электропроводки 8 — Кожух вентиляторной сборки 9 — Болт 10 — Фиксаторы

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите воздухоочиститель (см. Главу Системы питания и выпуска отработавших газов). Отделите от радиатора и отведите в сторону вентиляционную линию (1), приготовьте сменный бандаж. Снимите декоративную решетку (2) (см. Главу Кузов). Выверните болты (5) и снимите верхнюю поперечную балку передка (6), - не забудьте высвободить из фиксаторов трос привода отпускания защелки капота. Рассоедините разъем электропроводки (7) на кожухе (8) вентиляторной сборки. Поддомкратьте автомобиль и установите его на подпорки. Снимите защиту картера. Выверните крепежный болт (9), отпустите фиксаторы (1) и высвободите кожух (8) вентиляторной сборки из направляющих на радиаторе и опорных кронштейнах последнего. Установка производится в обратном порядке. В заключение проверьте систему охлаждения на наличие признаков развития утечек.
