5.1.7. Снятие и установка расширительного бачка

Бензиновые модели

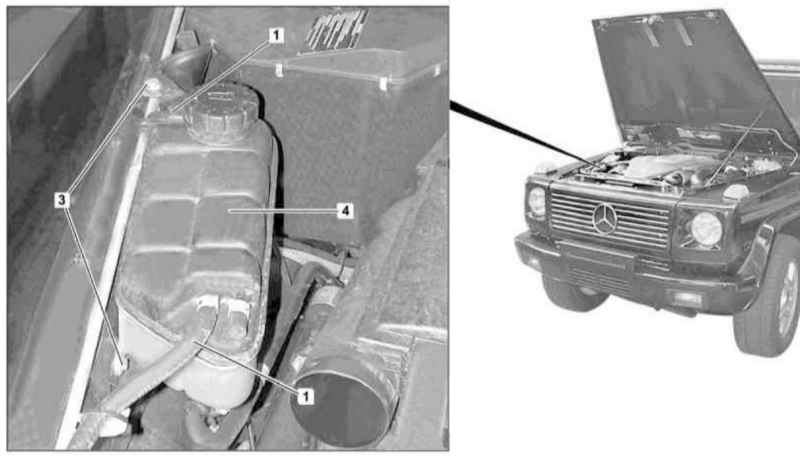

Детали установки расширительного бачка на бензиновых моделях и дизельных моделях с двигателем серии 628 (1 из 2)

1 — Вентиляционный шланг (2 шт)
3 — Болты

4 — Расширительный бачок

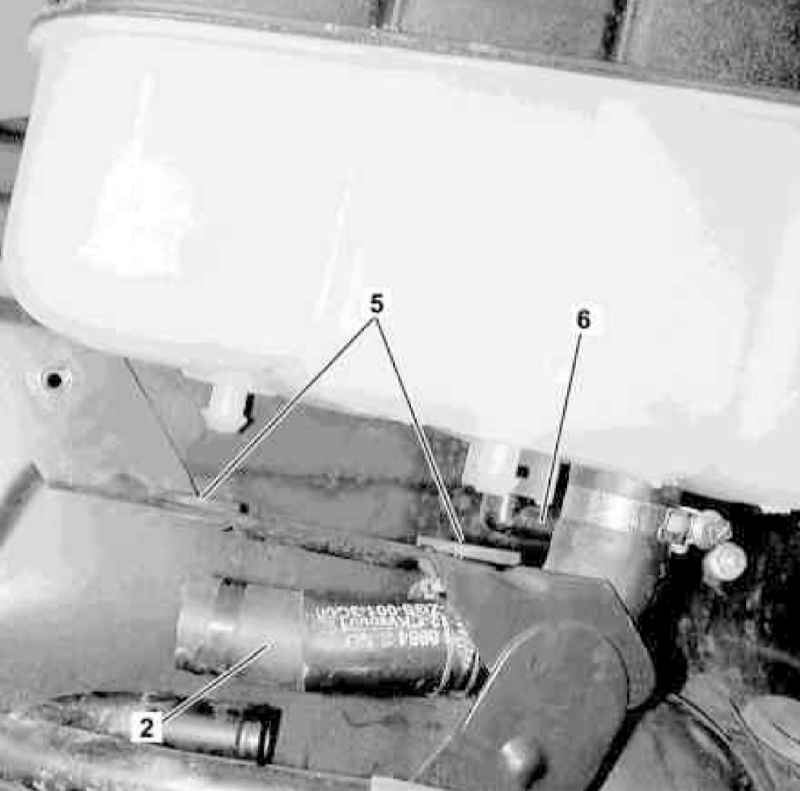

Детали установки расширительного бачка на бензиновых моделях и дизельных моделях с двигателем серии 628 (2 из 2)


2 — Шланг охладительного тракта 5 — Резиновые опоры	6 — Разъем электропроводки датчика уровня охлаждающей жидкости

ПОРЯДОК ВЫПОЛНЕНИЯ

Опорожните систему охлаждения (см. Главу Текущий уход и обслуживание).
Отсоедините два вентиляционных шланга (1).
Снимите шланг охладительного тракта (2).
Выверните болты (3).
Поднимите расширительный бачок (4) и высвободите его из резиновых опор (5).
Отсоедините электропроводку от датчика уровня охлаждающей жидкости (6).
Снимите расширительный бачок (4).
Установка производится в обратном порядке.
В заключение проверьте систему охлаждения на наличие признаков развития утечек.

Дизельные модели

М612

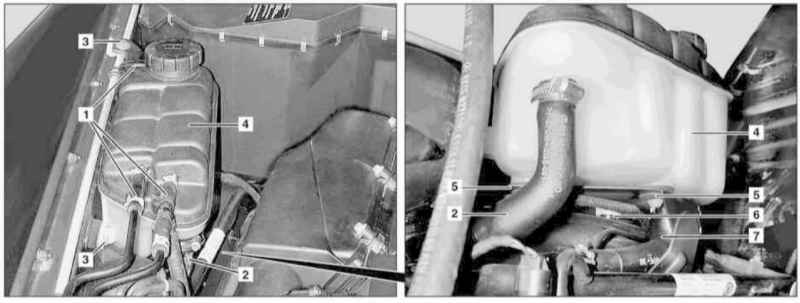

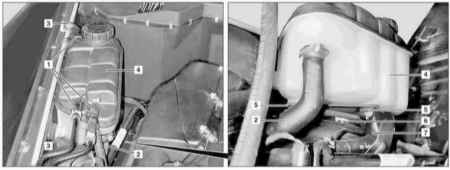

Детали установки расширительного бачка на дизельных моделях с двигателем М612

1 — Вентиляционные шланги
2, 7 — Шланг охладительного тракта
3 — Болт
4 — Расширительный бачок

5 — Резиновые опоры
6 — Разъем электропроводки датчика уровня охлаждающей жидкости

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите защиту картера.

Далее действуйте в соответствии с указаниями, приведенными выше в параграфах с 1 по 9.

М628

ПОРЯДОК ВЫПОЛНЕНИЯ

На дизельных, оборудованных двигателем серии 628, расширительный бачок крепится также, как на бензиновых моделях (см. выше).
