5.1.5. Снятие и установка термостата

Бензиновые модели

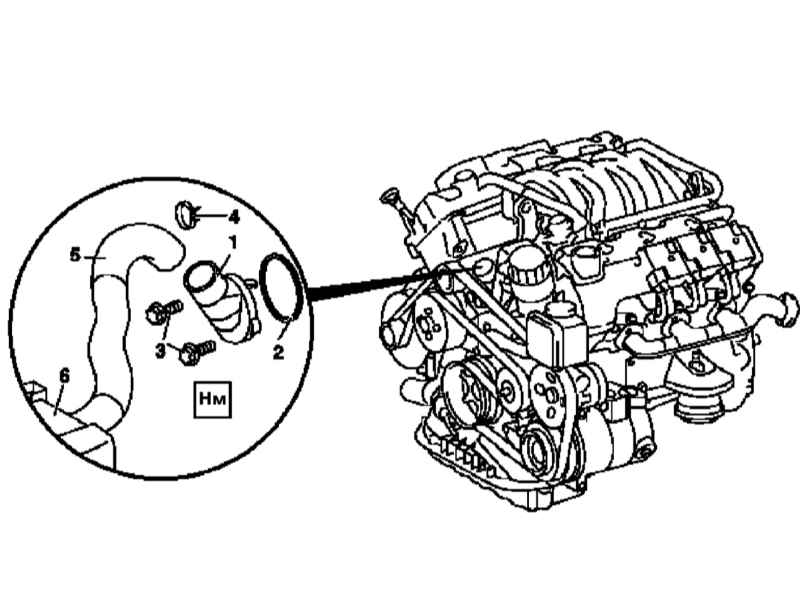

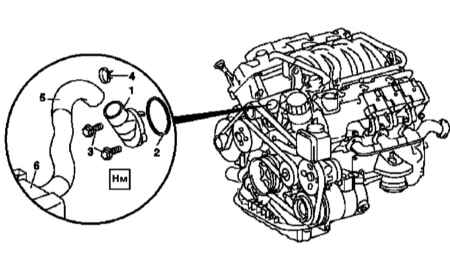

Детали установки сборки термостата на бензиновых двигателях

1 — Кожух термостата 2 — Уплотнительное кольцо 3 — Крепежные болты	4 — Хомут 5 — Шланг охладительного тракта 6 — Радиатор

ПОРЯДОК ВЫПОЛНЕНИЯ

Опорожните систему охлаждения (см. Главу Текущий уход и обслуживание). Снимите панель отделки силового агрегата/сборку воздухоочистителя. Отсоедините шланг охладительного тракта (5). Выверните крепежные болты (3) и снимите кожух термостата (1) в сборе с рабочим элементом. Во избежание необратимых повреждений рабочий элемент не следует извлекать из крышки, - в случае необходимости замена элемента производится в сборе с последней! Установка производится в обратном порядке. Не забудьте заменить уплотнительное кольцо (2), проследите, чтобы крепеж был затянут с требуемым усилием. В заключение проверьте систему охлаждения на наличие признаков развития утечек.

Дизельные модели

М612

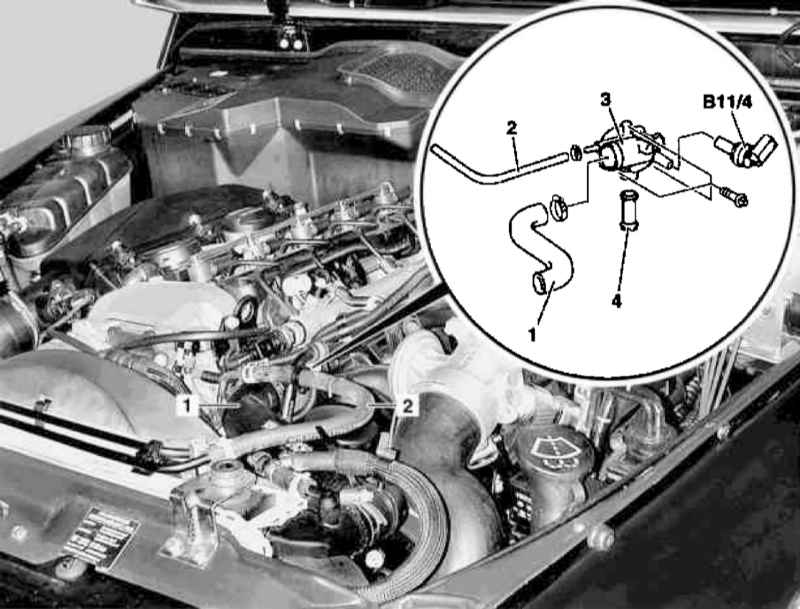

Детали установки термостата и датчика температуры охлаждающей жидкости на дизельном двигателе серии 612

1 — Шланг охладительного тракта 2 — Вентиляционный шланг 3 — Кожух термостата	4 — Соединительный штуцер В11/4 — Датчик температуры охлаждающей жидкости

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите защиту картера. Опорожните систему охлаждения (см. Главу Текущий уход и обслуживание). Снимите панели отделки крышки головки цилиндров. Отсоедините электропроводку от датчика температуры охлаждающей жидкости (В11/4). Отсоедините от кожуха термостата (3) линии охладительного (1) и вентиляционного (2) трактов, - проверьте состояние крепежных хомутов, в случае необходимости подготовьте замену. Снимите кожух термостата (3), - обратите внимание на установочное положение соединительного штуцера (4), приготовьте новую уплотнительную прокладку. Установка производится в обратном порядке. В заключение проверьте систему охлаждения на наличие признаков развития утечек.

М628

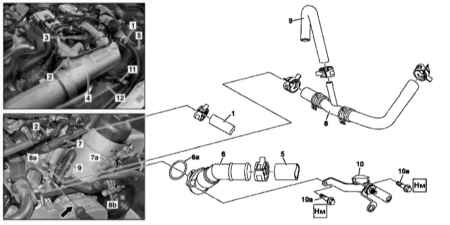

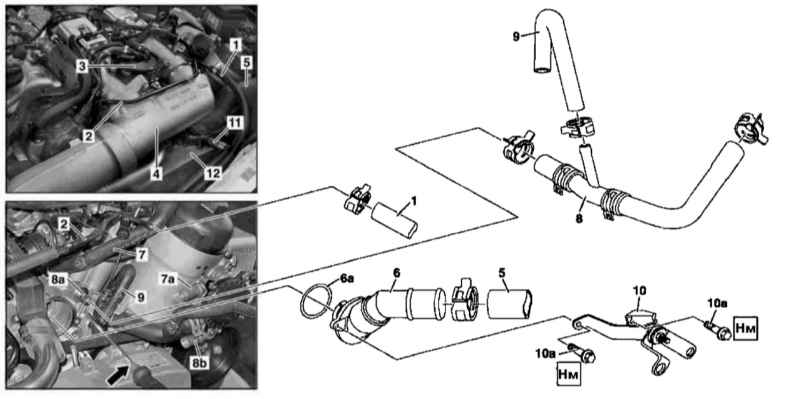

Детали установки термостата на дизельном двигателе серии 628

1 — Шланг охладительного тракта (вентиляция) 2 Вентиляционная линия 3 — Топливный фильтр 4 — Верхний воздуховод 5 — Шланг охладительного тракта 6 — Кожух термостата 6а — Уплотнительное кольцо 7 — Шланг охладительного тракта 7а — Соединительный штуцер на кожухе масляного фильтра	8 — Линия охладительного тракта 8а — Соединительный штуцер на картере двигателя 8b — Соединительный штуцер на кожухе масляного фильтра 9 — Шланг охладительного тракта 10 — Опорный кронштейн охладителя воздуха наддува 10а — Болты 11 — Шланг охладительного тракта 12 — Охладитель воздуха наддува

ПОРЯДОК ВЫПОЛНЕНИЯ

Поддомкратьте автомобиль и установите его на подпорки. Опорожните систему охлаждения (см. Главу Текущий уход и обслуживание). Снимите воздухоочиститель. Снимите кожух вентилятора системы охлаждения (см. Раздел Снятие и установка сборки вентилятора системы охлаждения). Установите экран защиты радиатора/конденсатора системы кондиционирования воздуха (оснащенная подходящим опорным кронштейном металлическая или пластмассовая пластина размером 400x680x1 мм). Снимите топливный фильтр (3) (см. Главу Текущий уход и обслуживание), - при установке фильтр разумно будет заменить. Отсоедините от вентиляционной линии (2) шланг охладительного тракта (1), - проверьте состояние крепежного хомута, в случае необходимости подготовьте замену. Отсоедините шланг охладительного тракта (11) от охладителя воздуха наддува (12), - проверьте состояние крепежного хомута, в случае необходимости подготовьте замену. Снимите исполнительное устройство привода дроссельной заслонки в сборе с верхним воздуховодом (4). Отсоедините от кожуха термостата (6) шланг охладительного тракта (5), - проверьте состояние крепежного хомута, в случае необходимости подготовьте замену. Отсоедините шланг охладительного тракта (7) от штуцера (7а) управляющего клапана системы вентиляции картера, - проверьте состояние крепежного хомута, в случае необходимости подготовьте замену. Отсоединив от штуцеров (8а и 8b) и шланга (9), снимите линию охладительного тракта (8). Снимите опорный кронштейн (10) охладителя воздуха наддува, - с целью обеспечения доступа к крепежному болту (10а) подденьте отверткой (стрелка) и отожмите в сторону шланг (9). Снимите кожух термостата (6) в сборе с рабочим элементом. Установка производится в обратном порядке. В заключение проверьте систему охлаждения на наличие признаков развития утечек.
