5.1.11. Снятие и установка обогревателя блока двигателя (при соответствующей комплектации)

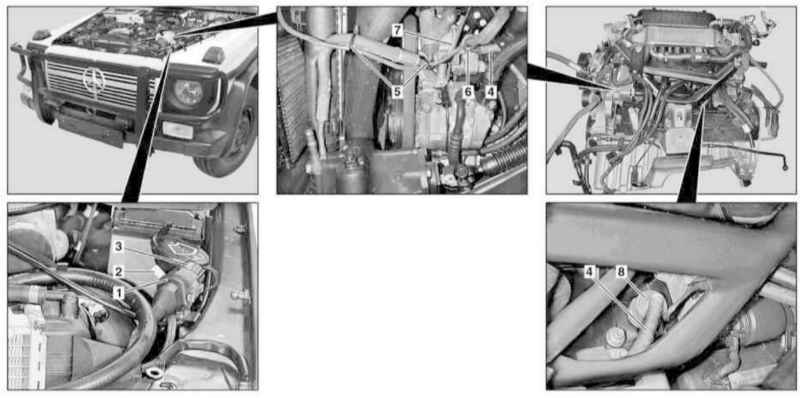

Детали установки обогревателя блока двигателя (модели 463.322/323, код НР1)


1 — Разъем электропроводки 2 — Пружинный фиксатор 3 — Крышка 4 — Электропроводка обогревателя блока двигателя	5 — Бандаж 6 — Хомут 7 — Опорный кронштейн 8 — Обогреватель блока двигателя

ПОРЯДОК ВЫПОЛНЕНИЯ

На моделях с кодом ET2 активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
Отсоедините отрицательный провод от батареи.
Поддомкратьте автомобиль и установите его на подпорки.
Снимите защиту картера.
Повернув до первого упора крышку системы охлаждения, сбросьте остаточное давление в охладительном тракте.
Опорожните систему охлаждения (см. Главу Текущий уход и обслуживание).
Снимите дополнительный отопитель (см. Раздел Снятие и установка циркуляционного насоса дополнительного отопителя STH (при соответствующей комплектации)).
Снимите воздухораспределитель (см. Главу Системы питания и выпуска отработавших газов).
Высвободите разъем (1) из пружинного фиксатора (2), затем снимите крышку (3).
С целью освобождения жгута электропроводки (4) обогревателя отпустите бандаж (5) и снимите хомут (6) с опорного кронштейна (7), - бандаж подлежит замене в обязательном порядке.
Снимите сборку обогревателя (8), - приготовьте сменное уплотнительное кольцо.
Установка производится в обратном порядке.
В случае необходимости долейте свежую жидкость в резервуар ГУР и прокачайте гидравлический тракт рулевого усилителя.
Удалите воздух из тракта системы охлаждения (см. Главу Текущий уход и обслуживание) и проверьте соответствующие компоненты на наличие признаков развития утечек.
На моделях с кодом ЕТ2 деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
В заключение произведите очистку памяти процессора системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
