5.1.6. Снятие и установка радиатора системы охлаждения

Бензиновые модели

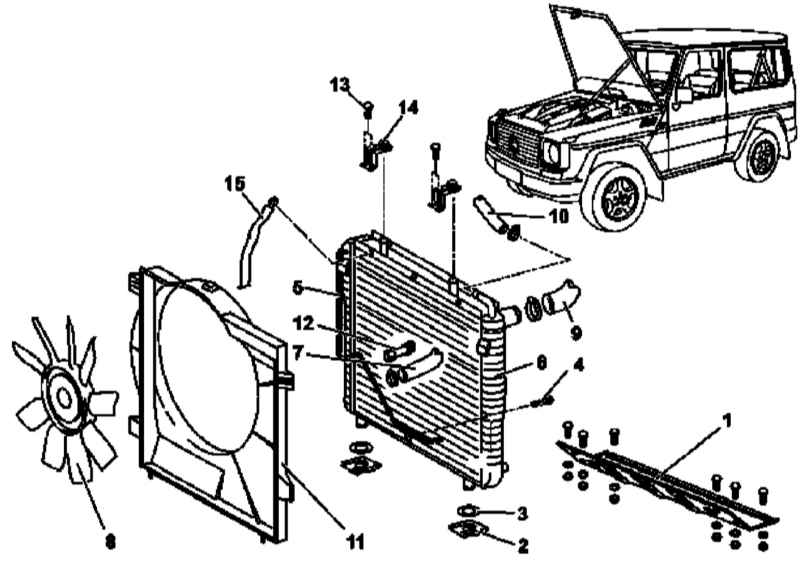

Детали установки радиатора на бензиновых моделях

1 — Защита картера 2 — Фиксаторы 3 — Шайбы 4 — Болт 5 — Линия охлаждения ATF 6 — Радиатор системы охлаждения 7 — Линия охладительного тракта (радиатор - водяной насос) 8 — Вентилятор системы охлаждения с вязкостной муфтой	9 — Линия охладительного тракта (радиатор - кожух термостата) 10 — Линия охладительного тракта (расширительный бачок - радиатор) 11 — Кожух вентиляторной сборки 12 — Линия охлаждения ATF 13 — Болты 14 — Опорные кронштейны 15 — Шина заземления

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите защиту картера (1). Опорожните систему охлаждения (см. Главу Текущий уход и обслуживание). Снимите крепежные фиксаторы (2) и шайбы (3). Выверните болт (4) крепления к радиатору (6) линии (5) охлаждения ATF. Отсоедините от радиатора (6) линию охладительного тракта (7). Отсоедините от радиатора (6) линию (12) охлаждения ATF. Снимите сборку вентилятора с вязкостной муфтой (8) (см. Раздел Снятие и установка сборки вентилятора системы охлаждения), - соединительная гайка крыльчатки имеет правостороннюю нарезку. Отсоедините от радиатора (6) линии охладительного тракта (9 и 10). Снимите кожух вентилятора (11) (см. Раздел Снятие и установка сборки вентилятора системы охлаждения). Отсоедините от радиатора (6) линию (5) охлаждения ATF. Выверните крепежные болты (13) и снимите опорные кронштейны (14). Отсоедините от радиатора (6) шину заземления (15). Снимите радиатор (6). Установка производится в обратном порядке, - проследите, чтобы направляющие штифты снизу упирались в резиновые демпферов на поперечной балке передка. В заключение проверьте систему охлаждения на наличие признаков развития утечек.

Дизельные модели

М612

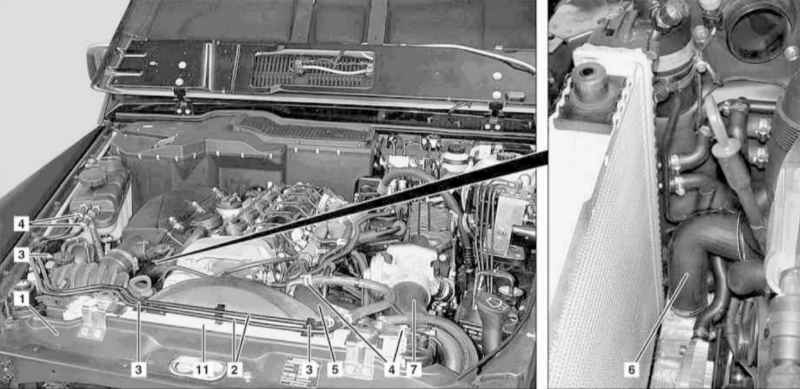

Детали установки радиатора на дизельных моделях с двигателем М612 (1 из 2)

1 — Верхняя поперечная балка передка 2 — Переливные линии охладительного тракта 3 — Опорные кронштейны 4 — Хомуты крепления шлангов	5 — Шланг охладительного тракта 6, 7 — Воздуховоды 11 — Радиатор

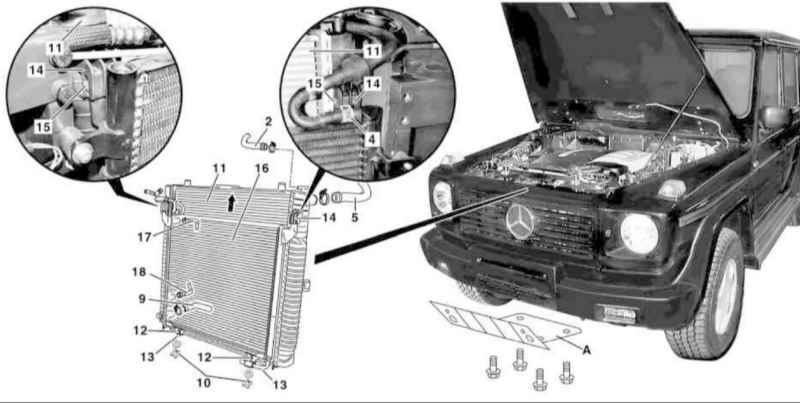

Детали установки радиатора на дизельных моделях с двигателем М612 (2 из 2)

2 — Переливные линии охладительного тракта 5, 9 — Шланги охладительного тракта 10 — Фиксаторы 11 — Радиатор 12 — Болты	13 — Направляющие штифты 14 — Крепежные элементы 15 — Резиновые демпферы 16 — Конденсатор 17, 18 — Линии охлаждения ATF А — Защита картера

ПОРЯДОК ВЫПОЛНЕНИЯ

Откройте капот и зафиксируйте его в вертикальном положении. Снимите панели отделки головки цилиндров. Снимите декоративную решетку радиатора (см. Главу Кузов). Поддомкратьте автомобиль и установите его на подпорки. Снимите защиту картера (А). Опорожните систему охлаждения (см. Главу Текущий уход и обслуживание). Снимите верхнюю поперечную балку передка (1) и отведите ее в сторону в сборе с замком фиксации капота. Отсоедините опорные кронштейны (3), отпустите крепежные хомуты (4) и снимите переливные линии охладительного тракта (2). Оцените состояние линий и крепежных хомутов, в случае необходимости приготовьте замену. Снимите сборку вентилятора с вязкостной муфтой (см. Раздел Снятие и установка сборки вентилятора системы охлаждения). Отпустите крепежные хомуты и снимите воздуховоды (6 и 7), - сразу же закупорьте отверстия в охладителе во избежание попадания в них охлаждающей жидкости, оцените состояние уплотнительных колец, в случае необходимости приготовьте замену. Присутствие на воздушных рукавах небольшого количества масла объясняется нормальным функционированием системы вентиляции картера и является допустимым. Отсоедините линии охлаждения ATF (17 и 18), - приготовьтесь к сбору проливаемой жидкости, - и соедините их между собой посредством отрезка шланга внутренним диаметром 12 мм. Отсоедините шланг охладительного тракта (9), - проверьте состояние крепежных хомутов, в случае необходимости приготовьте замену. Снимите фиксаторы (10) крепления радиатора (11). Выверните болты (12). Подняв радиатор, отделите его от нижней поперечной балки передка и извлеките из двигательного отсека. Установите экран защиты радиатора/конденсатора системы кондиционирования воздуха (оснащенная подходящим опорным кронштейном металлическая или пластмассовая пластина размером 400x680x1 мм). Установка производится в обратном порядке. Проследите, чтобы направляющие штифты (13) попали в резиновые проходные втулки на нижней поперечной балке передка, также удостоверьтесь в правильности посадки крепежных элементов (14) и резиновых демпферов (15) на конденсаторе (16). В заключение проверьте систему охлаждения на наличие признаков развития утечек.

М628

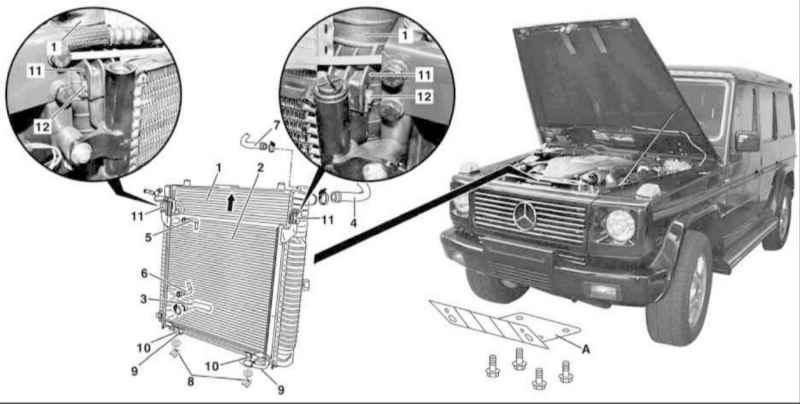

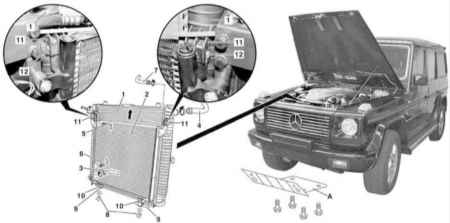

Детали установки радиатора на дизельных моделях с двигателем М628

1 — Радиатор системы охлаждения 2 — Конденсатор 3, 4 — Линии охладительного тракта 5, 6 — Линии охлаждения ATF 7 — Вентиляционная линия 8 — Крепежные фиксаторы	9 — Направляющие штифты 10 — Болты 11 — Крепежные элементы 12 — Резиновые демпферы А — Защита картера
