5.1.3. Проверка крышки системы охлаждения, замена шлангов системы охлажденияПроверка крышки
Проверка крышки системы охлаждения

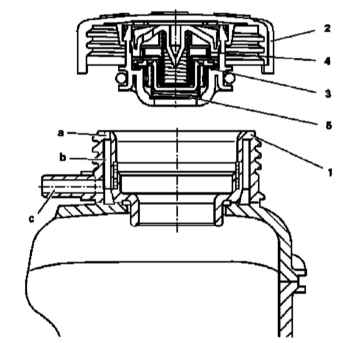

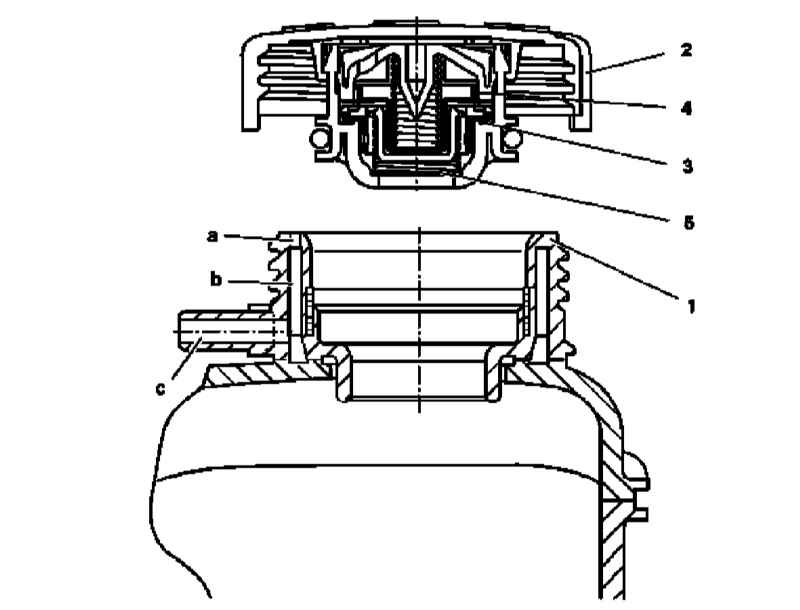

Конструкция резьбовой крышки двухступенчатого типа
|
|
- Дав двигателю остыть, осторожно откройте крышку системы охлаждения, - крышка может иметь байонетную (А) или резьбовую (В) конструкцию: первая применяется на бензиновых моделях, вторая - на дизельных моделях. Имеет смысл немного подробнее остановиться на принципе функционирования резьбовой крышки, используемой на моделях, оборудованных двигателем серии 612. Крышка открывается в два приема: при повышении давления в системе до первого контрольного значения открывается вмонтированный в крышку нижний редукционный клапан, обеспечивая доступ во внутреннюю камеру крышки. При дальнейшем увеличении давления срабатывает верхний редукционный клапан и сброс давления осуществляется через специальные вентиляционные сверления в горловине расширительного бачка, - избыток газовой фазы поступает в кольцевую выточку горловины и далее через выпускной ниппель в атмосферу. Такая конструкция позволяет избежать переполнения расширительного бачка.
|
|
Крышка байонетного типа
|
|

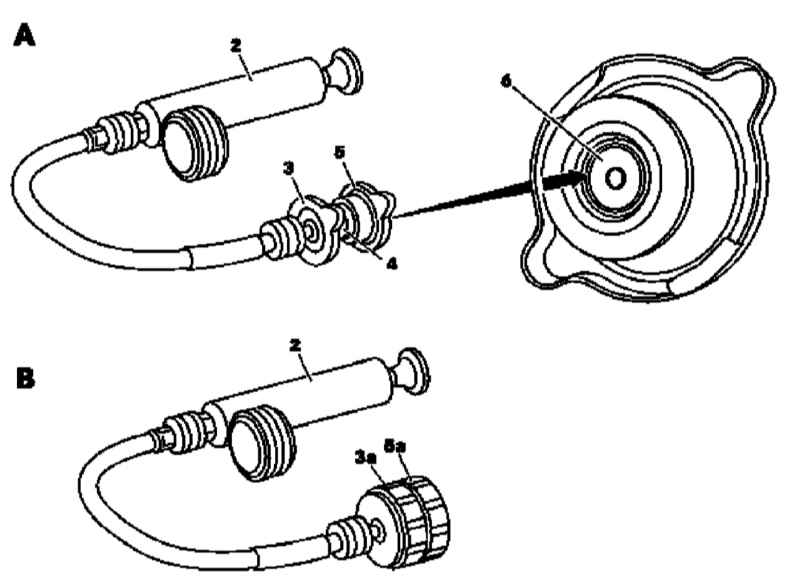

- Подсоедините насадку (4) с крышкой (3) к тестеру (2).
- Подсоедините к насадке (4) крышку системы охлаждения (5).
- Создав требуемое давление (см. Спецификации), удостоверьтесь в исправности срабатывания редукционного клапана (6), - клапан должен плотно прижиматься к резиновому уплотнителю (стрелка) и слегка приподниматься при отпускании пружины.
- Неисправную крышку замените.
|
|
Резьбовая крышка двухступенчатого типа
|
|
- Подсоедините к тестеру (2) насадку (3а).
- Наверните на насадку крышку системы охлаждения (5а).
- Накачав требуемое давление (см. Спецификации), удостоверьтесь в исправности срабатывания обоих редукционных клапанов.
- Неисправную крышку замените.
|
|
Замена шлангов
|
|
- Выявленные в процессе проверки состояния компонентов системы охлаждения (см. Главу Текущий уход и обслуживание) поврежденные шланги подлежат замене в обязательном порядке.
- Слейте жидкость из системы охлаждения (см. Главу Текущий уход и обслуживание).
- Ослабьте и отведите в сторону крепежные хомуты. Аккуратно снимите шланг с приемных патрубков. Если шланг не поддается снятию, попробуйте повращать его, стараясь не повредить патрубок, поломка которого чревата значительными затратами, - помните, что патрубки радиатора относятся к числу достаточно хрупких компонентов! Если шланг не поддается, его необходимо разрезать, - стоимость нового шланга несопоставима с затратами на приобретение сменного радиатора. Прежде чем разрезать шланг, приготовьте подходящий по типоразмеру сменный элемент.
- При установке нового шланга сначала наденьте на него хомуты, после чего установите шланг на патрубки. Если изначально устанавливались хомуты стяжного типа, замените их на винтовые/червячные. Для облегчения установки жестких шлангов смочите внутренние поверхности их концов мыльной водой или нагрейте в горячей воде, - во избежание расслоений не опускайте шланг в кипящую воду.
- После установки шланга на патрубки проверьте правильность его прокладки в двигательном отсеке. Установите хомуты на концы шланга, заведя их за развальцовку патрубков, и затяните их.
- Заправьте систему охлаждения (см. Главу Текущий уход и обслуживание).
- Запустите двигатель и удостоверьтесь в отсутствии признаков развития утечек охлаждающей жидкости из обслуженного узла.
|
|
|
