4.9. Проверка правильности установки угла опережения зажигания на бензиновых моделях

Проверка угла опережения зажигания на бензиновых моделях

ПОРЯДОК ВЫПОЛНЕНИЯ

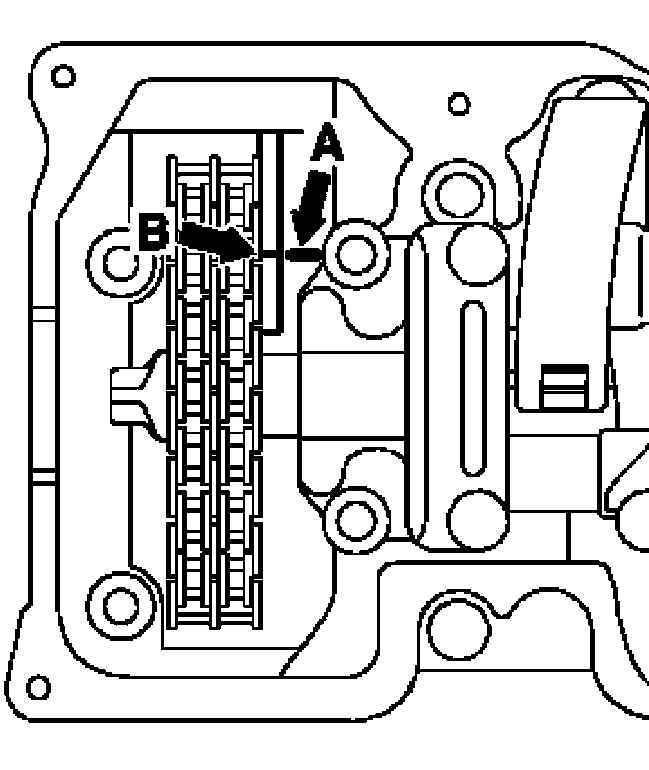

Соответствующий иллюстративный материал представлен на иллюстрации Установка базового положения распределительных валов бензиновых двигателей М112/113 и иллюстрации выше, к которым относятся все встречающиеся в тексте ссылки.
Снимите крышки головки цилиндров (см. иллюстрацию Детали установки крышек головок цилиндров на бензиновых двигателях М112/113 (на примере М112)).
На оборудованных воздушным насосом моделях отболтите комбинированный клапан (правая головка), - уплотнительная прокладка клапана подлежит замене в обязательном порядке.
Проверьте правильность установки угла опережения зажигания (см. Спецификации).
Разверните двигатель в положение 40° после ВМТ поршня первого цилиндра (см. Раздел Проверка и регулировка базового положения распределительных валов).
Проверьте базовое положение распределительных валов (см. Раздел Проверка и регулировка базового положения распределительных валов).
На моделях, оборудованных двигателем М112, проверьте базовое положение балансировочного вала (см. Раздел Проверка базового положения балансировочного вала (только двигатели М112 и 628)).
Установка производится в обратном порядке.
