7.4.8. Снятие и установка регулятора напряжения. Замена щеток

1. Снимите генератор, обратитесь к соответствующему разделу.
2. Отверните гайки на клеммах.

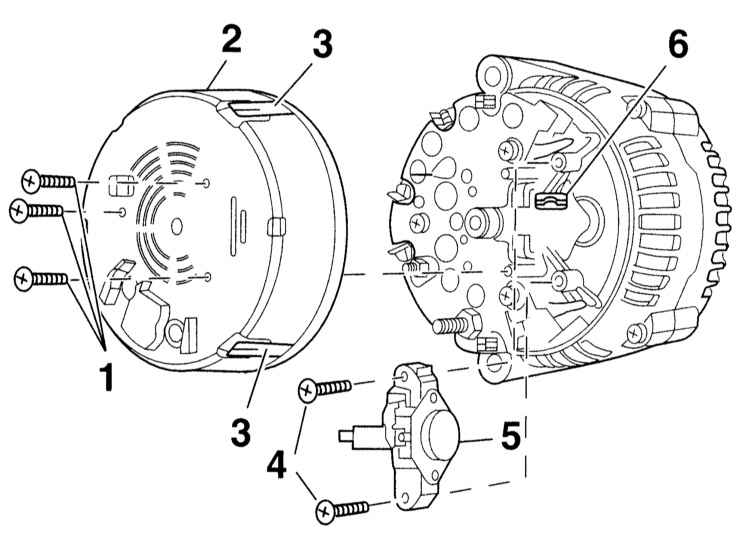

3. Выверните винты (1) и снимите с генератора защитную крышку (2), разведя при этом стопорные планки (3). В зависимости от модели двигателя могут устанавливаться генераторы различной мощности.

4. Выверните винты (4) и выньте в сторону регулятор (5). (6) – присоединение массы.
5. Замените щётки, для чего отпаяйте кабели.
6. Проверьте износ контактных колец, при необходимости, проточите их и отполируйте (работа СТО).

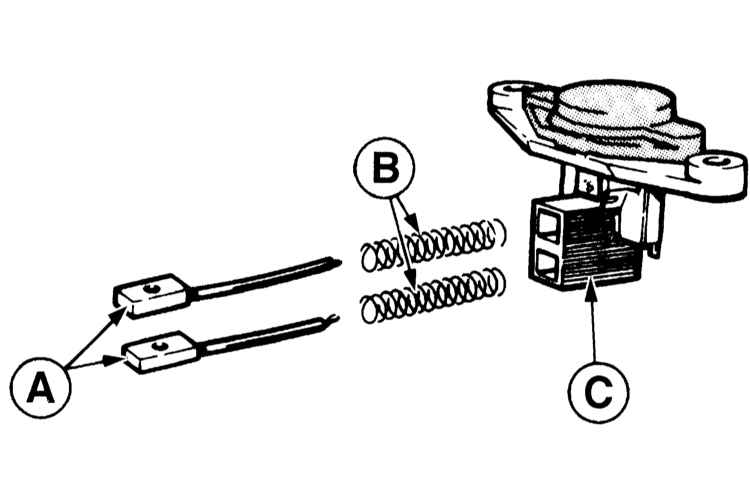

1. Вставьте новые щётки (А) и пружины (В) в щёткодержатель (С) и припаяйте их. Иллюстрация носит информативный характер и не может полностью соответствовать рассматриваемой модели.

2. Чтобы исключить попадание припоя при пайке новых щёток, удерживайте кабели плоскогубцами.

Припой приводит к твердению тросиков, что делает их не работоспособными.

3. Установите и закрепите регулятор напряжения.
4. После установки новых щёток проверьте легкость их хода в щёткодержателях.
5. Закрепите на генераторе защитный кожух.
6. Закрепите гайки на клеммах.
7. Установите генератор, обратитесь к соответствующему разделу.
