7.4.11. Снятие и установка тягового реле стартёра

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите стартёр, обратитесь к соответствующему разделу.
2.Зажмите стартёр в струбцине. Зажимные губки для защиты обверните тряпкой.

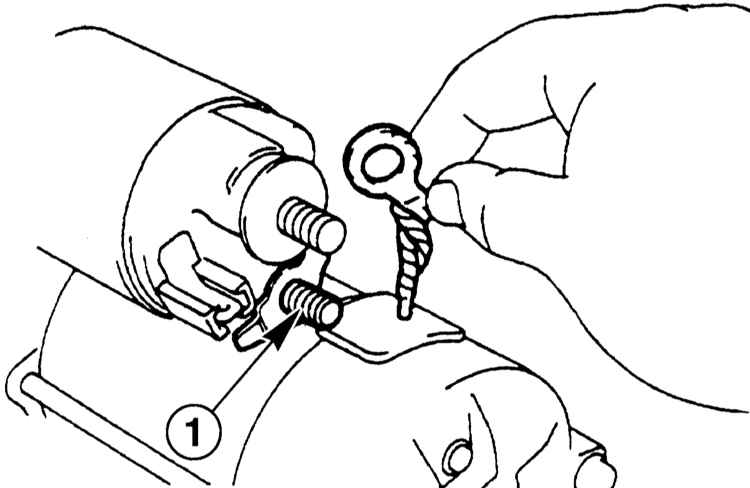

3. Отверните гайку и отсоедините кабель от клеммы (1) на тяговом реле.

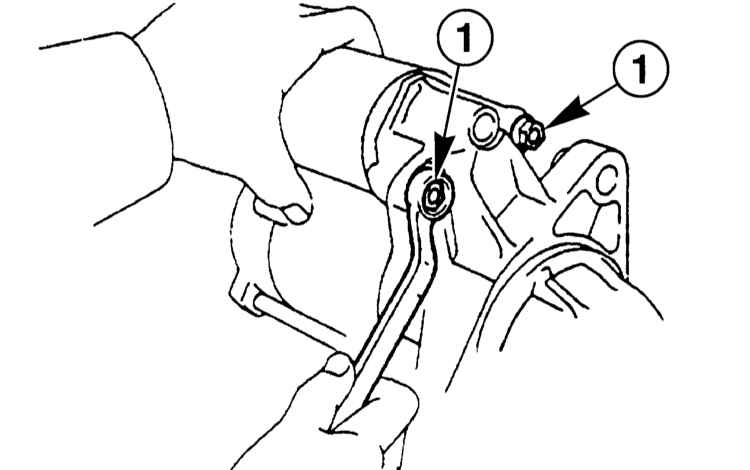

4. Отверните гайки (1) и выньте тяговое реле из блока стартёра.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Смажьте сопрягаемую поверхность блока стартёра герметиком.
2. Соедините тяговое реле с блоком стартёра и закрепите.
3. Закрепите кабель к клемме тягового реле.
4. Проверьте стартёр перед установкой в отсоединенном состоянии.
5. Установите стартёр, обратитесь к соответствующему разделу.
