4.5.3. Снятие и установка клинового ремня

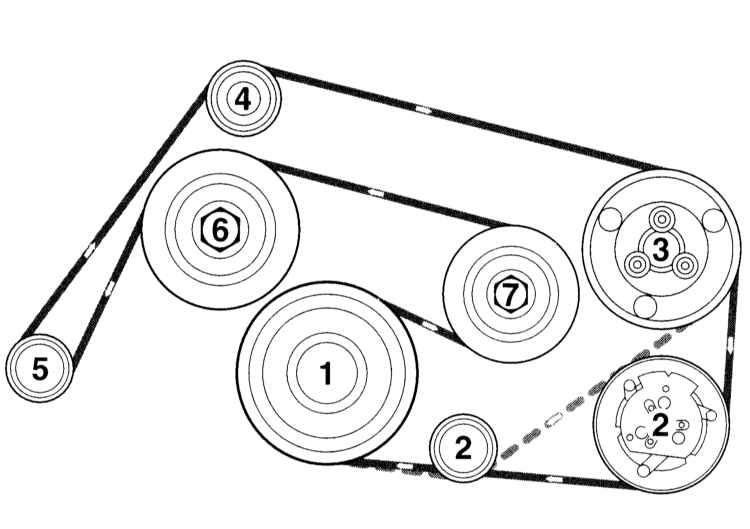

Схема прокладки клинового ремня. Двигатель 112


1 — Коленчатый вал 2 — Отклоняющий ролик 1 или компрессор 3 — Насос гидроусилителя 4 — Отклоняющий ролик 2	5 — Генератор 6 — Насос охлаждающей жидкости 7 — Натяжной ролик

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Ослабьте натяжение клинового ремня.
2. Исполнение 1: Поставьте ключ Torx на центральном винте натяжного ролика.
3. Исполнение 2: Поставьте гаечный ключ на шестигранник сверху натяжного ролика.
4. Наклоните натяжное устройство против часовой стрелки и зафиксируйте выколоткой или стопорным пальцем диаметром 5 мм. Для этого вставьте стопорный палец через отверстие в натяжном устройстве.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Наденьте клиновой ремень, начиная с натяжного ролика. Далее надевайте ремень в соответствии с нумерацией, приведенной на рисунке.
2. Немного поверните натяжной ролик против часовой стрелки и выньте стопорный палец. Затем медленно поверните натяжной ролик по часовой стрелке, следя за правильностью положения ремня на шкивах.
