4.6.2. Установка поршня первого цилиндра в положение ВМТ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите крышку головки цилиндров, обратитесь к Разделу Снятие и установка крышки головки цилиндров.

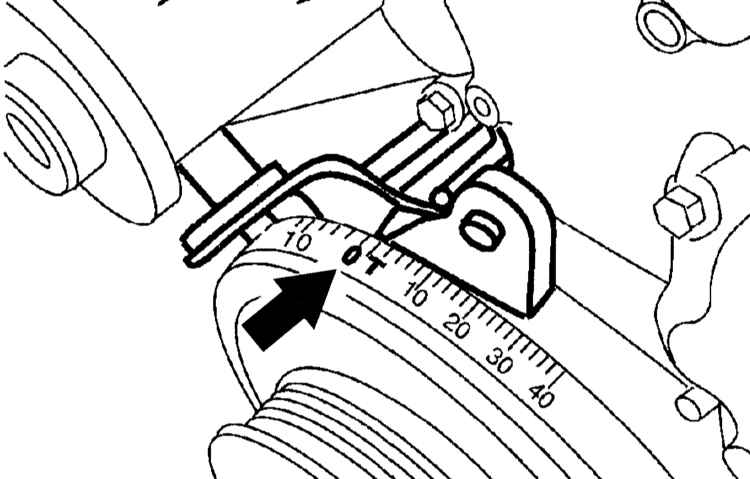

2. Установите поршень первого цилиндра в положение ВМТ. Для этого переключите коробку передач в положение нейтрального хода и проверните коленчатый вал торцевым ключом за центральный болт крепления шкива коленчатого вала в направлении вращения двигателя, т.е. по часовой стрелке. Вращайте коленчатый вал, пока метка «ОТ» на шкиве и указатель не совпадут.

Не вращайте коленвал двигателя в обратном направлении. Не вращайте коленвал двигателя за болт крепления звездочки распределительного вала.

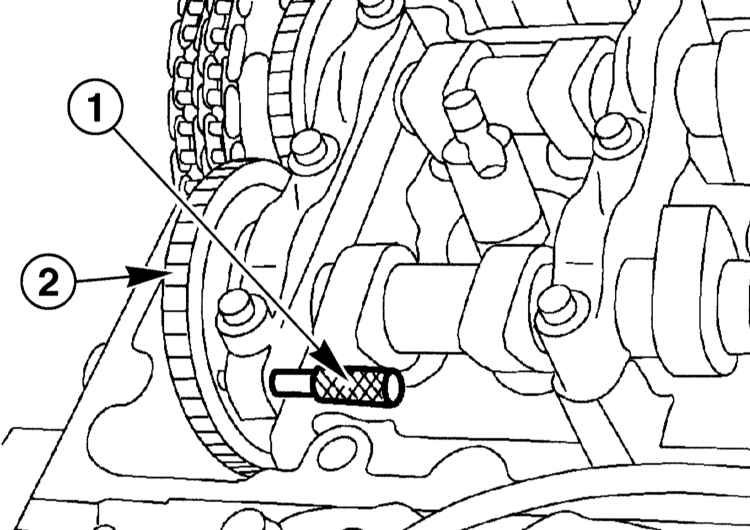

3. В этом положении выколотка (1) (стопорный штифт) должна вводиться через первую крышку подшипников распределительного вала в отверстие в звездочке (2) распределительного вала впускных клапанов. В противном случае проверните коленчатый вал на полный оборот и снова вставьте выколотку.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выньте стопорный штифт.
2. Установите крышку головки цилиндров, обратитесь к соответствующему разделу.
