6.3.6. Снятие и установка охладителя EGR, - дизельные модели

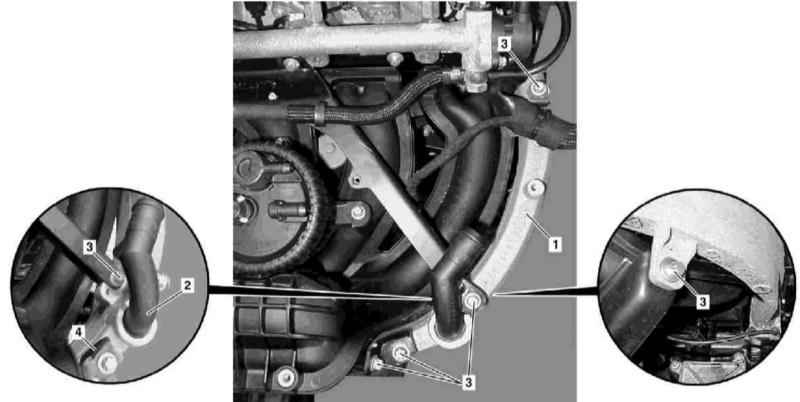

Детали установки охладителя EGR на моделях 163.113 (двигатель серии 612)

1 — Охладитель EGR 2 — Патрубок подсоединения к тракту системы охлаждения	3 — Болты 4 — Опорный кронштейн

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки охладителя EGR на моделях 163.113 (двигатель серии 612) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Опорожните систему охлаждения (см. Главу Системы питания и выпуска отработавших газов). Снимите панели отделки крышки головки цилиндров. Выверните крепежные винты (3) и снимите опорный кронштейн (4) с патрубком подключения к тракту системы охлаждения (2). Выверните оставшиеся крепежные болты (3), снимите сборку охладителя EGR (1) с головки цилиндров и отделите его от системы выпуска отработавших газов. Установка производится в обратном порядке, - не забудьте заменить уплотнительную прокладку. В заключение запустите двигатель и проверьте компоненты системы выпуска отработавших газов на наличие признаков развития утечек.

М628

Охладитель

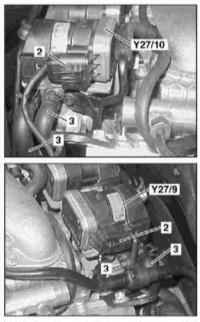

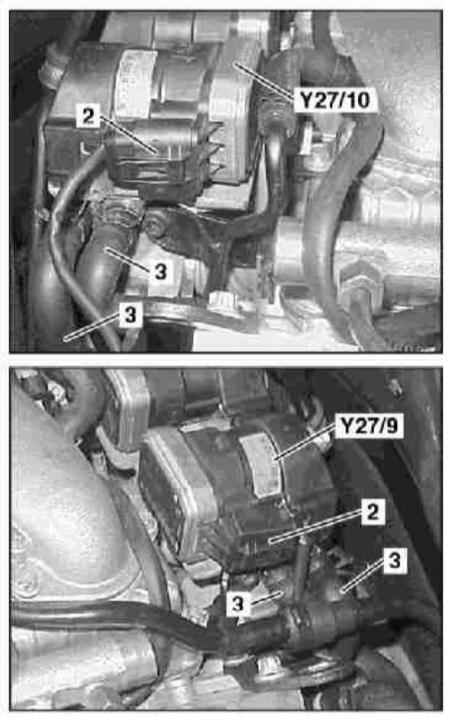

Детали установки охладителя EGR на моделях 163.128 (двигатель серии 628)

2 — Контактные разъемы электропроводки 3 — Линии охладительного тракта	Y27/9 — Левый позиционер EGR Y27/10 — Правый позиционер EGR

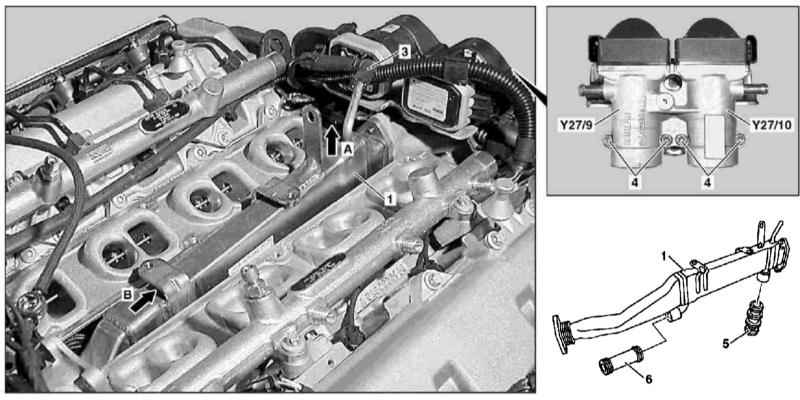

Детали установки охладителя EGR на моделях 163.128 (двигатель серии 628)

1 — Охладитель EGR 4 — Болты 5 — Соединительный узел	6 — Соединительный узел А — Потянуть В — Потянуть

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки охладителя EGR на моделях 163.128 (двигатель серии 628) показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки. Охладитель EGR (1) снимается в сборе позиционерами (Y27/9 и Y27/10). Снимите сборку воздухораспределителя (см. Раздел Обслуживание компонентов впускного воздушного тракта). Рассоедините контактные разъемы электропроводки (2). Отсоедините линии охладительного тракта (3) от позиционеров (Y27/9 и 27/10) и охладителя (1) EGR. Сначала потяните вверх (стрелка А) заднюю часть охладителя (1), затем подайте сборку вперед (стрелка В) и рассоедините штуцерные разъемы (5 и 6), - уплотнительные кольца подлежат замене в обязательном порядке. В случае необходимости снимите со сборки охладителя (1) позиционеры (Y27/9 и Y27/10) (см. ниже). Установка производится в обратном порядке, - не забудьте заменить уплотнительную прокладку (см. ниже).

Позиционеры

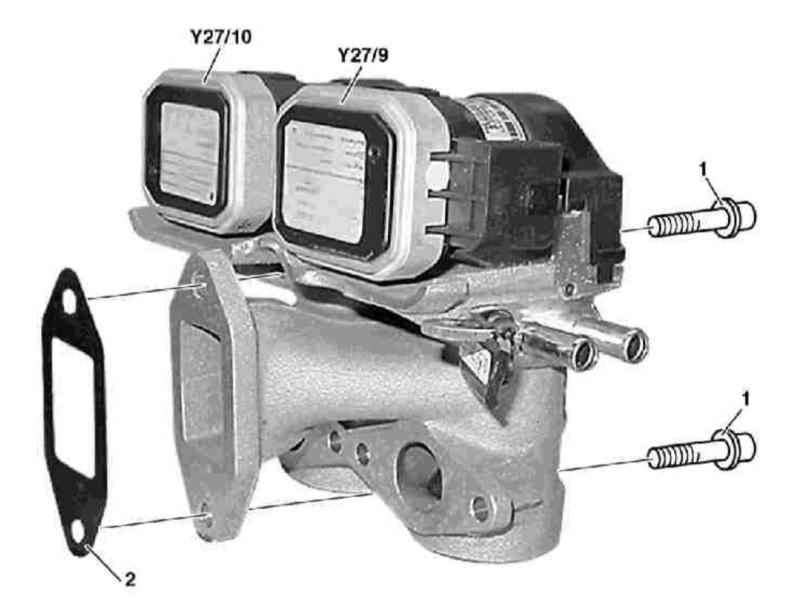

Детали установки позиционеров EGR на моделях 163.128 (двигатель серии 628)

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки позиционеров EGR показаны на сопр. иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Снимите охладитель (см. выше) Выверните крепежные болты (1) и снимите позиционеры (Y27/9 и Y27/10) со сборки охладителя EGR. Установка производится в обратном порядке, - не забудьте заменить уплотнительную прокладку (2).
