6.3.2. Замена передних секций системы выпуска отработавших газов на бензиновых моделях

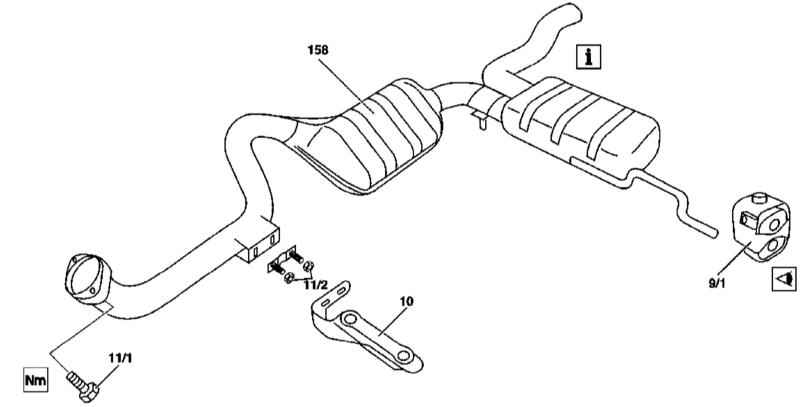

Детали установки передней секции системы выпуска отработавших газов на моделях 163.136 (двигатель серии 111)

9/1 — Резиновый подвес 10 — Кронштейн подвески системы выпуска отработавших газов на картере трансмиссии 11/1 — Болты	11/2 — Гайки 158 — Трехфункциональный каталитический преобразователь (TWC)

ПОРЯДОК ВЫПОЛНЕНИЯ

В состав передней секции входит трехфункциональный каталитический преобразователь (TWC). Детали установки сборки передней секции системы выпуска отработавших газов с трехфункциональным каталитическим преобразователем (TWC) на моделях 163.136 (двигатель серии 111) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Подоприте трансмиссию и снимите заднюю опору подвески силового агрегата (см. Главу Двигатель). Отдайте гайки (11/2) крепления передней секции системы выпуска отработавших газов к опорному кронштейну (10). Отболтите кронштейн (10) от картера трансмиссии. Отпустите приваренный хомут крепления задней секции к передней. Снимите переднюю секцию с резиновых подвесов (9/1). Оцените состояние подвесов, дефектные элементы замените. Отделите сборку передней секции от задней и извлеките ее из-под автомобиля. Проверьте состояние термозащитных экранов днища, вышедшие из строя компоненты замните. Установка производится в обратном порядке. Утилизация вышедших из строя каталитических преобразователей должна производиться с соблюдением законодательных норм!

М112/113 (кроме ML 55 AMG)

Детали установки передней секции системы выпуска отработавших газов на моделях с двигателями серий 112 и 113, кроме ML 55 AMG

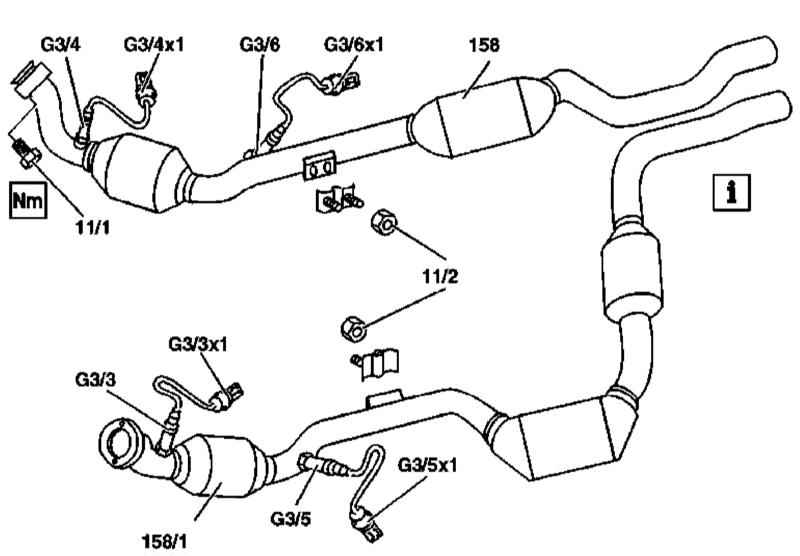

11/1 — Болты 11/2 — Гайки 158 — Задний TWC 158/1 — Передний TWC G3/3 — Левый докаталитический лямбда-зонд G3/3x1 — Контактный разъем электропроводки левого докаталитического лямбда-зонда G3/4 — Правый докаталитический лямбда-зонд	G3/4x1 — Контактный разъем электропроводки правого докаталитического лямбда-зонда G3/5 — Левый посткаталитический лямбда-зонд G3/5x1 — Контактный разъем электропроводки левого посткаталитического лямбда-зонда G3/6 — Правый посткаталитический лямбда-зонд G3/6x1 — Контактный разъем электропроводки правого посткаталитического лямбда-зонда

ПОРЯДОК ВЫПОЛНЕНИЯ

В состав каждой передней секции входят два (передний и задний) трехфункциональных каталитических преобразователя (TWC). Детали установки передних секций системы выпуска отработавших газов на моделях, оборудованных двигателями серий 112 и 113 (кроме ML 55 AMG), показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Поддомкратьте передок автомобиля и установите его на подпорки. Отсоедините электропроводку от диагностических датчиков. Отпустите приваренные хомуты и отделите передние секции системы выпуска от задней. Отдайте гайки (11/2) крепления передних секций системы выпуска к кронштейну на картере трансмиссии, - гайки подлежат замене в обязательном порядке. Снимите передние колеса и локеры защиты колесных арок. Выверните болты (11/1) и отделите приемные трубы передних секций системы выпуска от выпускных коллекторов двигателя, - в случае необходимости замените коллекторные гайки. Извлеките освобожденные передние секции из-под автомобиля. Установка производится в обратном порядке. Утилизация вышедших из строя каталитических преобразователей должна производиться с соблюдением законодательных норм!

Модели ML 55 AMG

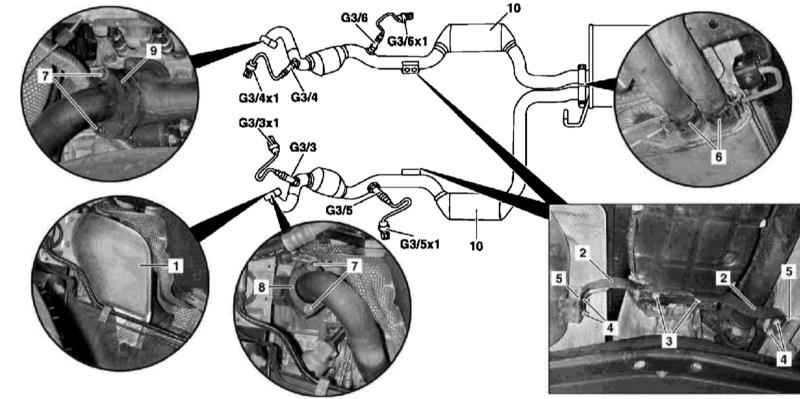

Детали установки передней секции системы выпуска отработавших газов на моделях ML 55 AMG

1 — Термозащитный экран 2 — Держатель 3 — Болты 4 — Гайки 5 — Резьбовая планка 6 — Крепежные хомуты 7 — Болты 8 — Фланцевое соединение левой приемной трубы 9 — Фланцевое соединение правой приемной трубы

10 — Каталитические преобразователи (TWC) G3/3 — Левый докаталитический лямбда-зонд G3/3x1 — Контактный разъем электропроводки левого докаталитического лямбда-зонда G3/4 — Правый докаталитический лямбда-зонд G3/4x1 — Контактный разъем электропроводки правого докаталитического лямбда-зонда G3/5 — Левый посткаталитический лямбда-зонд G3/5x1 — Контактный разъем электропроводки левого посткаталитического лямбда-зонда G3/6 — Правый посткаталитический лямбда-зонд G3/6x1 — Контактный разъем электропроводки правого посткаталитического лямбда-зонда

ПОРЯДОК ВЫПОЛНЕНИЯ

В состав каждой передней секции входят два (передний и задний) трехфункциональных каталитических преобразователя (TWC). Детали установки передних секций системы выпуска отработавших газов на моделях ML 55 AMG, показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Снимите передние колеса и локеры защиты колесных арок. Снимите передние пружины. Отсоедините электропроводку от лямбда-зондов. Выверните крепежные болты (3), отдайте гайки (2) и снимите опорный кронштейн (2), - проверьте состояние резьбовых планок (5), в случае необходимости произведите замену, гайки подлежит замене в обязательном порядке. Отпустите приваренные крепежные хомуты (6), - хомутные гайки подлежит замене в обязательном порядке. Отсоедините передние секции системы выпуска от задней. Выверните болты (7) фланцевых соединений (8 и 9), отделите приемные трубы от выпускных коллекторов и извлеките переднюю секцию системы выпуска отработавших газов из-под автомобиля, - постарайтесь не повредить термозащитные экраны, в случае необходимости замените коллекторные гайки и фланцевые болты. Установка производится в обратном порядке. Утилизация вышедших из строя каталитических преобразователей должна производиться с соблюдением законодательных норм!
