6.3.5. Снятие и установка клапана EGR, - М112/113

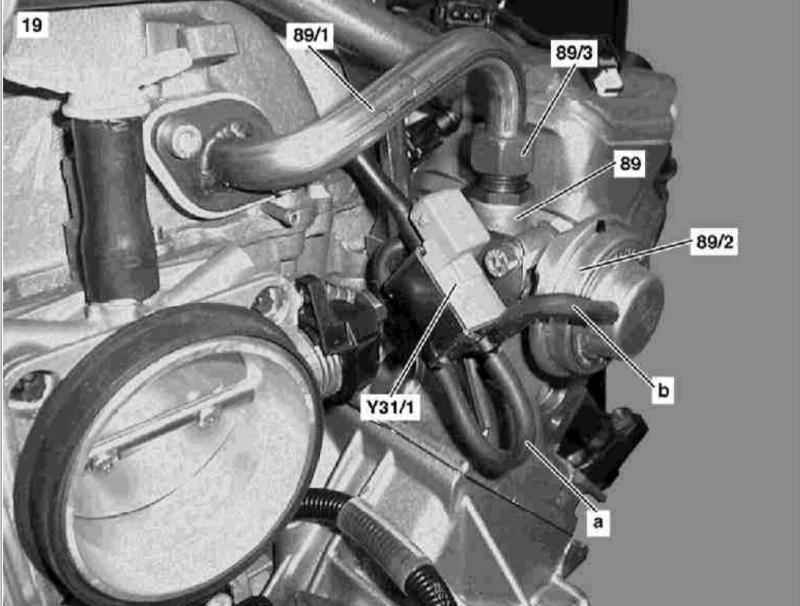

Детали установки клапана EGR на бензиновых моделях с двигателями серий 112 и 113

19 — Впускной трубопровод 89 — Клапан EGR 89/1 — Трубка EGR 89/2 — Вакуумный блок управления	89/3 — Штуцерная гайка а — Разрежение от впускного трубопровода b — Разрежение контролируемой глубины от трансдюсера системы рециркуляции к клапану EGR Y31/1 — Вакуумный трансдюсер EGR

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки клапана EGR на моделях, оборудованных двигателями серий 112 и 113, показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Снимите крышку воздухоочистителя. Снимите впускной воздуховод в сборе с датчиком MAF. Отдайте штуцерную гайку (89/3) на клапане EGR (89). Отсоедините трубку EGR (89/1) от впускного трубопровода (19) и головки цилиндров. Отсоедините электропроводку от трансдюсера EGR (Y31/1). Снимите клапан EGR (89). Установка производится в обратном порядке, - во избежание заклинивания рычага привода дроссельной заслонки, проследите за правильностью прокладки вакуумной трубка, идущей от трансдюсера EGR (Y31/1).
