14.10.8. Снятие и установка датчика температуры наружного воздуха

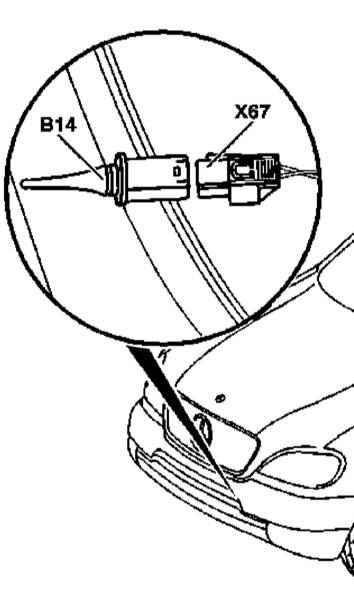

Детали установки датчика температуры наружного воздуха

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки датчика температуры наружного воздуха показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

Откройте капот и зафиксируйте его в вертикальном положении.

Потянув наружу, высвободите датчик температуры наружного воздуха (В14) из своей опоры на бампере.

Рассоедините контактный разъем (Х67) электропроводки и снимите датчик (В14).

Установка производится в обратном порядке.

Удостоверьтесь в исправности функционирования датчика.
