14.10.3. Снятие, установка и замена ламп противотуманных фар

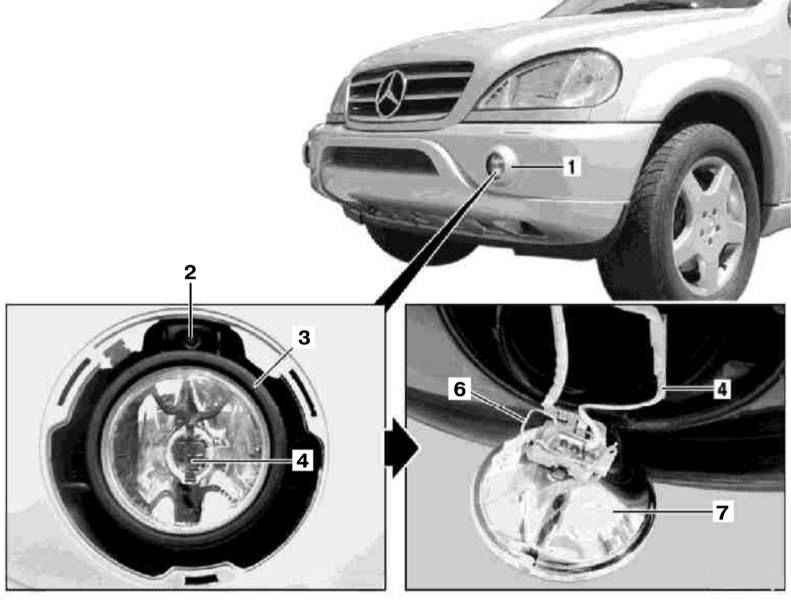

Детали установки противотуманной фары и ее лампы (версия 1)

1 — Крышка
2 — Болт
3 — Кожух фары
4 — Лампа

5 — Контактный разъем электропроводки
6 — Блокирующий механизм
7 — Рефлектор

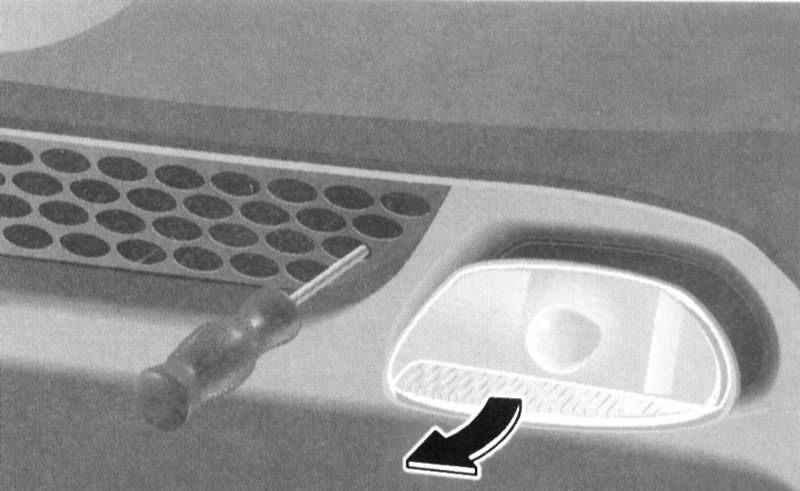

Снятие противотуманной фары (версия 2)

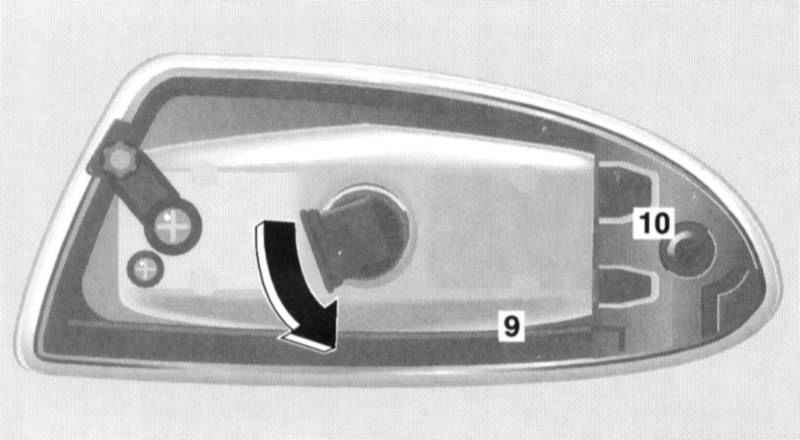

Замена лампы противотуманной фары (версия 2)

9 — Лампа

10 — Стопорные язычки

Соответствующий иллюстративный материал представлен на иллюстрациях, к которой относятся все встречающиеся в тексте ссылки.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки противотуманных фар показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

Снимите с бампера крышку (1), - постарайтесь не повредить стопорные язычки.

Выверните болт (2).

Высвободите сборку противотуманной фары из своего посадочного гнезда в переднем бампере.

Установка производится в обратном порядке.

Замена лампы

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите с бампера крышку (1), - постарайтесь не повредить стопорные язычки
Повернув против часовой стрелки, снимите кожух противотуманной фары (3).
Поддев подходящим клином, высвободите из кожуха рефлектор (7).
Рассоедините контактный разъем (5) электропроводки и извлеките лампу (4) с задней стороны рефлектора (7), - постарайтесь не прикасаться к колбе лампы голыми пальцами (правильнее всего будет выполнять работу в чистых хлопчатобумажных перчатках).
Установка производится в обратном порядке, - проследите за надежностью защелкивания всех фиксаторов.
