14.10.7. Замена ламп салонных светильников

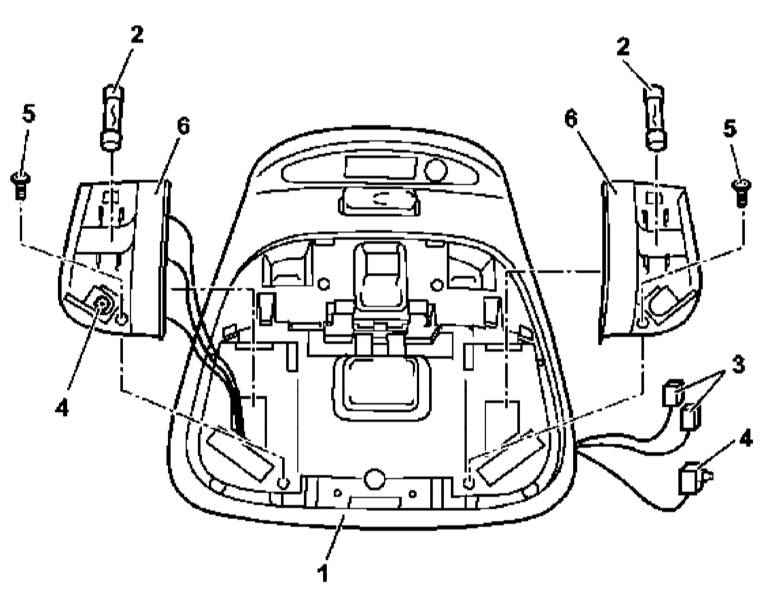

Конструкция переднего салонного светильника
|
|
- Конструкция переднего салонного светильника показана на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите потолочную консоль (1).
- Извлеките нуждающуюся в замене лампу (2).
- Высвободив из фиксаторов, снимите с консольной панели (1) патроны лампы (3).
- Извлеките из рефлектора (6) выключатель (4).
- Выверните винты (5) и, поддев, осторожно высвободите из консольной панели (1) рефлектор (6) светильника.
- Установка производится в обратном порядке. В заключение проверьте исправность функционирования светильников.
|
|
Задний светильник

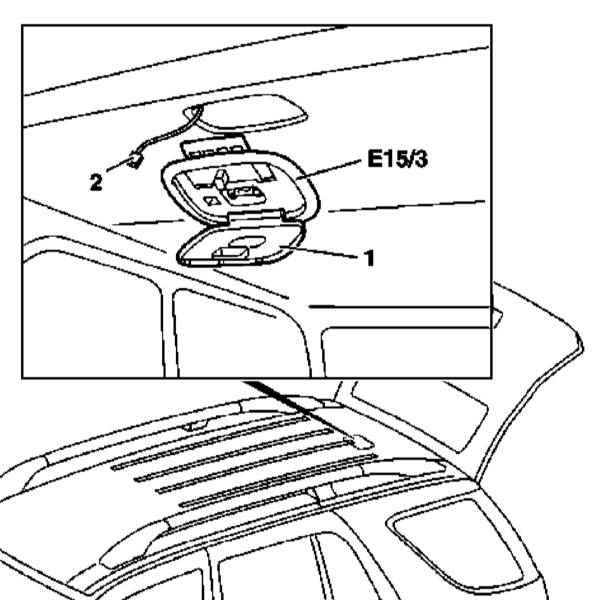

Конструкция заднего салонного светильника
|
|
- Конструкция заднего салонного светильника показана на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Поддев, откиньте плафонную крышку (1), опустив ее до упора в ограничитель.
- При соответствующей комплектации рассоедините контактный разъем электропроводки индикаторного дисплея системы Parktronic.
- Высвободите сборку салонного светильника (Е15/3) из потолочной обивки, - потяните задний край сборки вниз и одновременно подайте его вперед.
- Рассоедините контактный разъем (2) электропроводки светильника.
- В случае необходимости снимите вышедшую из строя лампу.
- Установка производится в обратном порядке. Удостоверьтесь в исправности функционирования светильника.
|
|
|
