14.10.2. Снятие и установка блок-фар, замена ламп

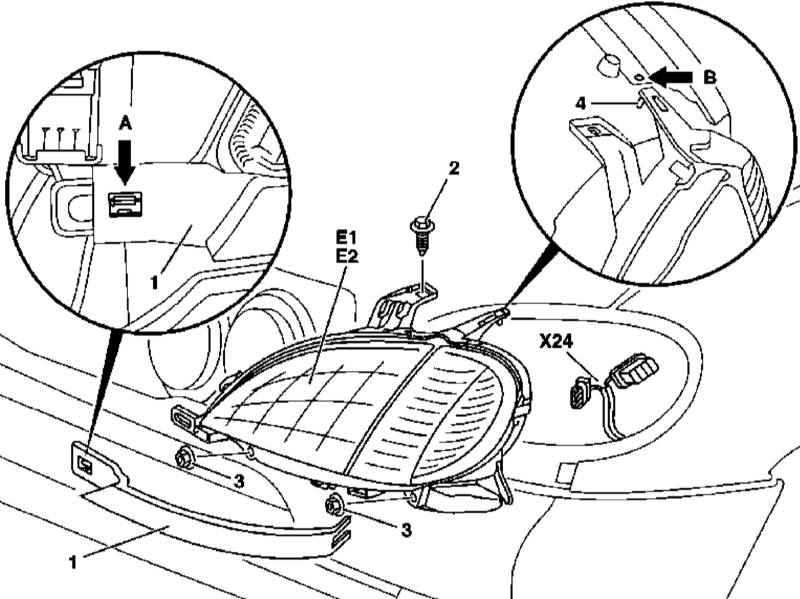

Детали установки блок-фар

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки блок-фар показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Откройте капот. Отпустив фиксатор (стрелка А) под ламподержателем, снимите крышку (1). Выверните винты (2) и отдайте гайки (3). При помощи выколотки (4) высвободите опору из приемного отверстия и снимите блок-фару (Е1 или Е2), потянув ее вперед. Рассоедините контактный разъем электропроводки (Х24). Установка производится в обратном порядке, - проследите надежностью защелкивания фиксаторов и равномерностью расположения крышки относительно бампера. В заключение проверьте исправность функционирования и правильность регулировки фар.

Замена ламп

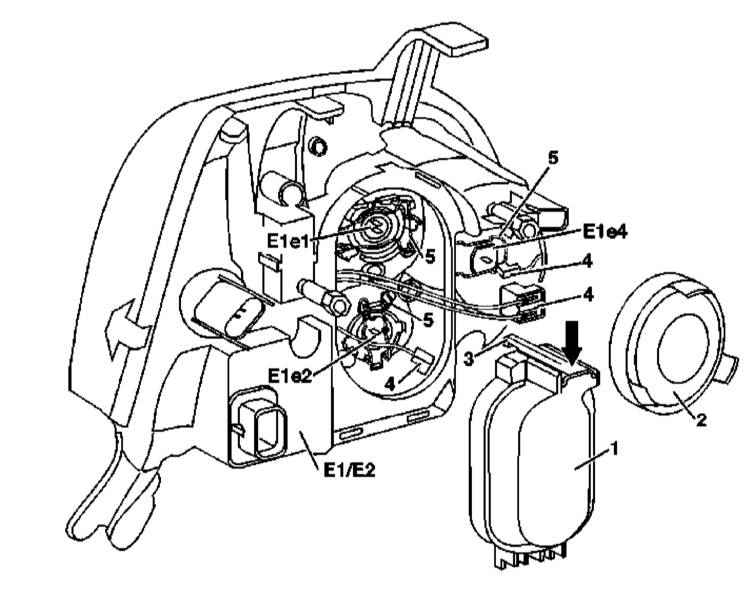

Детали установки ламп фар

Е1е1 — Лампа дальнего света Е1е2 — Лампа ближнего света Е1е4 — Лампа противотуманного освещения	Е1 — Левая блок-фара Е2 — Правая блок-фара

ПОРЯДОК ВЫПОЛНЕНИЯ

Соответствующий иллюстративный материал представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Откройте капот и зафиксируйте его в вертикальном положении. Отжав рычаг защелки (3) в указанном стрелкой направлении, отпустите и снимите крышку (1). Снимите крышку (2). Рассоедините контактные разъемы электропроводки (4) ламп. Отпустив соответствующий фиксатор (5), извлеките нуждающуюся в замене лампу (Е1е1, Е1е2 или Е1е4), - постарайтесь не прикасаться к колбам ламп голыми пальцами (правильнее всего будет выполнять работу в чистых хлопчатобумажных перчатках). Установка производится в обратном порядке, - проследите за надежностью фиксации лампы в патроне.
