5.5.5. Проверка и регулировка модулирующего давления

Проверка

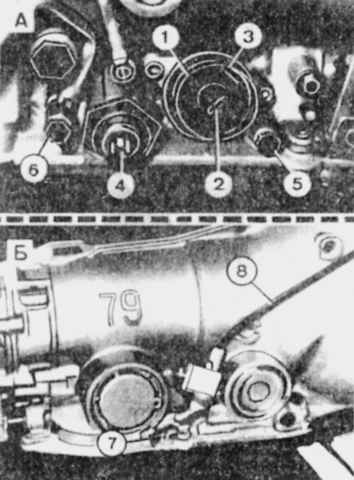

Проверка давления

1 — вакуумный регулятор модулирующего давления 2 — винт регулировки модулирующего давления 3 — гнездо контроля разрежения 4 — выключатель перегрузки	5 — гнездо контроля модулирующего давления 6 — гнездо контроля давления в центробежном регуляторе 7 — гнездо контроля рабочего давления 8 — тяга управляющего давления

ПОРЯДОК ВЫПОЛНЕНИЯ

Выверните пробку 5 и подсоедините манометр давления масла. Отсоедините шланг от вакуумного регулятора. Поставьте рычаг селектора в положение «D» и на скорости 50 км/ч снимите показания манометра. При отклонении от нормы (см. Конструкция и технические характеристики) отрегулируйте модулирующее давление.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите колпачок с вакуумного регулятора. Выведите стопор из пазов. Проворачивая регулировочный винт стопором, установите нормальное значение, причем один оборот регулировочного винта изменяет давление примерно на 0,4 кг/см 2 . После регулировки вставьте стопор в пазы и наденьте колпачок на вакуумный регулятор. Проверьте значение модулирующего давления и, при необходимости, приведите его в норму. Присоедините шланг к вакуумному регулятору.
