2.6. Механизм цепного привода

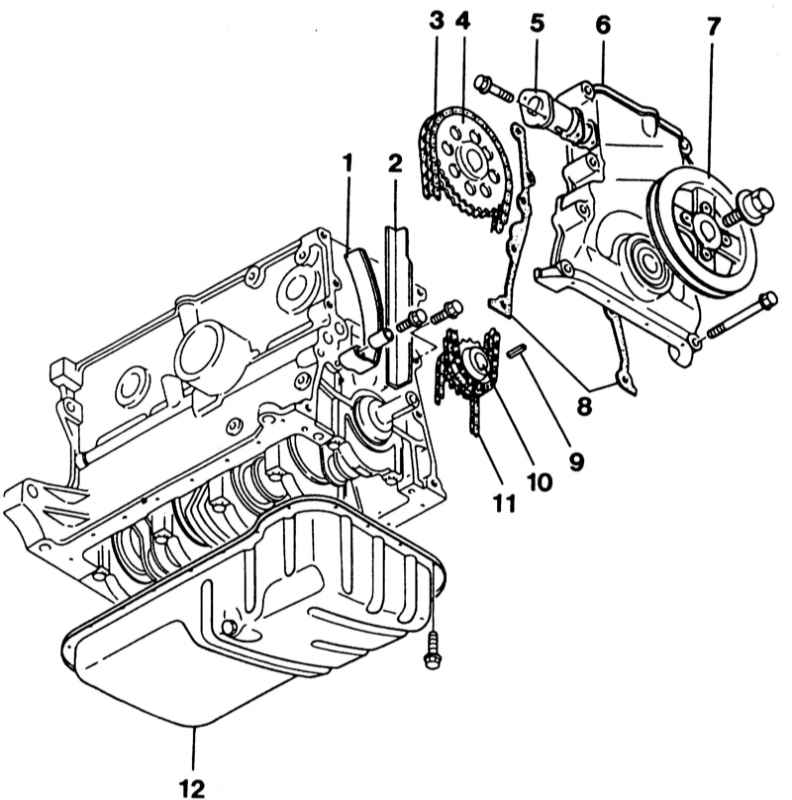

Двигатели Е1, E 3, Е5


1 — натяжная планка 2 — планка успокоителя цепи 3 — приводная цепь распредвала 4 — зубчатое колесо распредвала 5 — натяжитель цепи 6 — крышка цепного привода	7 — ременный шкив коленвала 8 — прокладка крышки цепного привода 9 — клин 10 — зубчатое колесо коленвала 11 — приводная цепь масляного насоса 12 — поддон картера
