16.10. Замена ламп внешнего освещения
|
Выключить выключатель соответствующей лампы.
|
Фары
|
|
- Открыть капот.
|

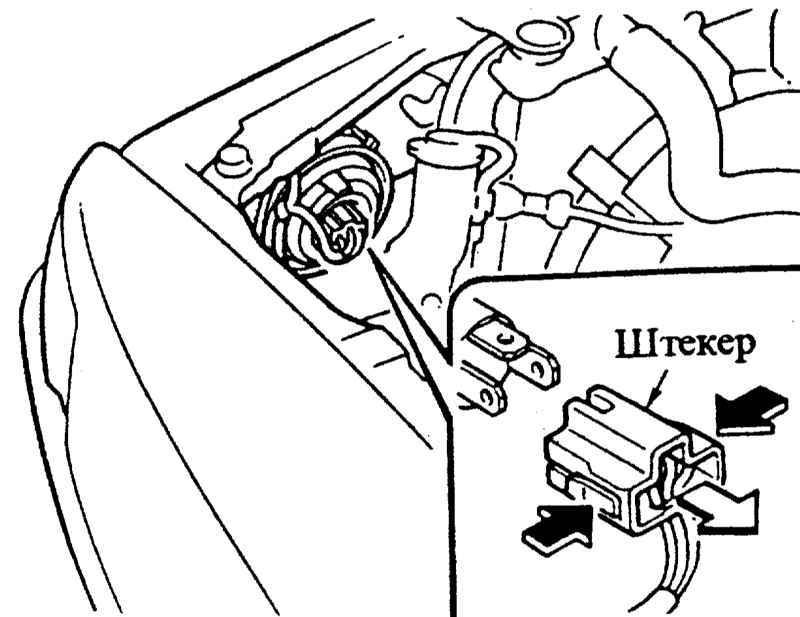

- Отключить штекер.
|
|
- Снять крышку.
|

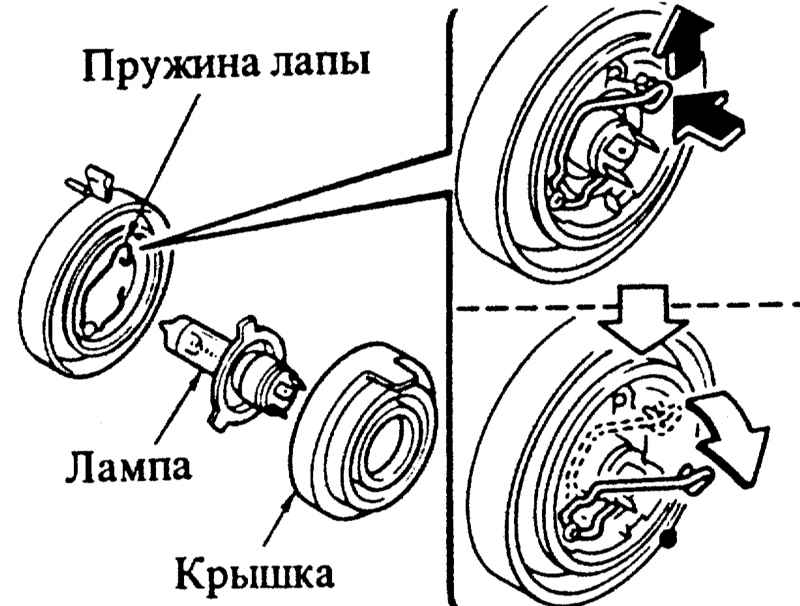

- Отсоединишь проволочную скобу крепления лампы на фиксаторе и откинуть назад.
- Вынуть неисправную лампу.
- Вставить новую лампу так, чтобы выступы вошли в соответствующие выемки на корпусе. При этом держать лампу за патрон, а не за колбу.
- Откинуть пружинную скобу вперед и защелкнуть фиксатор.
|

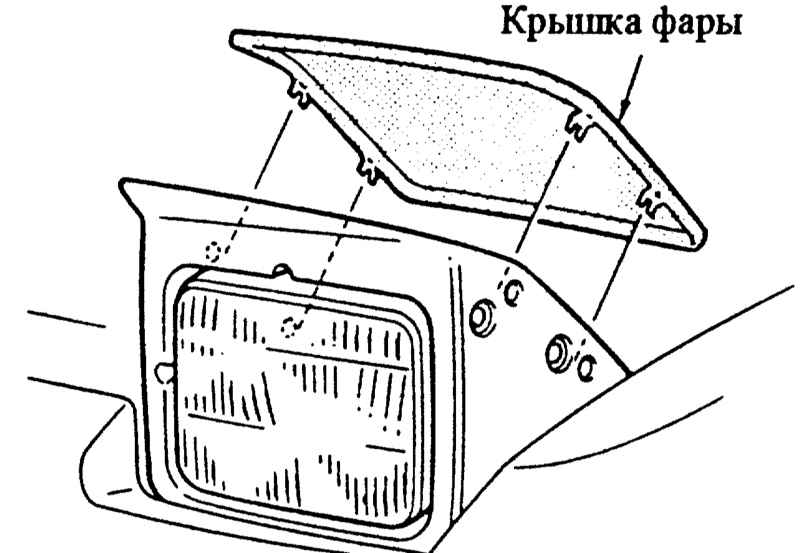

- Установить крышку на обратной стороне фары так, чтобы обозначение "ТОР" было обращено вверх.
|
- Подключить к патрону штекер.
- Проверить регулировку фар в мастерской.
|
|
Передние указатели поворота
|
|
|
-
Автомобили до 9/89 г. вып.: Отвинтить стекло фонаря. Слегка вжать лампу в патрон, повернуть на 90° влево и вынуть.
|
- Проверить прокладку стекла на наличие повреждений, при необходимости заменить.
- Вставить новую лампу, слегка вжать и повернуть вправо. Вставить и привинтить стекло фонаря.
|
-

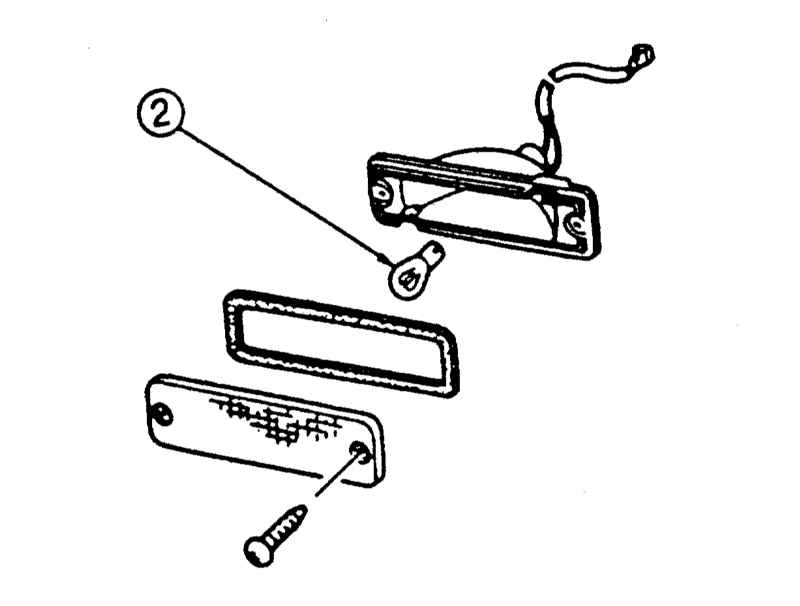

Автомобили с 10/89 г. вып.: Отвинтить стекло фонаря. Слегка вжать лампу -2- в патрон, повернуть на 90° влево и вынуть.
|
- Проверить прокладку стекла на наличие повреждений, при необходимости заменить.
- Вставить новую лампу, слегка вжать и повернуть вправо. Вставить и привинтить стекло фонаря.
|
|
Передний стояночный свет
|
|
-
Автомобили до 9/89 г. вып.: Отвинтить болты на стекле фонаря.
- Вынуть старую лампу -3- из патрона, она просто воткнута.
|
- Вставить и слегка вдавить новую лампу.
|
- Привинтить стекло фонаря. Растрескавшуюся или поврежденную прокладку заменить.
-

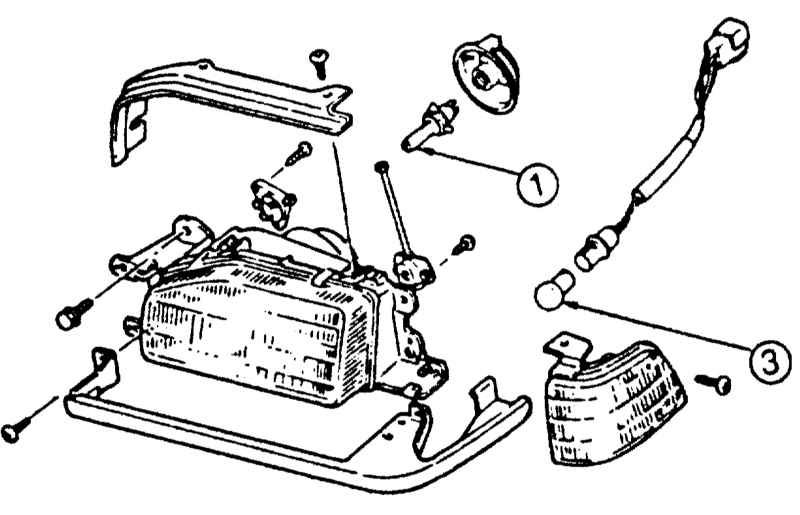

Автомобили с 10/89 г. вып.: Отвинтить стекло фонаря. Вынуть старую лампу -1-из патрона, она просто воткнута
- Вставить и слегка вдавить новую лампу.
- Привинтить стекло фонаря. Растрескавшуюся или поврежденную прокладку заменить.
|
|
Задние фонари
|
|
|
-

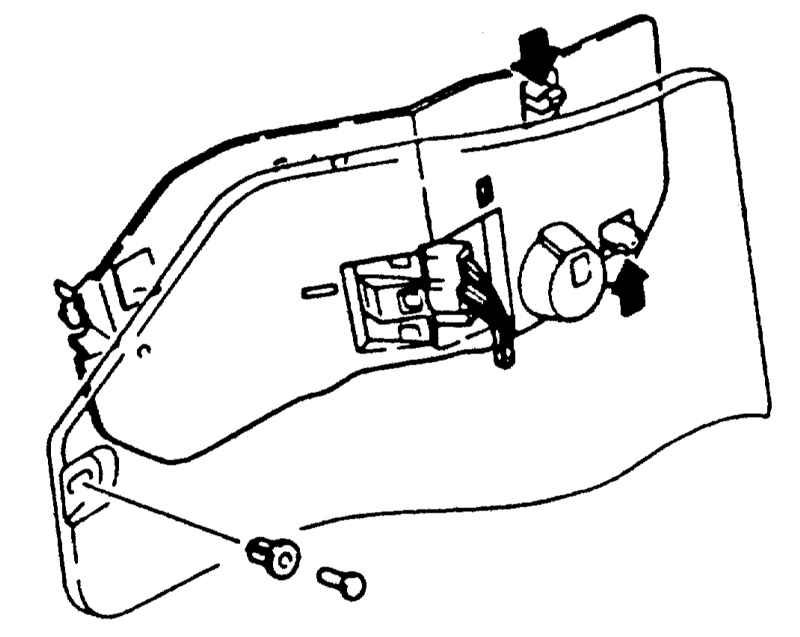

Автомобили до 9/89 г. вып.: Снять крышку фонарей в багажнике. Предварительно вынуть штифт фиксатора маленькой отверткой и вынуть фиксатор.
|

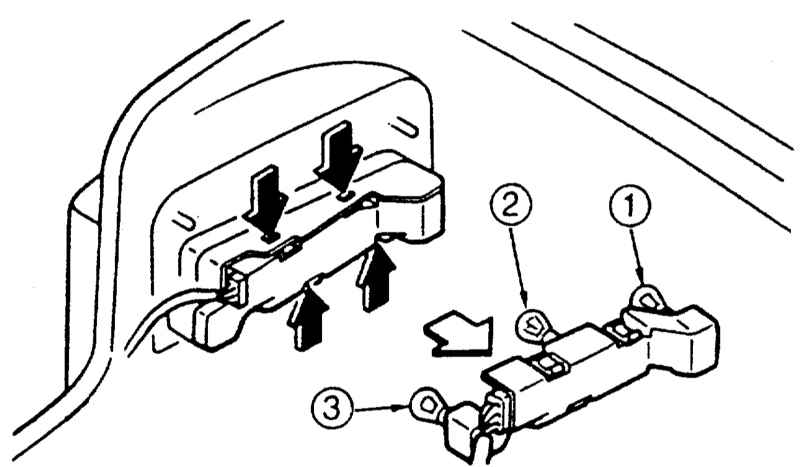

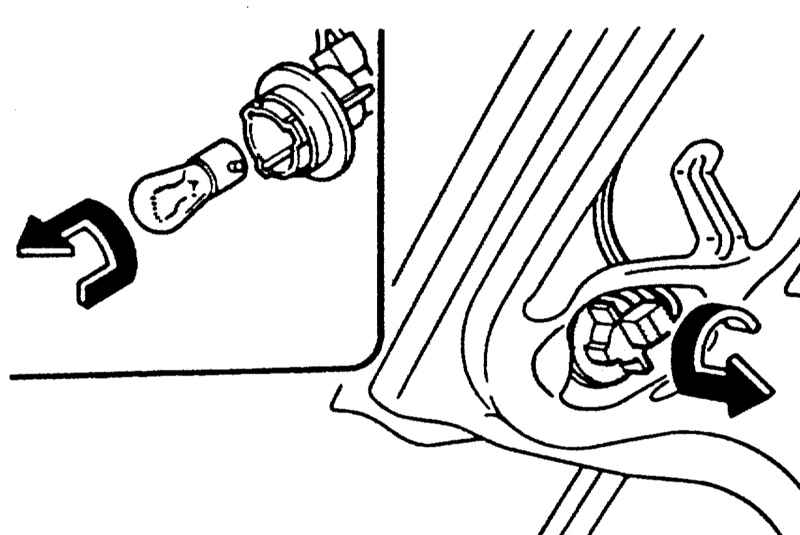

- Освободить зажимы -стрелки- и снять ламподержатель. Неисправную лампу слегка вжать в патрон, повернуть на 90° влево и вынуть.
- Вставить новую лампу, слегка вжать и повернуть вправо. Вставить ламподержатель, вдавить и защелкнуть.
|
-

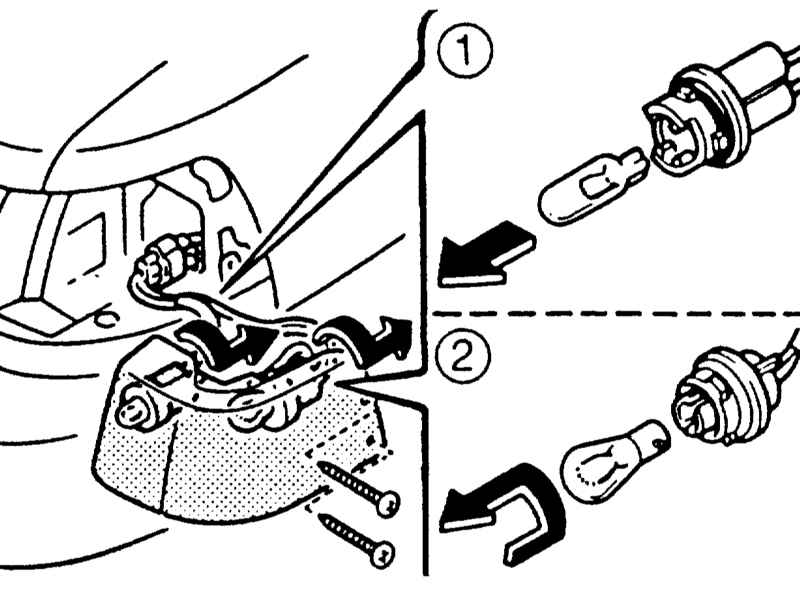

Седан с 10/89 г. вып.: Освободить и снять ламподержатель. Неисправную лампу слегка вжать в патрон, повернуть на 90 влево и вынуть. На моделях
компакт освободить крышку соответствующей лампы в багажнике. Повернуть патрон лампы влево и вынуть.
|
- Вставить новую лампу, слегка вжать и повернуть вправо. У
седана вставить ламподержатель, прижать и защелкнуть.
Компакт: Вставить патрон и закрепить, повернув вправо. Присоединить крышку.
-

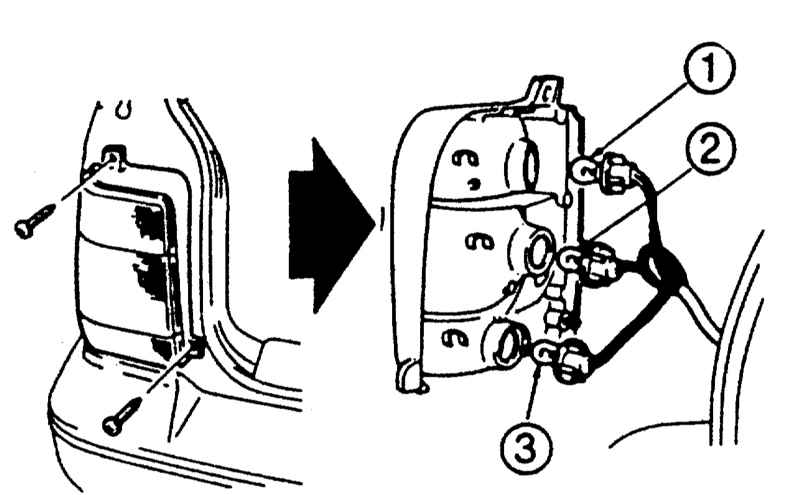

Универсал: Открыть дверцу задка. Отвинтить фонарь и откинуть в сторону.
- Повернуть соответствующий патрон лампы влево и вынуть.
|
- Слегка вжать старую лампу в патрон, повернуть на 90° влево и вынуть.
|
- Вставить новую лампу, слегка вжать и повернуть вправо.
- Предварительно заменить растрескавшуюся прокладку.
- Вставить патрон и зафиксировать поворотом вправо.
- Установить фонарь и привинтить его. Закрыть дверцу задка.
|
|
Задние противотуманные фонари
|
|
|
-
Автомобили с 10/89 г. вып: Слегка вжать старую лампу в патрон, повернуть на 90° влево и вынуть ее.
|
- Вставить новую лампу, слегка вжать и повернуть вправо.
- Поврежденную или растрескавшуюся прокладку заменить.
- Вставить патрон и закрепить поворотом вправо.
- На MAZDA компакт установить крышку.
|
|
Боковые указатели поворота
|
|

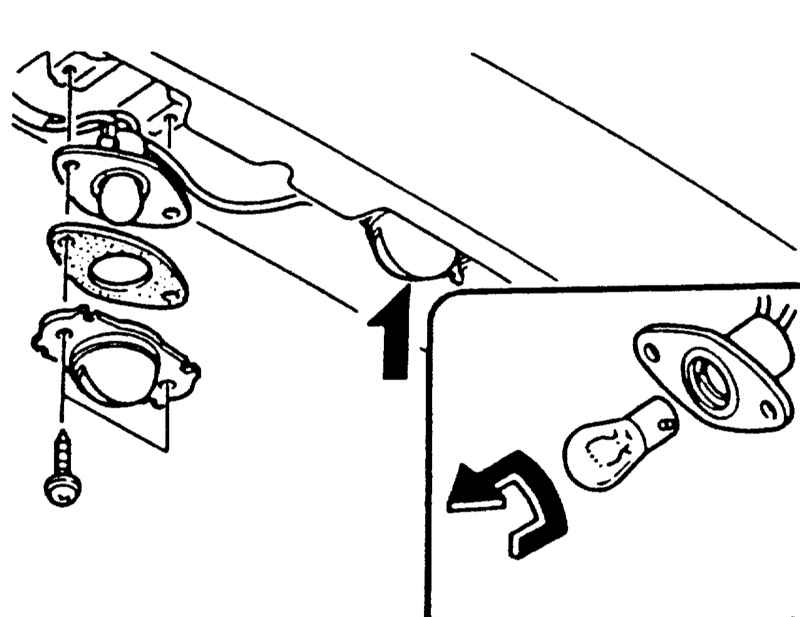

- Отвинтить стекло фонаря (2 болта). Вынуть лампу из патрона, вставить новую лампу, привинтить стекло.
|
|
Фонари освещения номерного знака
|
|
|
-
Автомобили до 9/89 г. вып.: Снять крышку фонаря, подложить что-нибудь под отвертку, чтобы не поцарапать поверхность.
|
- Вынуть патрон лампы.
- Вынуть лампу из патрона. Вставить новую лампу.
- Вставить патрон.
- Вдавить и защелкнуть корпус фонаря.
|
-

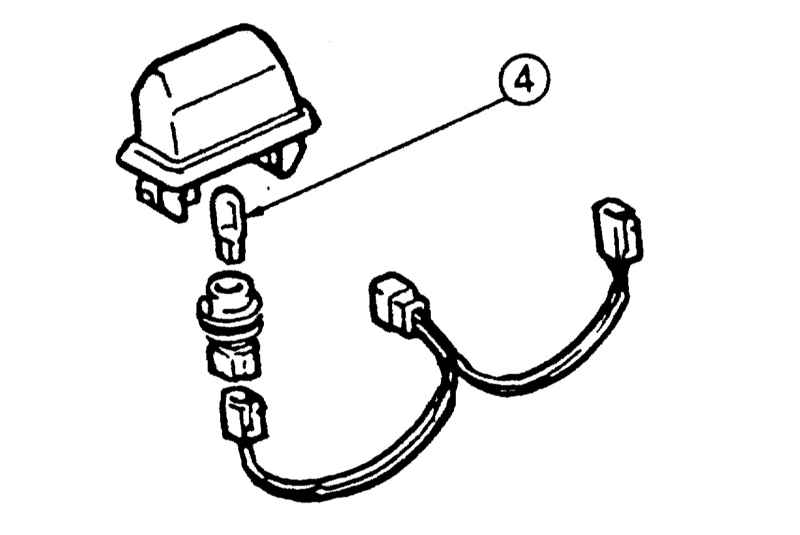

Автомобили с 10/89 г. вып.: Отвинтить фонарь и вынуть его. Снять стекло с прокладкой.
|
- Слегка вжать неисправную лампу в патрон, повернуть на 90° влево и вынуть ее.
- Вставить новую лампу, слегка вжать ее и повернуть вправо. Вставить ламподержатель, надеть прокладку и стекло, привинтить фонарь.
|
|

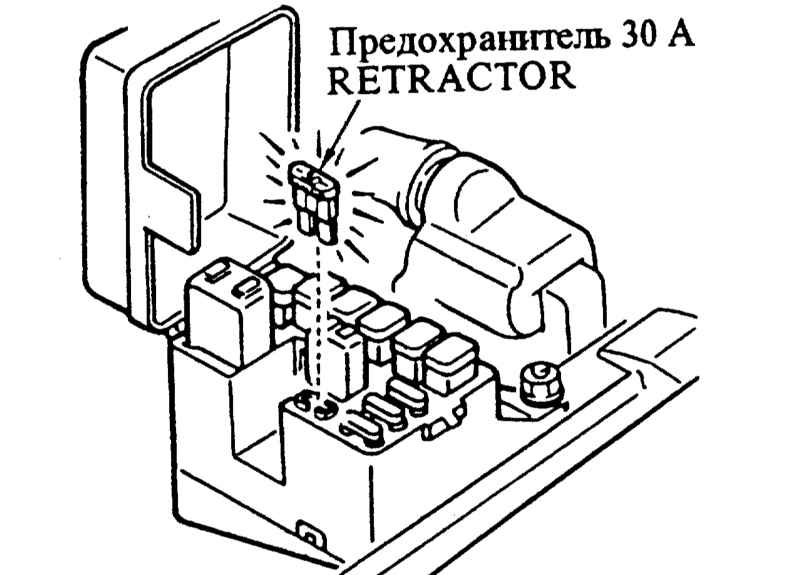

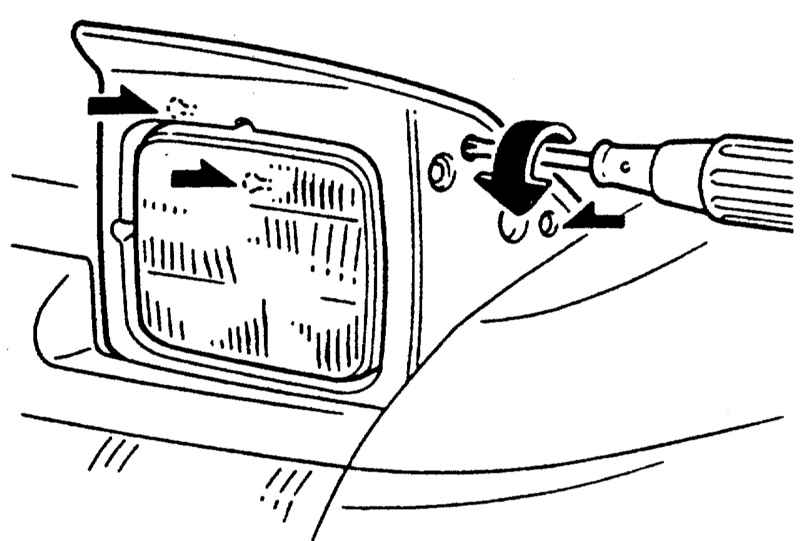

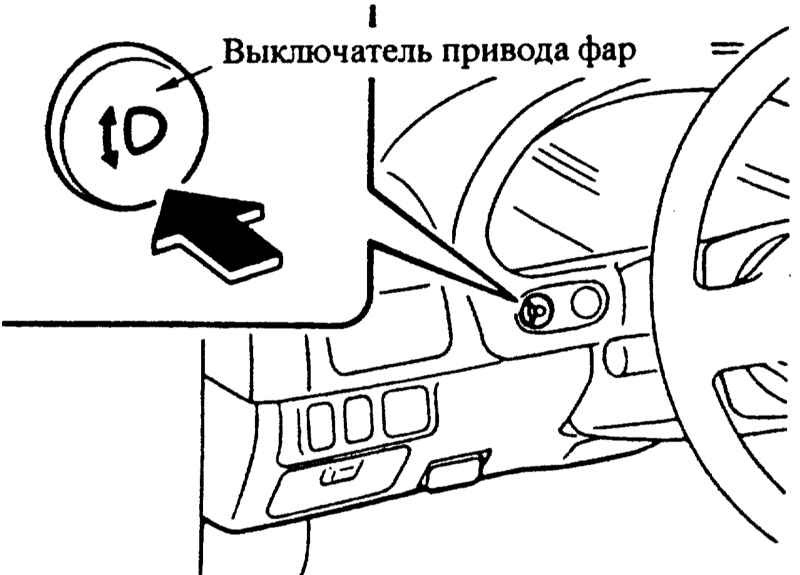

Замена ламп в убирающихся фарах
|
