16.6. Проверка мотора вентилятора / предрезисторов

Если вентилятор не работает только на одной ступени, как правило, неисправен предрезистор. В этом случае заменить все предрезисторы.

Снять бардачок, см. Главу Колеса и шины, кузов, окраска автомобиля, уход за автомобилем, Раздел Панель приборов/средняя консоль.

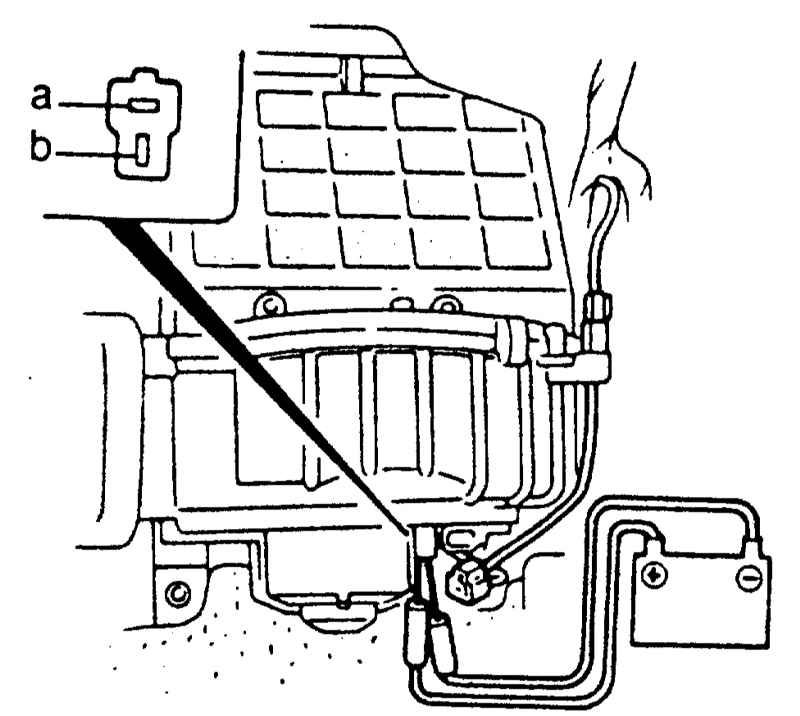

Мотор вентилятора

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоединить штекер от мотора вентилятора.

Подать с помощью вспомогательных кабелей напряжение батареи (12В) на клеммы а (+/ plus) и b (-/ minus).

Мотор должен заработать, в противном случае заменить мотор.

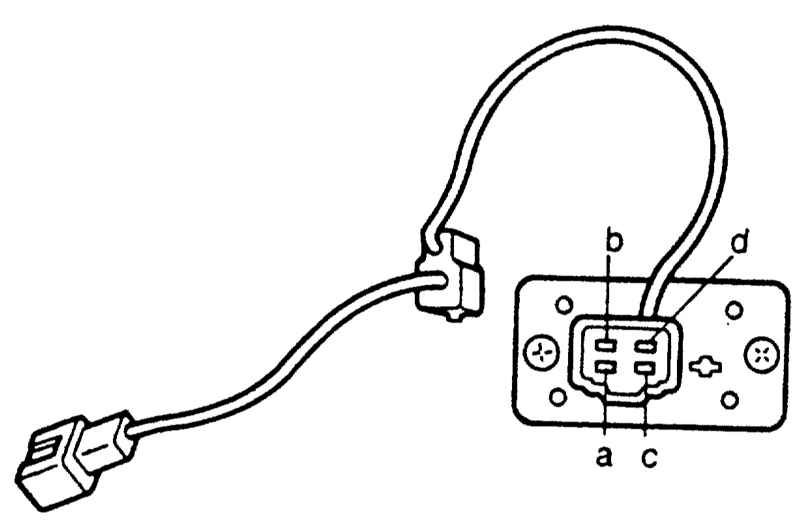

Предрезисторы

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоединить штекер платы резисторов.

Проверить на пропускание тока следующие клеммы с помощью омметра: а — b; а — с; а — d. Если хотя бы в одном случае будет выявлено отсутствие протекание тока, предрезисторы следует заменить. Значения отдельных сопротивлений лежат в пределах от 0,5 Ом до 1,5 Ом.
