16.5. Регулировка приводов отопителя С 10/89 г. вып.

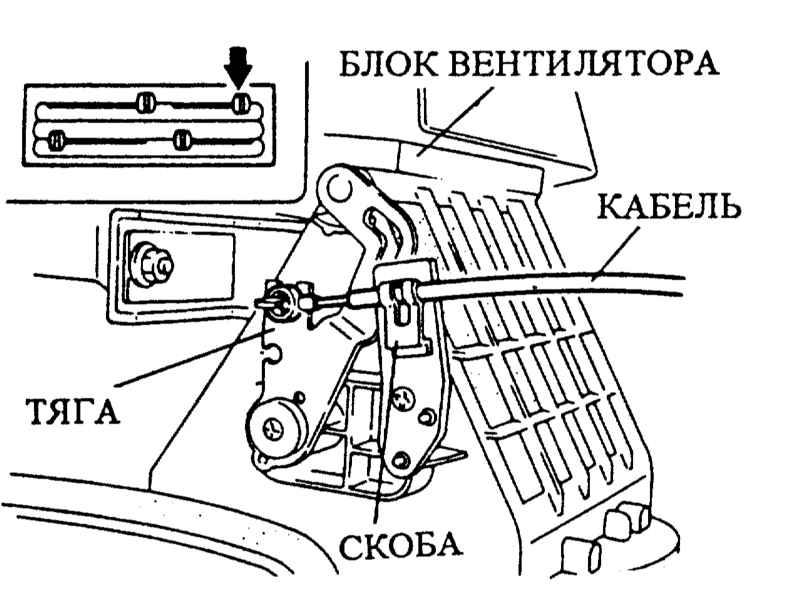

Трос заслонки свежего/циркулирующего воздуха
|
|
|
- Установить рычаг свежего/циркулирующего воздуха на свежий воздух.
|
- Присоединить трос к тяге заслонки свежего/циркулирующего воздуха.
- Установить заслонку в положение свежего воздуха.
- Закрепить оболочку троса на корпусе плоской скобой.
|
|

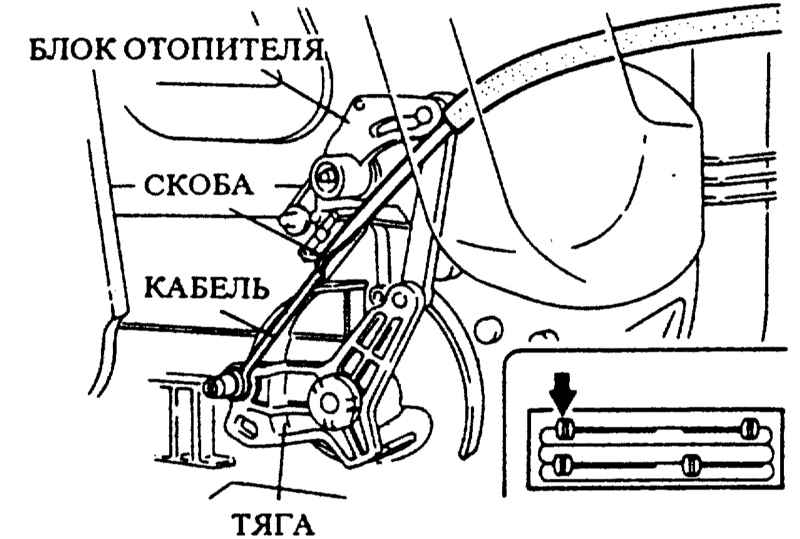

Тросовый привод воздухораспределительной заслонки
|
|
|
- Установить рычаг распределения воздуха до упора вправо (размораживание).
|
- Присоедининть трос к тяге воздухораспределительной заслонки.
- Установить заслонку в положение размораживания.
- Закрепить оболочку троса а скобе на корпусе.
|
|

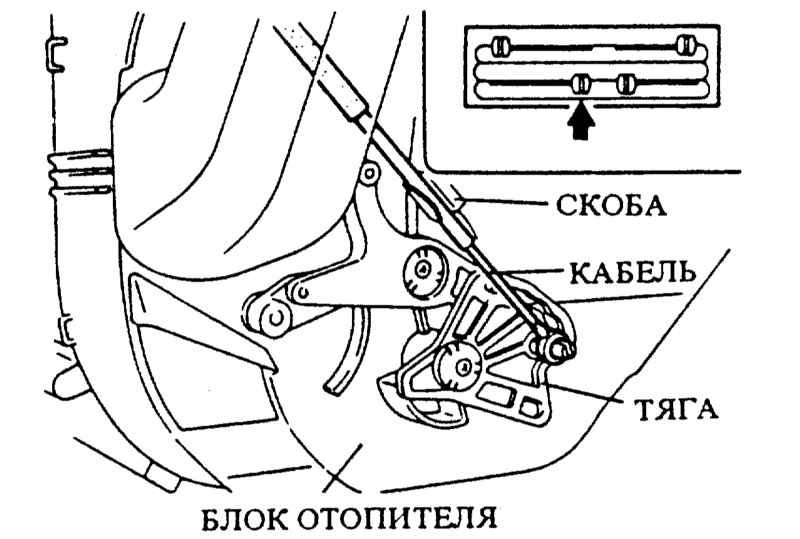

Тросовый привод регулировки температуры
|
|
- Установить смесительный рычаг (рычаг регулировки температуры) полностью влево на "холодный".
- Присоединить трос к тяге смесительной заслонки.
- Установить заслонку в положение "холодный".
|
- Закрепить оболочку троса в скобе на корпусе.
|
|
|
С 9/85 по 9/89 г. вып.
Трос заслонки свежего /циркулирующего воздуха
|
|
|
- Установить рычаг свежего/циркулирующего воздуха на свежий воздух.
|
- Присоединить трос к тяге заслонки свежего/циркулирующего воздуха.
- Установить заслонку в положение свежего воздуха, для этого сдвинуть приводной рычаг до упора вперед.
- Закрепить оболочку троса на корпусе плоской скобой.
|
|
Тросовый привод воздухораспределительной заслонки
|
|
- Установить рычаг воздухораспределительной заслонки до упора вправо (размораживание).
|

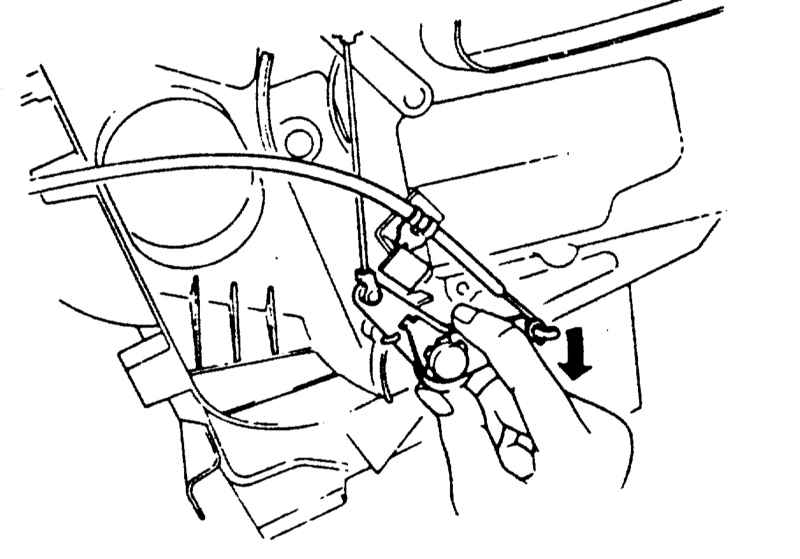

- Оттянуть рычаг до упора вниз и присоединить петлю троса на рычаге.
|
|

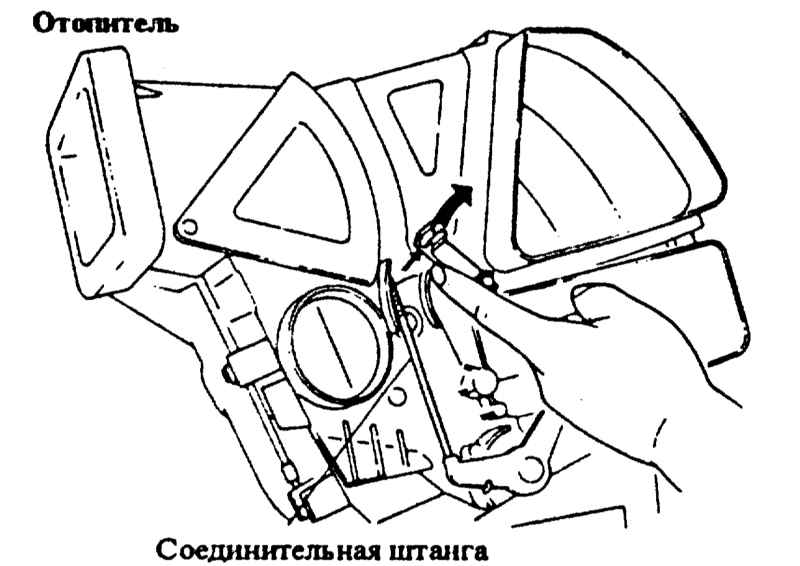

- Оттянуть соединительную штангу до упора вниз, затем установить соединительную штангу на крепление.
|

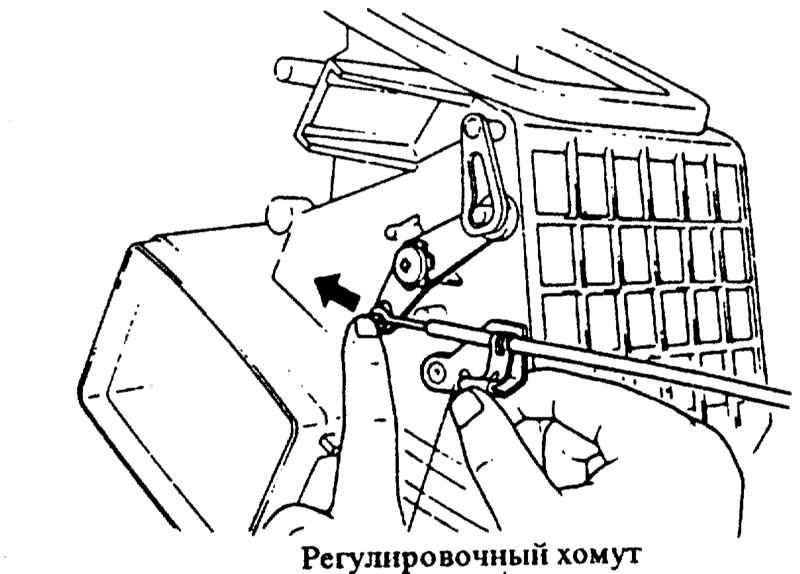

- Зажать штангу хомутом.
- Включить вентилятор и оставить работать на 4-ой ступени. Переключить кнопку выключателя на панели управления во все положения и проверить распределение воздуха.
|
|
Тросовый привод регулировки температуры
|
|
- Установить смесительный рычаг (рычаг регулировки температуры) полностью влево на "холодный".
|

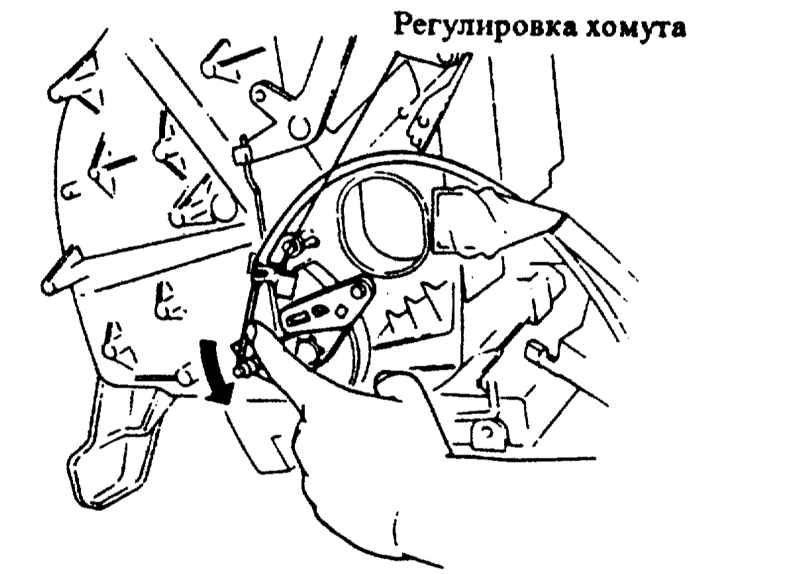

- Оттянуть рычаг вниз до упора и присоединить проволочную петлю смесительной заслонки к рычагу.
|
|

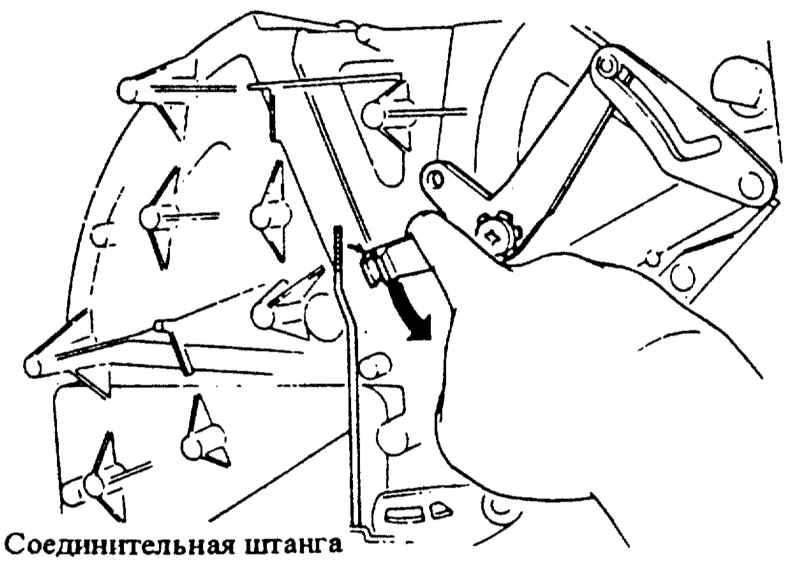

- Оттянуть рычаг соединительной штанги до упора вверх и установить соединительную штангу на креплении.
|
- Зажать штангу хомутом.
|
|
|
