16.11. Фара

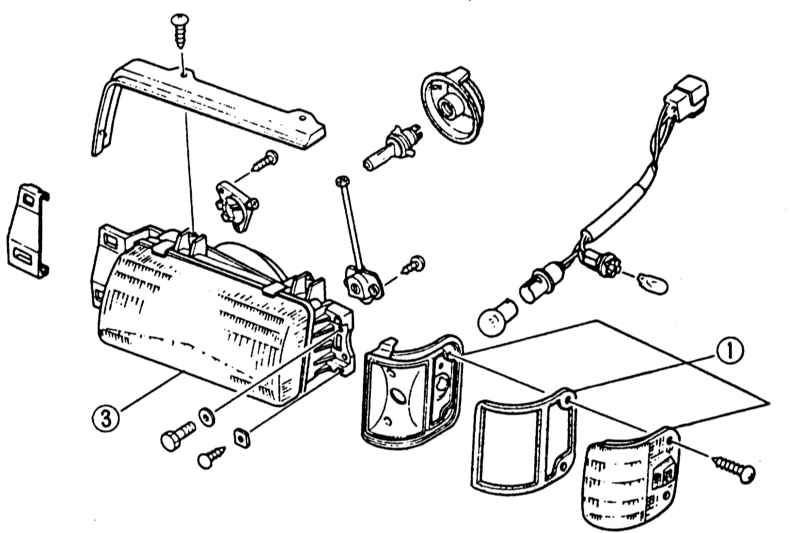

9/85 — 9/89 г. вып.

1 — фонарь стояночного света

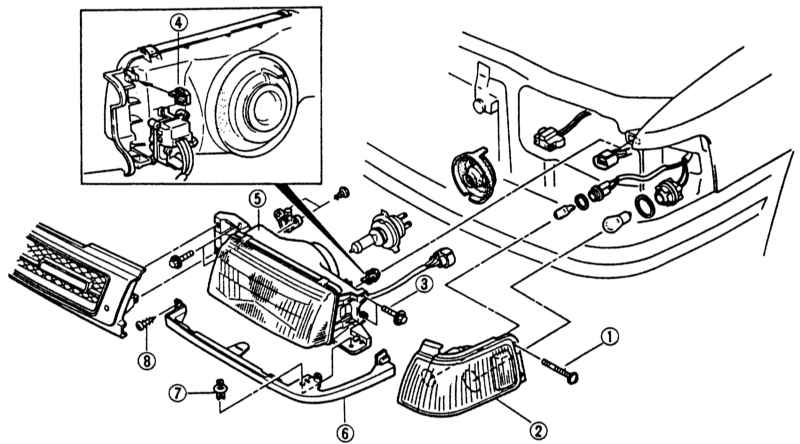

С 10/89 г. вып.


1 — болт крепления 2 — указатель поворота 3 — болт 4 — скоба	5 — корпус фары 6 — нижняя накладка 7 — фиксатор 8 — винт саморез

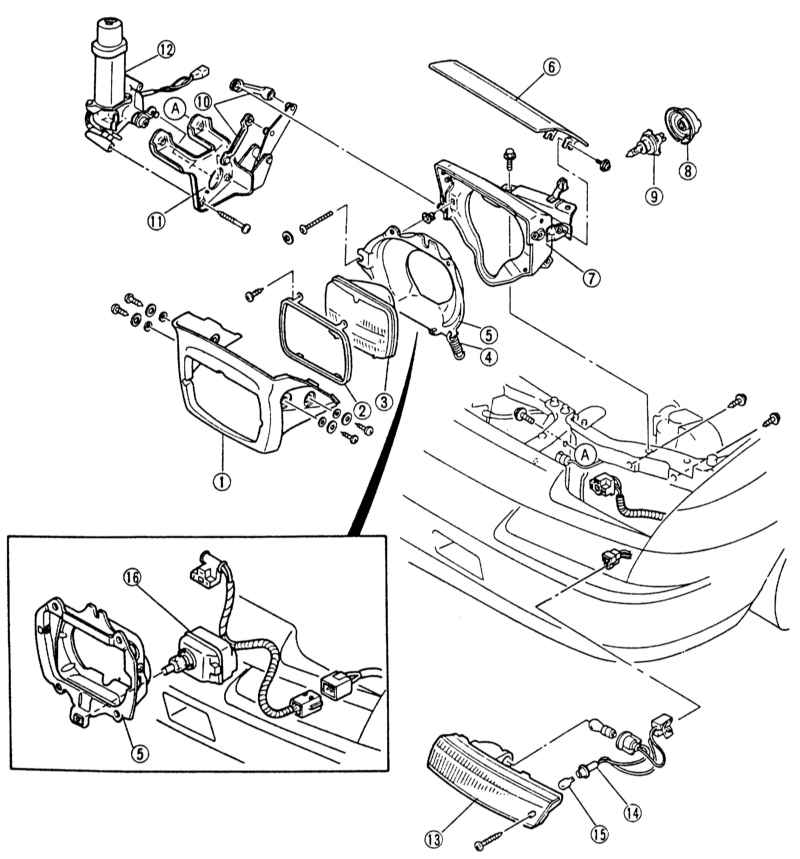

Хэтчбек


1 — декоративная накладка 2 — кольцо крепления 3 — фара 4 — пружина 5 — монтажное кольцо 6 — крышка фары 7 — корпус фары 8 — колпак 9 — лампа	10 — привод мотора 11 — крепление мотора 12 — мотор фары 13 — передний указатель поворота 14 — патрон 15 — лампа стояночного света 16 — исполнительный элемент регулировки высоты фары
