16.7. Проверка выключателя отопителя

ПОРЯДОК ВЫПОЛНЕНИЯ

Снять блок управления.

Отключить штекер от выключателя вентилятора.

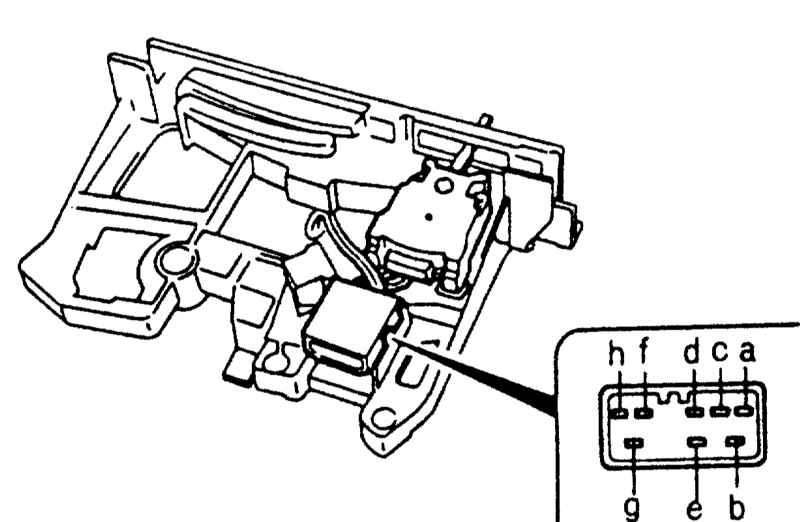

При следующих положениях выключателя проверить протекание тока между соответствующими клеммами.

положение выключателя	выкл	1	2	3	4
клеммы	а — с	а — с	а — с	а — с	а — с
клеммы		b — f	b — d	b — d	b — d
