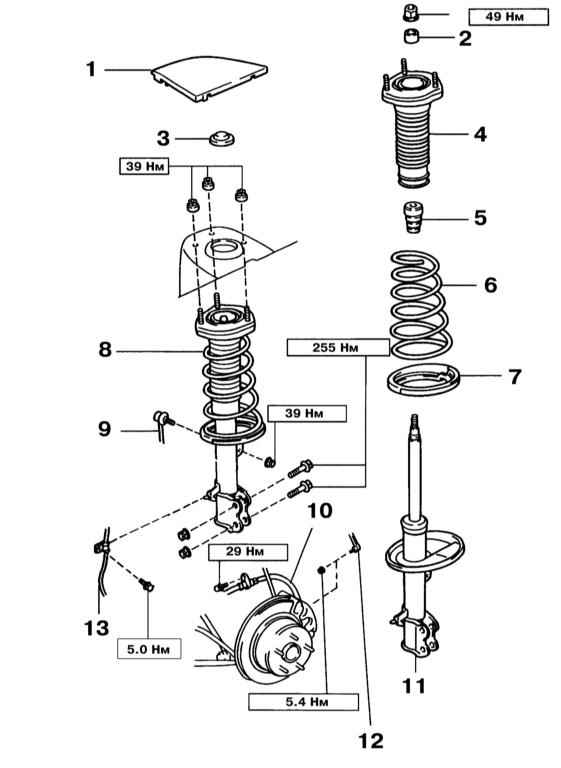

11.3.2. Снятие, разборка, сборка и установка стойки подвески

1. Снимите крышку купола опоры подвески и соответствующее колесо.
2. При соответствующей комплектации выверните гайку и отсоедините тягу датчика регулировки наклона фар к поперечному рычагу №2 задней подвески.
3. Выверните болт и снимите со стойки держатель электропроводки датчика скорости ABS.
4. Выверните болт и снимите со скобы стойки держатель гибкого тормозного шланга.
5. Выверните гайку и отсоедините от амортизатора стойку стабилизатора.

Если шарнир проворачивается вместе с гайкой, удерживайте его шестигранным ключом на 5 мм.

6. Ослабьте, две гайки крепления стойки подвески к ступичной сборке.

Болты пока не извлекайте.

7. Подоприте ступичную сборку домкратом и снимите колпак с упора стойки подвески.
8. При необходимости разборки стойки ослабьте, но не отдавайте полностью верхнюю (центральную) гайку крепления пружины.
9. Выверните три верхних гайки крепления стойки.
10. Опустите ступичную сборку и снимите два нижних болта крепления стойки.
11. Снимите сборку стойки задней подвески.
12. Установите два болта с гайками в нижний кронштейн крепления стойки и зажмите его в тиски.
13. При помощи специального приспособления сожмите пружину и, полностью выверните гайку крепления пружины
14. Снимите втулку, упор стойки, сжатую пружину, демпфер и нижнее седло пружины.
15. Вдавливая и вытягивая шток амортизатора удостоверьтесь в плавности его хода и отсутствии необычных звуков. При неудовлетворительных результатах проверки замените амортизатор.

1. Установите нижнее седло пружины и демпфер.
2. При помощи специального приспособления сожмите винтовую пружину и установите её на амортизатор.

Нижний виток пружины должен упираться в паз нижнего седла.

3. Выровняйте упор стойки с нижней скобой амортизатора.

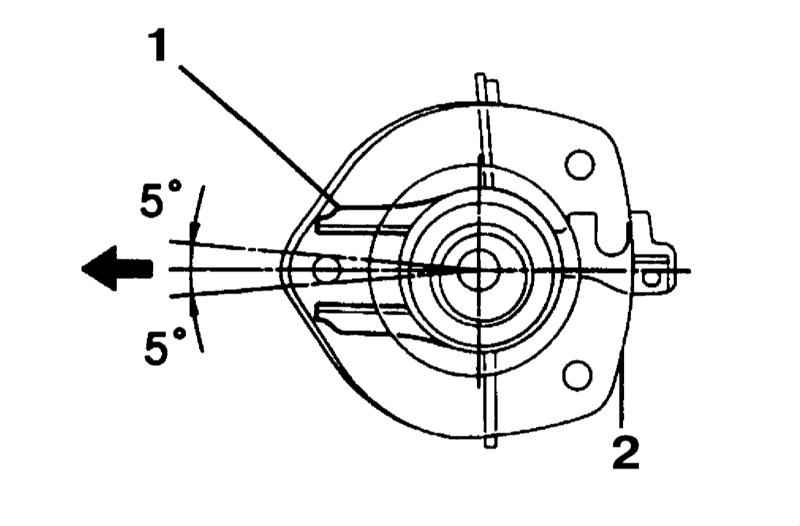

Установка упора стойки

1 — Нижняя скоба 2 — Упор стойки

4. Установите втулку и временно затяните гайку крепления пружины.
5. Снимите с пружины стягивающее приспособление и проверьте ориентацию упора стойки.
6. Установка производится в обратном порядке.
