14.8. Проверка исправности функционирования выключателя зажигания

Рассоедините расположенный под рулевой колонкой разъем электропроводки контактной группы выключателя зажигания.

При помощи омметра/лампы-пробника проверьте правильность распределения проводимости между контактами разъема выключателя в различных положениях ключа. Сравните результаты измерений с данными таблицы. В случае необходимости замените контактную группу.

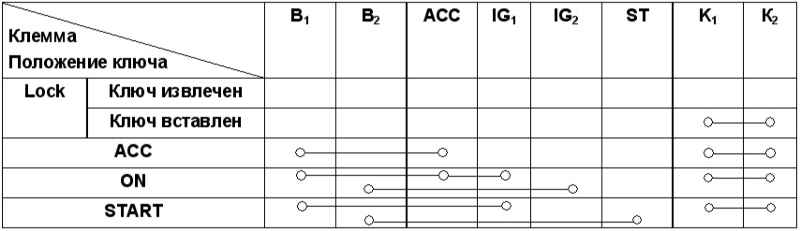

Карта распределения проводимости между клеммами выключателя «зажигания»
