14.19. Снятие и установка модуля водительской подушки безопасности

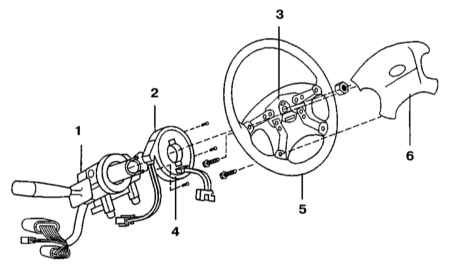

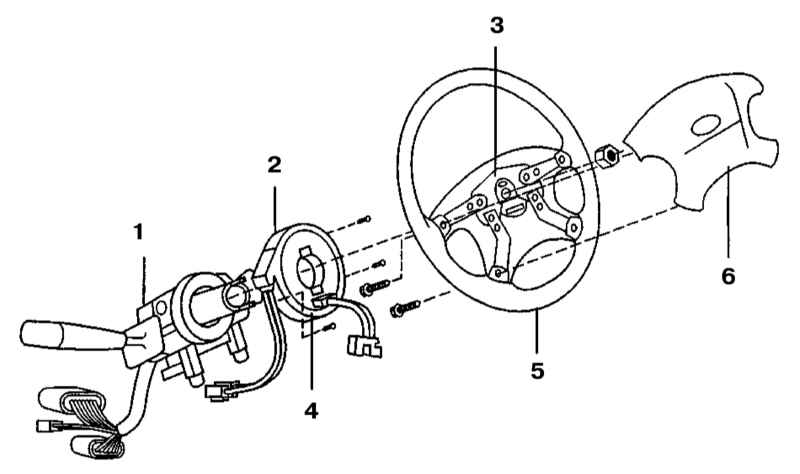

Детали установки модуля водительской фронтальной подушки безопасности
|
|
- Установите передние колеса в прямолинейное положение.
- Выверните четыре болта крепления модуля подушки безопасности с задней стороны рулевого колеса.
- Потянув на себя, высвободите модуль подушки безопасности из своего посадочного гнезда в рулевом колесе.
- Рассоедините контактные разъемы электропроводки подключения модуля и выключателя клаксона (сначала оранжевый, затем синий) к кабельному барабану в ступице рулевого колеса.
- Окончательно снимите модуль подушки безопасности.
- Установка производится в обратном порядке, - проследите, чтобы передние колеса были развернуты в прямолинейное положение. Сначала подключается синий разъем электропроводки модуля подушки безопасности, затем оранжевый клаксона.
|
Оба разъема оснащены направляющими ключами, гарантирующими однозначность их подключения, - не применяйте силу. Проследите, чтобы крепежные винты были затянуты с требуемым усилием (8 ÷ 12 Нм).
|
|
|
|
