14.11. Проверка исправности функционирования управляющего переключателя и электромоторов регулировки дверных зеркал заднего вида

Переключатель

Комбинированный управляющий переключатель регулировки дверных зеркал помещается на панели приборов автомобиля, слева от рулевой колонки (см. Главу Органы управления и приемы эксплуатации).

ПОРЯДОК ВЫПОЛНЕНИЯ

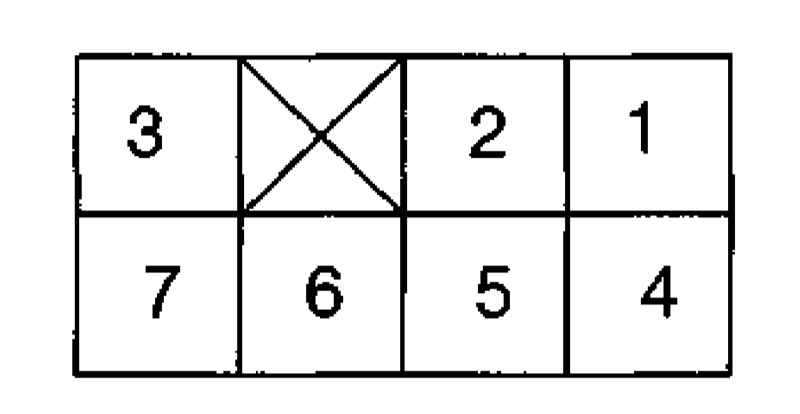

Высвободите переключатель из панели приборов и при помощи омметра проверьте правильность распределения проводимости между клеммами его разъема (см. таблицу). Неисправный переключатель замените.

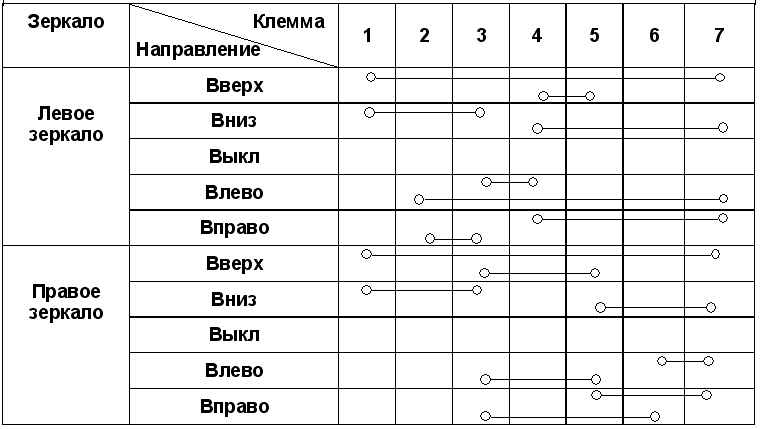

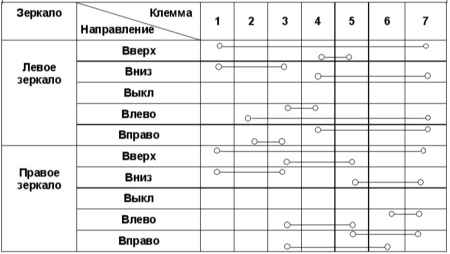

Карта распределения проводимости между клеммами контактного разъема комбинированного переключателя регулировки дверных зеркал заднего вида

Приводной электромотор

ПОРЯДОК ВЫПОЛНЕНИЯ

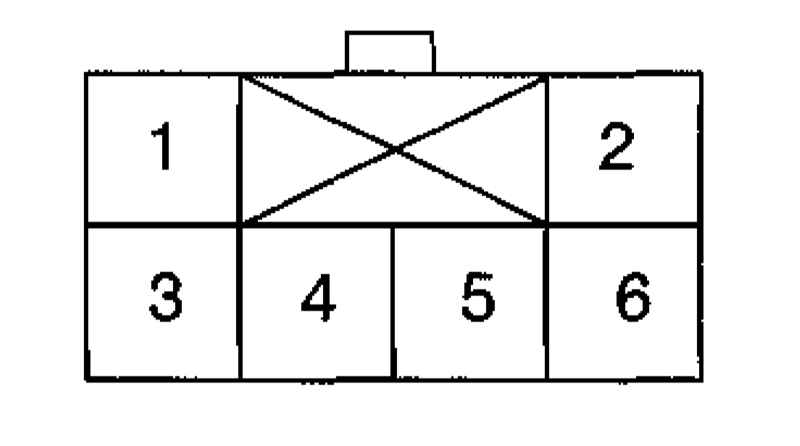

Поочередно подключая батарею к двум из трех клемм контактного разъема приводного электромотора, удостоверьтесь в исправности его функционирования (см. таблицу).

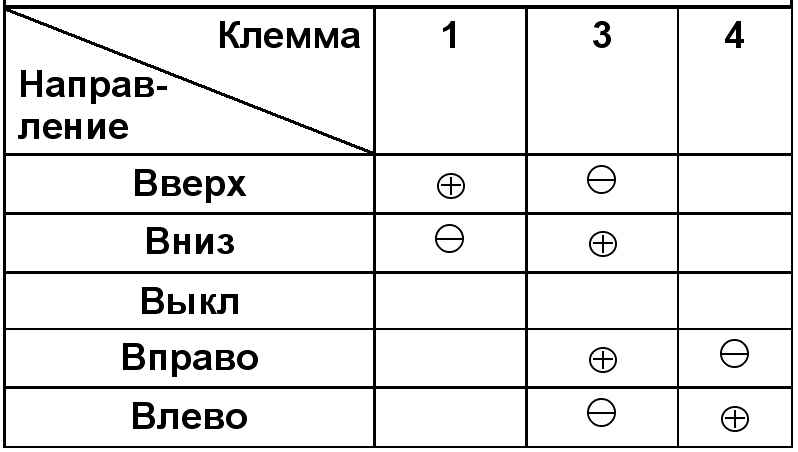

Проверка исправности функционирования электромотора привода регулировки дверного зеркала заднего вида
