8.12. Проверка маховика

ПОРЯДОК ВЫПОЛНЕНИЯ

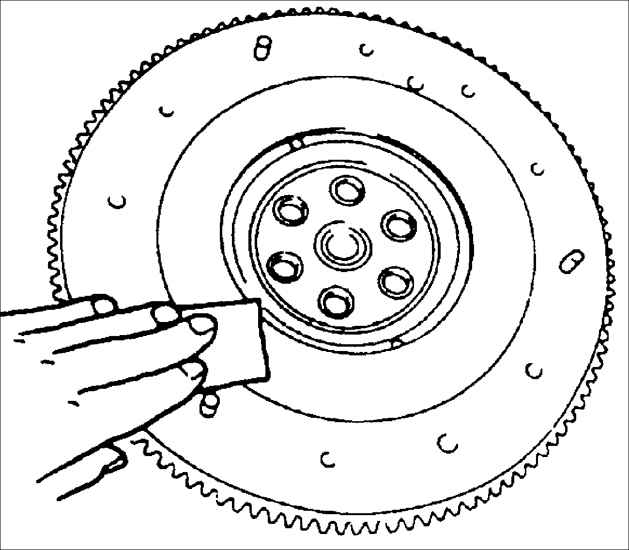

	1. Проверьте состояние поверхности трения маховика на отсутствие трещин, пригара и износ поверхности. Следы незначительной выработки или подгорания следует удалить наждачной бумагой.
2. Проверьте состояние зубьев зубчатого венца маховика на отсутствие износа и выкрашивания. При необходимости, замените зубчатый венец маховика.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

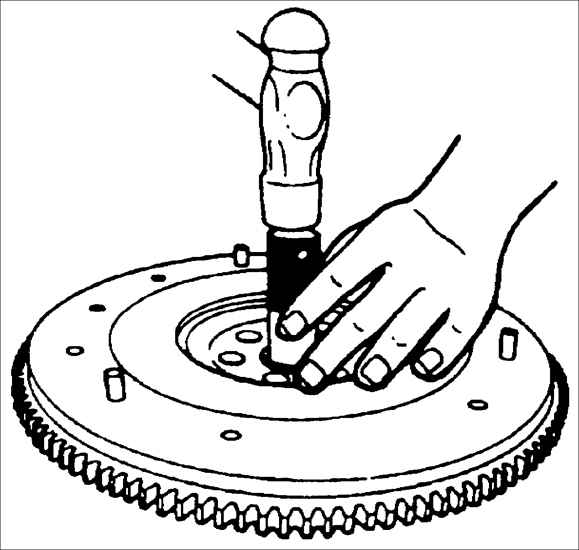

	1. Молотком и трубчатой оправкой установите центральный подшипник. Наружный диаметр подшипника 35 мм.
2. Очистите резьбу болтов крепления маховика от остатков герметика. Перед вворачиванием болтов, нанесите на резьбу болтов свежий герметик.
3. Установите маховик и специальным приспособлением ОК590 111 004, заблокируйте его от проворачивания.

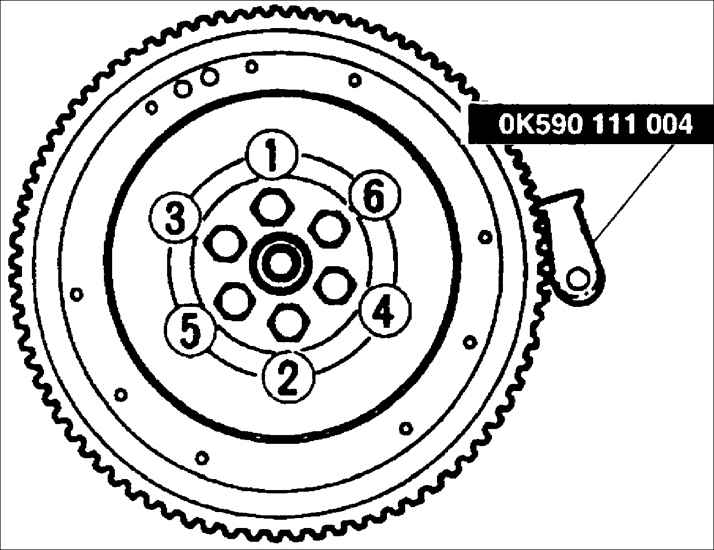

	4. В определенной последовательности затяните болты крепления маховика. Момент затяжки: 96,1–103,0 Н•м
5. Очистите шлицы в ступице диска сцепления и нанесите на них тонкий слой смазки на основе дисульфида молибдена.

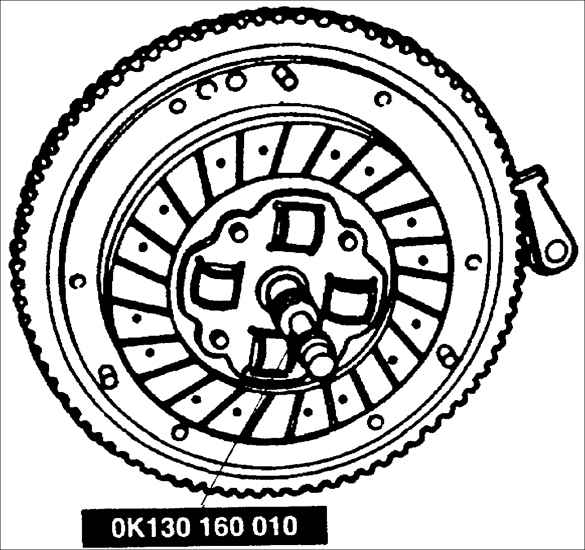

	6. Установите диск сцепления и отцентрируйте его специальной оправкой ОК130 160 010.
7. Установите кожух сцепления с нажимным диском на направляющие штифты маховика.

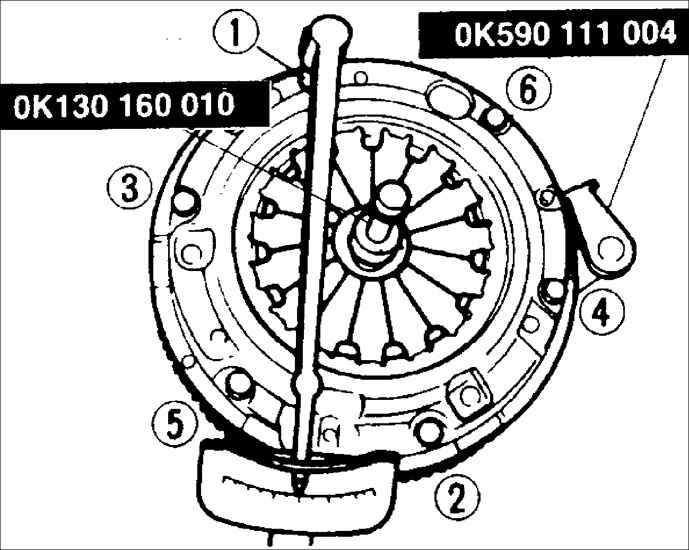

	8. Постепенно, в диагональной последовательности и в определенном порядке затяните болты крепления маховика. Момент затяжки: 17,6–26,5 Н•м
9. Установите коробку передач.
