6.17. Труба топливоналивной горловины

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Откройте лючок топливоналивной горловины.
2. Снимите крышку топливоналивной горловины.

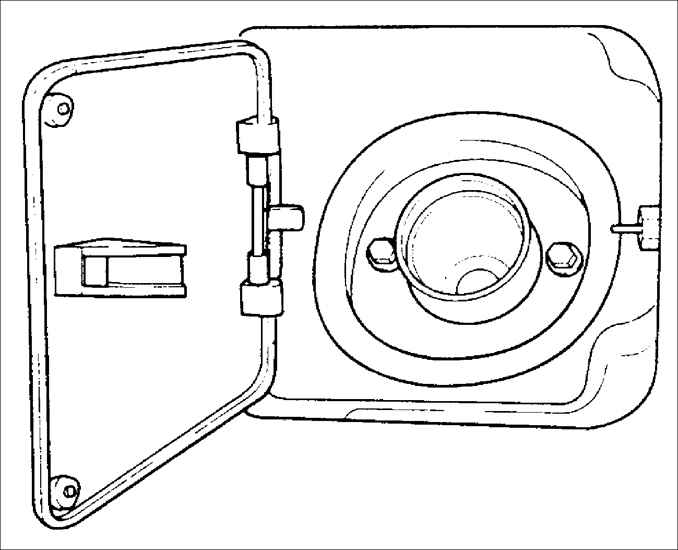

3. Выверните два верхних болта крепления трубы топливоналивной горловины.
4. Выверните два болта и освободите два фиксатора и снимите грязезащитный щиток арки левого заднего колеса.
5. Поднимите автомобиль.
6. Выверните два болта крепления трубы топливоналивной горловины к кронштейну кузова.
7. Ослабьте хомут и снимите трубу топливоналивной горловины.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите автомобиль.
2. Подсоедините трубу топливоналивной горловины.
3. Закрепите трубу топливоналивной горловины двумя болтами к кронштейну кузова.

Момент затяжки: 8,8–12,7 Н•м

4. Установите грязезащитный щиток арки левого заднего колеса и закрепите его двумя болтами и двумя фиксаторами.

Момент затяжки: 10,8–16,7 Н•м

5. Опустите автомобиль.
6. Вверните два верхних болта крепления трубы топливоналивной горловины.

Момент затяжки: 2,5–3,5 Н•м

7. Установите крышку топливоналивной горловины.
8. Закройте лючок топливоналивной горловины.
