6.14. Блок подачи топлива

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите давление в топливной системе.
2. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
3. Снимите подушку заднего сиденья.
4. Отсоедините разъемы от блока подачи топлива.

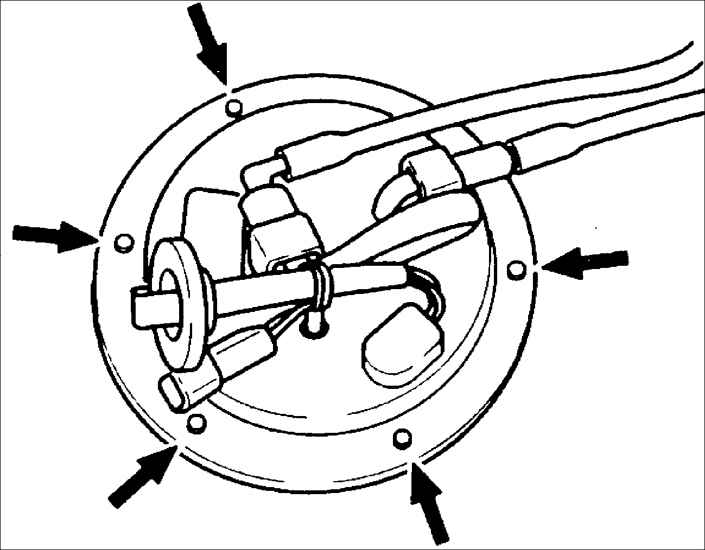

	5. Выверните три винта крепления крышки.
6. Снимите резиновое кольцо и отсоедините провода от крышки.
	7. Отсоедините два топливных шланга от блока подачи топлива.
	8. Выверните шесть винтов и снимите блок подачи топлива с топливного бака.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите блок подачи топлива на топливный бак и закрепите шестью винтами.

Момент затяжки: 10,8–16,7 Н•м

2. Подсоедините два шланга к блоку подачи топлива.

3. Установите резиновое кольцо и закрепите провода на крышке.

4. Установите крышку и закрепите тремя винтами.

Момент затяжки: 10,8–16,7 Н•м

5. Подсоедините разъем питания блока подачи топлива.

6. Закрепите провода разъема липкой лентой.

7. Установите подушку заднего сиденья.

8. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
