6.16. Топливные трубопроводы

Снятие

Предупреждение

Бензин взрывоопасен, поэтому при работе с элементами топливной системы обеспечьте нормальную вентиляцию рабочего места, не пользуйтесь огнем, искрящими устройствами, открытыми пожароопасными световыми приборами и не курите.

При необходимости, снимите кронштейны или другие детали препятствующие снятию топливных трубопроводов.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

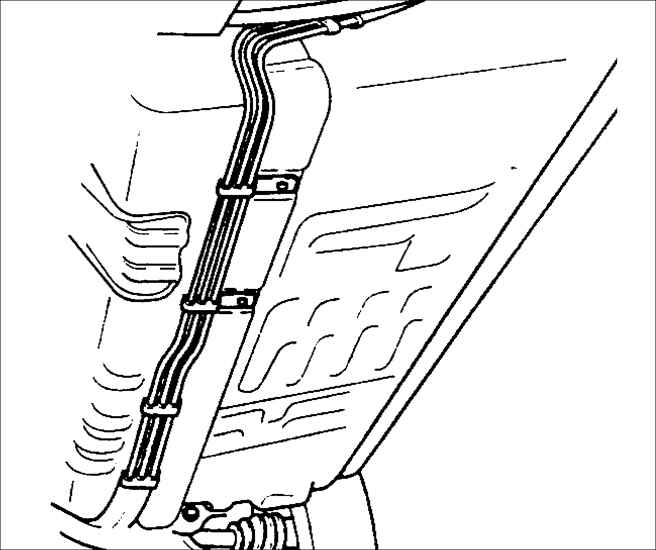

2. Выверните шесть винтов крепления кронштейнов поддержки топливных трубопроводов и снимите кронштейны.
	3. Ослабьте соединения трубопроводов, освободите из креплений и снимите их с автомобиля.

Установка

При установке снимите кронштейны или другие детали препятствующие установке топливных трубопроводов.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите топливные трубопроводы на днище автомобиля.

2. Установите кронштейны и закрепите их шестью винтами.

3. Подсоедините топливные трубопроводы.

4. Установите зажимы крепления соединений топливных трубопроводов.

5. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
