14.4. Замена тормозных шлангов

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

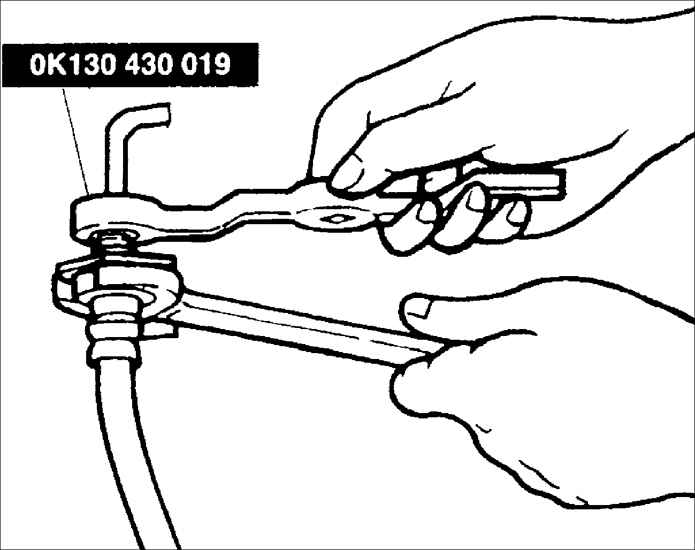

1. Специальным ключом OK130 430 019 отверните соединительную гайку тормозной трубки от шланга.

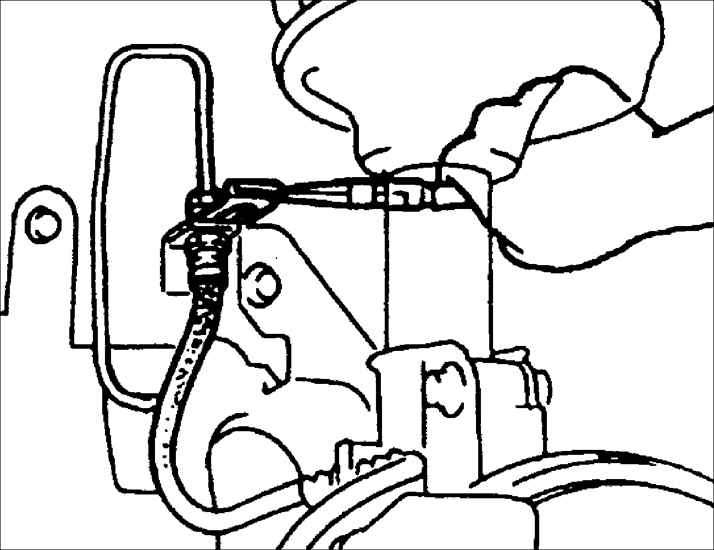

	2. Освободите зажим и снимите тормозной шланг с кронштейна.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите тормозной шланг в кронштейне и закрепите его зажимом.
2. Соедините тормозной шланг с тормозной трубкой и специальным ключом OK130 430 019 затяните соединительную гайку.
Предупреждение Проверьте, что тормозной шланг не искривлен. Проверьте, что тормозной шланг не касается других деталей автомобиля при повороте рулевого колеса от упора до упора или при раскачивании кузова автомобиля. Момент затяжки: 13–22 Н•м
	3. Несколько раз нажмите педаль тормоза и проверьте отсутствие утечек из тормозного шланга и его соединения с тормозной трубкой.
	4. Проверьте уровень тормозной жидкости, который должен находиться между метками MAX и MIN расположенными на стенке прозрачного пополнительного бачка.
	5. Удалите воздух из гидравлической системы привода тормозов.
