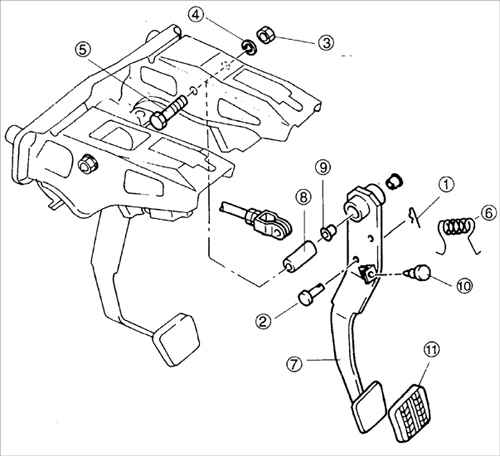

14.10. Педаль тормозаПедаль тормоза
1 – шплинт;
2 – штифт с головкой и отверстием под шплинт;
3 – гайка;
4 – стопорная шайба;
5 – шарнирный болт; |
6 – пружина;
7 – педаль;
8 – распорная втулка педали тормоза;
9 – втулка педали тормоза;
10 – стопор;
11 – накладка |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите шплинт, и удалить штифт с головкой
и отверстием под шплинт. |
| 2. Отверните гайку и снимите стопорную шайбу,
плоскую шайбу, и шарнирный болт. |
| 3. Снимите педаль тормоза, возвратную пружину
и распорную втулку педали тормоза. |
| 4. При необходимости, снимите втулку педали
тормоза, стопор и накладку педали тормоза. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. При необходимости, установите стопор педали
тормоза, педаль тормоза, и втулку педали тормоза. |
| 2. Установите распорную втулку педали тормоза
и шарнирный болт. |
| 3. Установите возвратную пружину педали тормоза. |
| 4. Установите плоскую шайбу, стопорную шайбу,
и наверните гайку. |
| 5. Установите штифт с головкой и отверстием
под шплинт и новый шплинт. |
| 6. После установки, проверьте и отрегулируйте
высоту установки педали и свободный ход педали тормоза. |
|
|
|
