7.3. Педаль сцепления

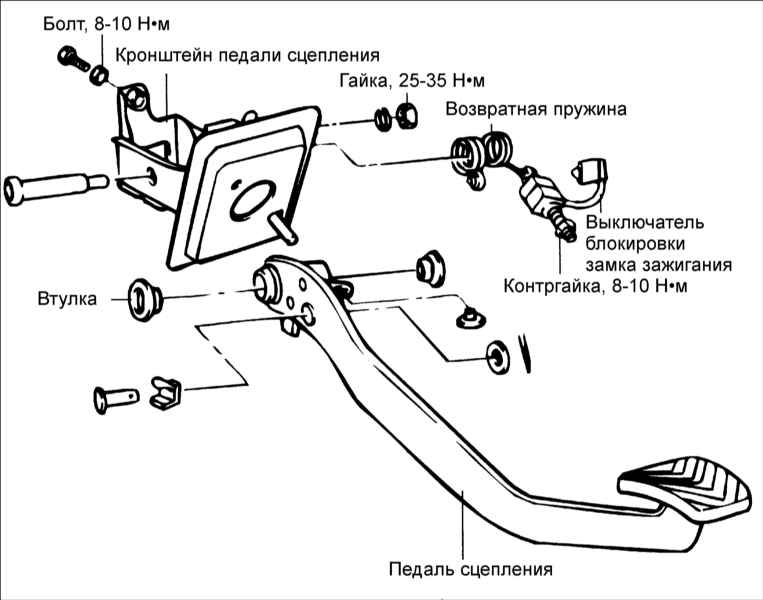

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

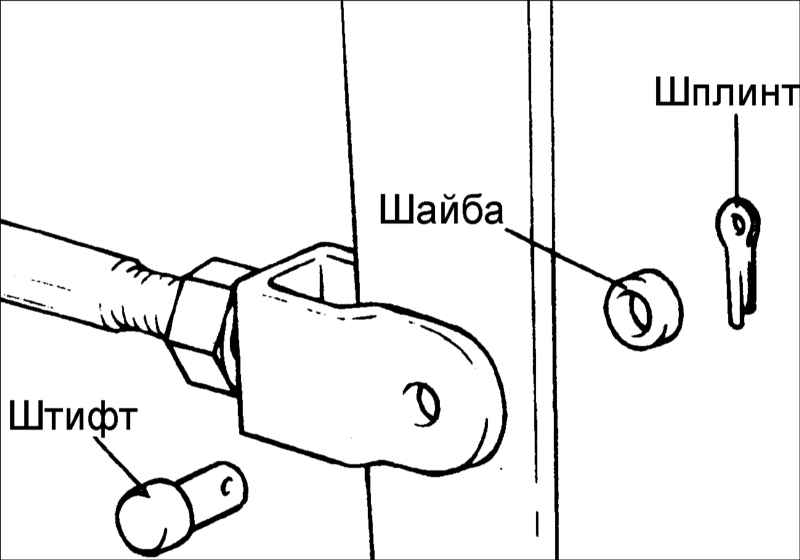

1. Снимите шплинт, шайбу и штифт с головкой и отверстием под шплинт.

2. Выверните болт крепления педали сцепления.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте рычаг педали и втулку на отсутствие износа.
2. Проверьте педаль сцепления на отсутствие изгиба и деформации.
3. Проверьте возвратную пружину на отсутствие повреждений и потерю упругости.
4. Проверьте подушку педали сцепления на отсутствие повреждений и износа.

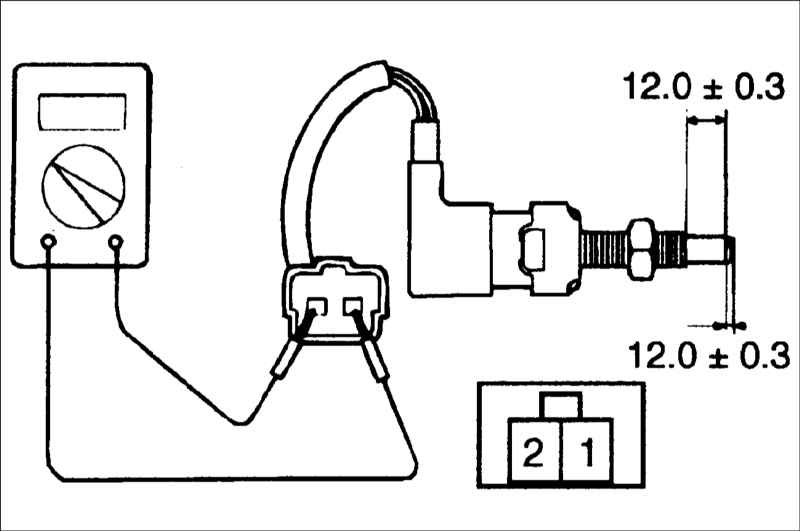

5. Снимите выключатель блокировки замка зажигания и проверьте проводимость между клеммами разъема.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

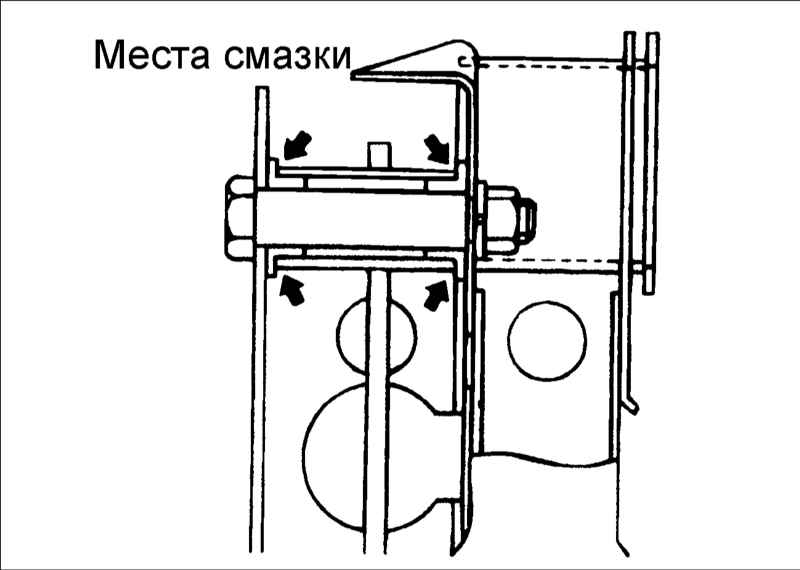

1. Перед установкой смажьте втулки педали сцепления.

Смазочный материал: SAE J 310, NGLI №1

2. Вверните монтажный болт педали сцепления.

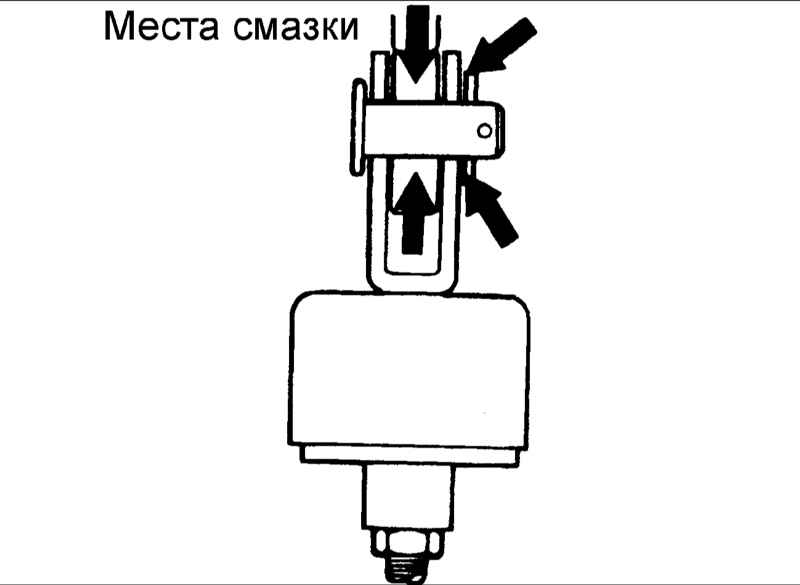

3. Перед установкой смажьте втулку, штифт, шайбу и штифт с головкой и отверстием под шплинт.

Смазочный материал: SAE J 310, NGLI №2

4. Установите толкатель на педаль сцепления.
5. Отрегулируйте длину толкателя.
