14.18. Проверка переключателя режимов

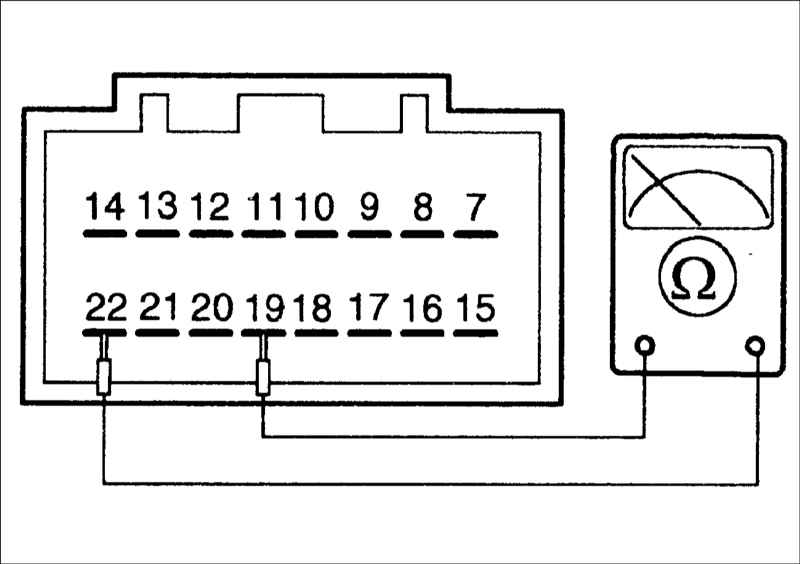

Проверьте проводимость между контактами разъема.

Положение переключателя	Контакты
PANEL	9 и 22
PANEL/ FLOOR	8 и 22
FLOOR	7 и 22
FLOOR/ DEFROST DEFROST	17 и 22

Если проводимость отличается от требуемой, замените панель управления кондиционированием воздуха.
