14.13. Проверка и регулировка натяжения поликлиновых ремней
|
|
|
1. Проверьте состояние поликлинового ремня и расположение его на шкивах.
|

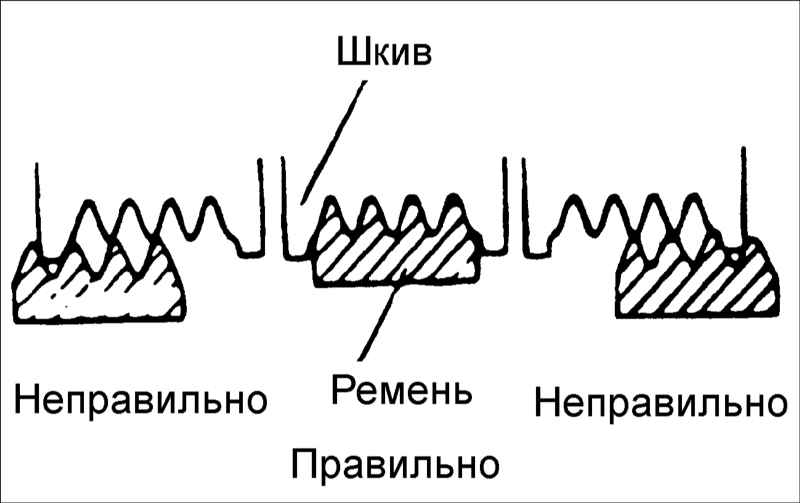

Проверьте правильность расположения ребер поликлинового ремня
в канавках шкивов.
Если при работе поликлиновой ремень
издает посторонний шум, проверьте ремень на отсутствие
износа и повреждений, а также рабочие поверхности шкивов.
Также проверьте прогиб ремня, определяющий его натяжение.
|
|

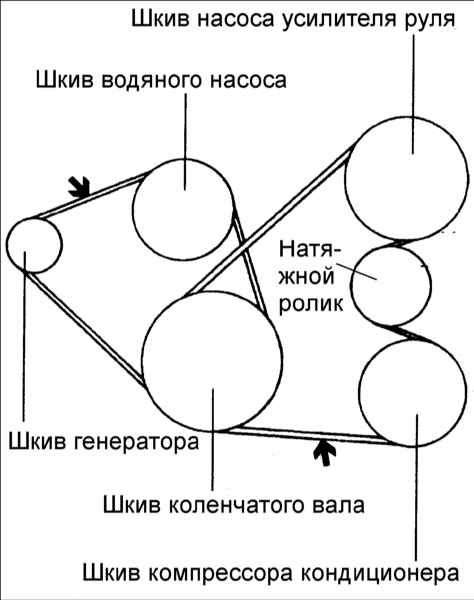

2. Специальным прибором измерьте натяжение приводного ремня. При отсутствии специального прибора проверьте натяжение ремня, надавив на него усилием 100 Н в месте, расположенном на одинаковом удалении от шкивов и измерьте прогиб ремня.
|
|
Стандартные значения натяжения ремня привода компрессора кондиционера
Двигатель DOHC 2,0/2,4 л
|
Проверка
|
Регулировка
|
|
Новый
|
Бывший в употреблении
|
Прогиб, мм
|
11,7–15,3
|
8,8–11
|
12,5–14,3
|
Натяжение, Н
|
300–500
|
550–650
|
350–450
|
Двигатель V6 2,5 л
Натяжение ремня регулируется автоматически механизмом натяжения.
|
Натяжение ремня должно быть измерено точно по центру между шкивами.
|
Когда установлен новый ремень, регулируйте натяжение до среднего значения, приведенного в колонке "Новый".
Бывшим в употреблении ремнем считается ремень, проработавший на двигателе более 5 мин и его натяжение необходимо регулировать до среднего значения, приведенного в колонке
При регулировке натяжения бывшего в употреблении ремня или ремня, проработавшего на двигателе более 5 мин необходимо регулировать его натяжение до среднего значения, приведенного в колонке " Бывший в употреблении ".
При периодических осмотрах необходимо руководствоваться колонкой "Проверка".
Регулировка
Двигатель DOHC 2,0/2,4 л
|
|

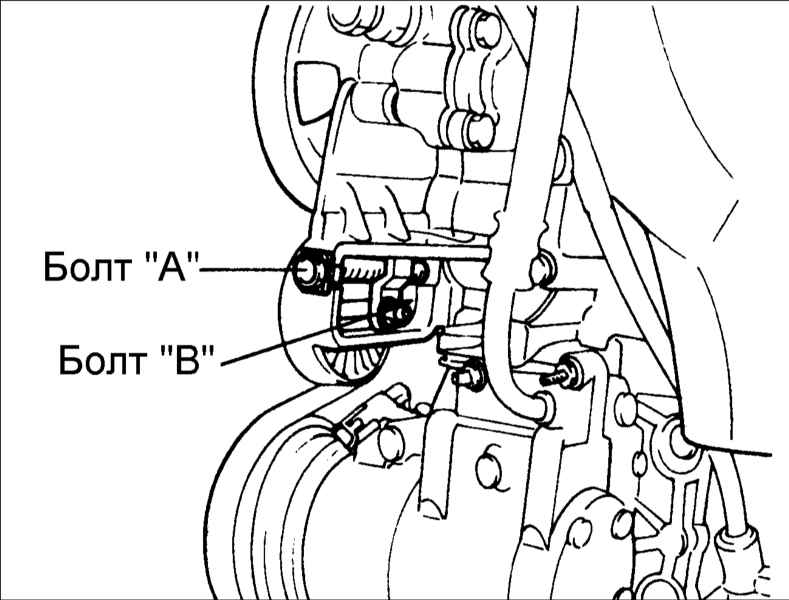

| 1. Ослабьте болт "A" фиксации болта регулировки
натяжения.
2. Вращая регулировочный болт "B", отрегулируйте натяжение
ремня.
3. Затяните болт "А" фиксации болта регулировки натяжения.
|
4. Проверьте натяжение ремня и, при необходимости, повторите регулировку.
|
|
Перед повторной проверкой натяжения ремня, проверните на
несколько оборотов коленчатый вал двигателя.
|
|
|
|

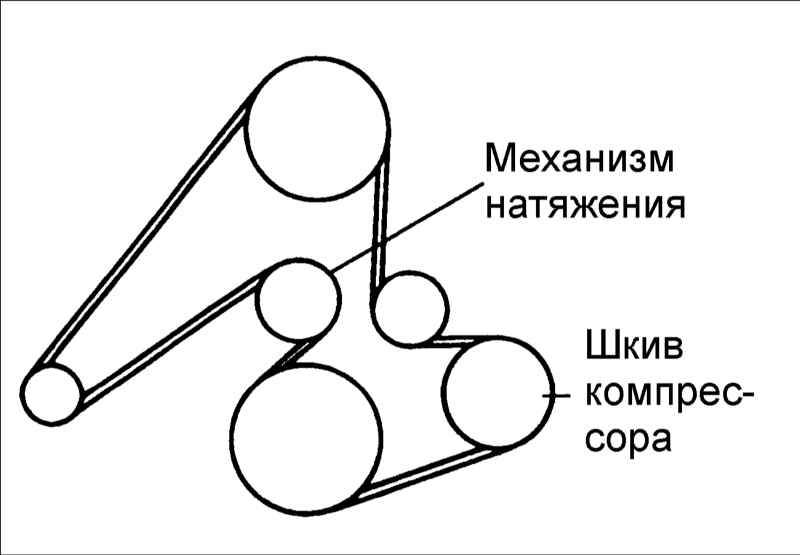

Двигатель V6 2,5 л
|
|
|
1. Если индикатор механизма натяжения ремня выходит за метку максимального натяжения, замените приводной ремень.
|
2. При замене приводного ремня, индикатор
механизма натяжения должен находиться между метками MAX и
MIN.

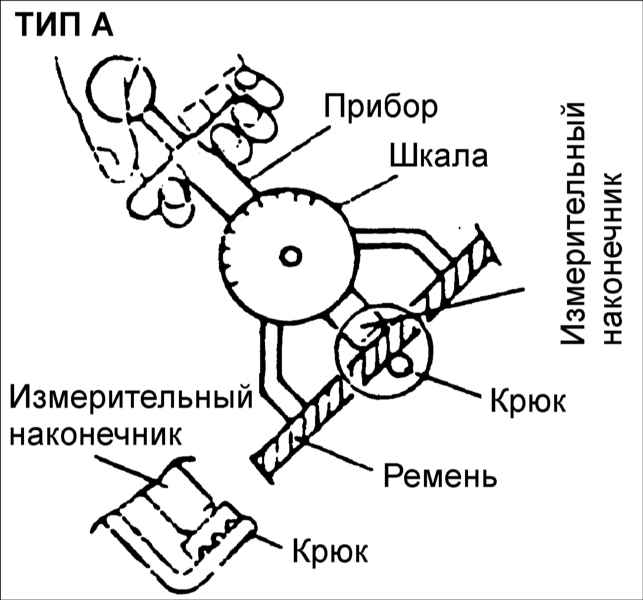

Измерение натяжения специальным
прибором типа А
- При измерении натяжения поликлинового ремня прибор не
должен касаться других элементов двигателя.
|
|

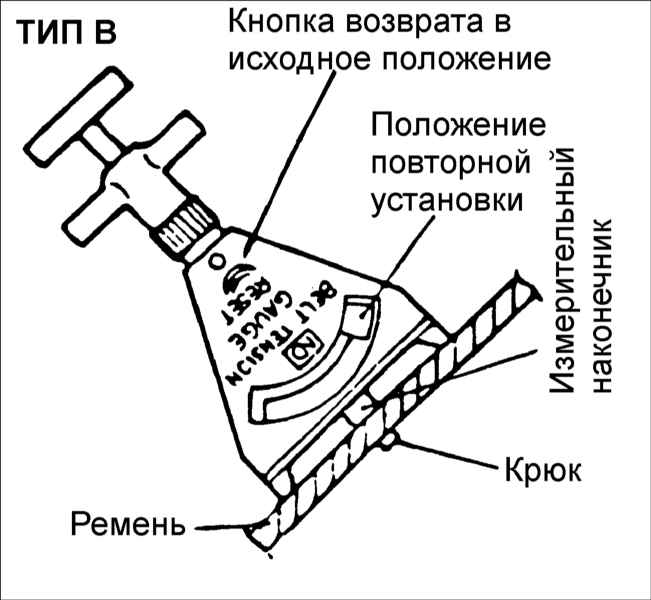

Измерение натяжения специальным
прибором типа В
- При измерении убедитесь, что повернули кнопку повторной
установки в направлении стрелки, чтобы установить стрелку
прибора в исходное состояние.
- После снятия прибора с ремня стрелка прибора все еще будет
указывать натяжение ремня.
|
|
|
|
