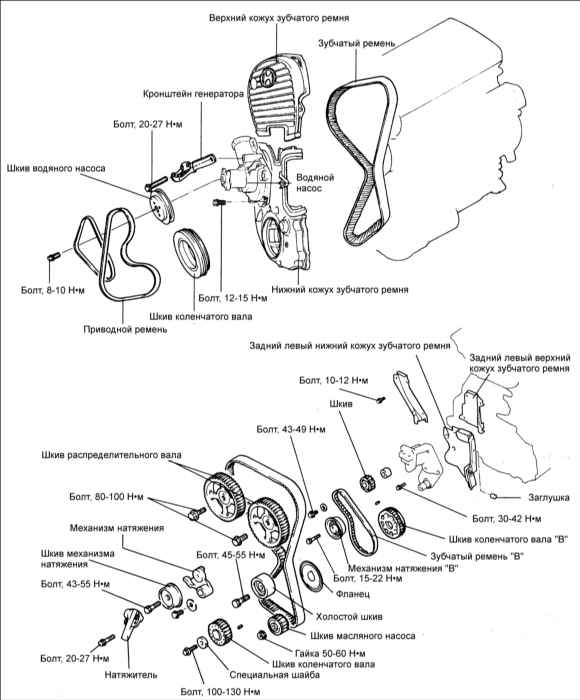

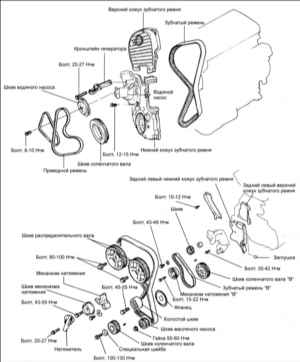

1.1.3. Зубчатый ремень
Снятие
|
1. Снимите шкив коленчатого вала, шкив водяного
насоса и приводной ремень.
2. Снимите кожух зубчатого ремня.
|

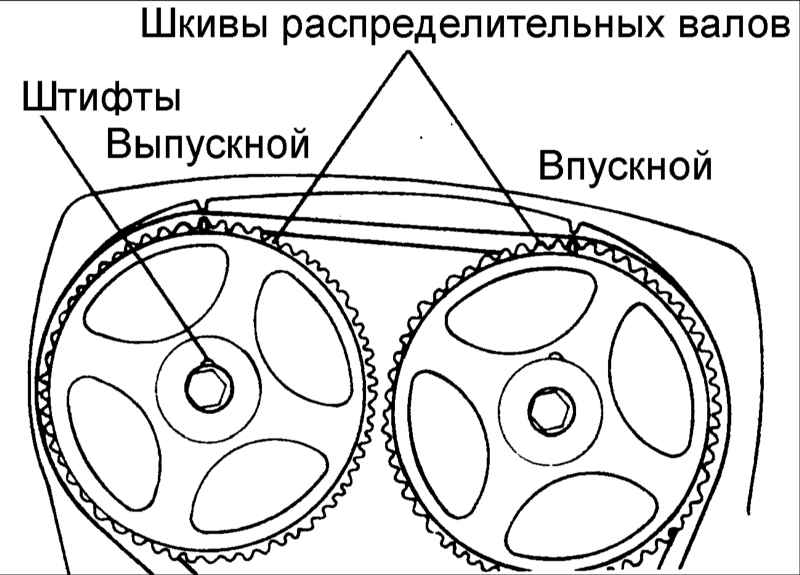

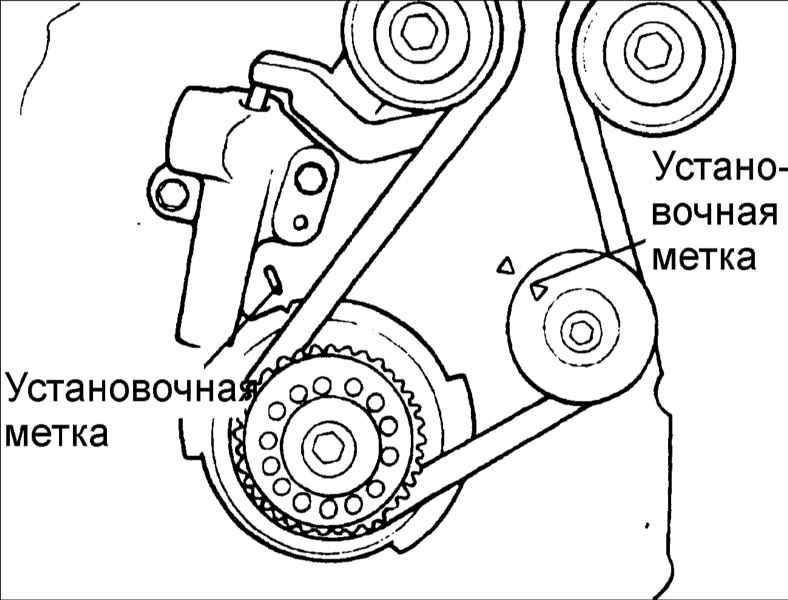

3. Поверните коленчатый вал по часовой стрелке и совместите
установочные метки, чтобы поршень в первом цилиндре установился
в верхней мертвой точке в такте сжатия. В это время установочные
метки шкива распределительного вала и крышки головки блока
цилиндров должны совместиться, а установочный штифт шкива
распределительного вала должен находиться вверху. Снимите
натяжитель зубчатого ремня.
|
Вращайте
коленчатый вал только по часовой стрелке.
|
|
|

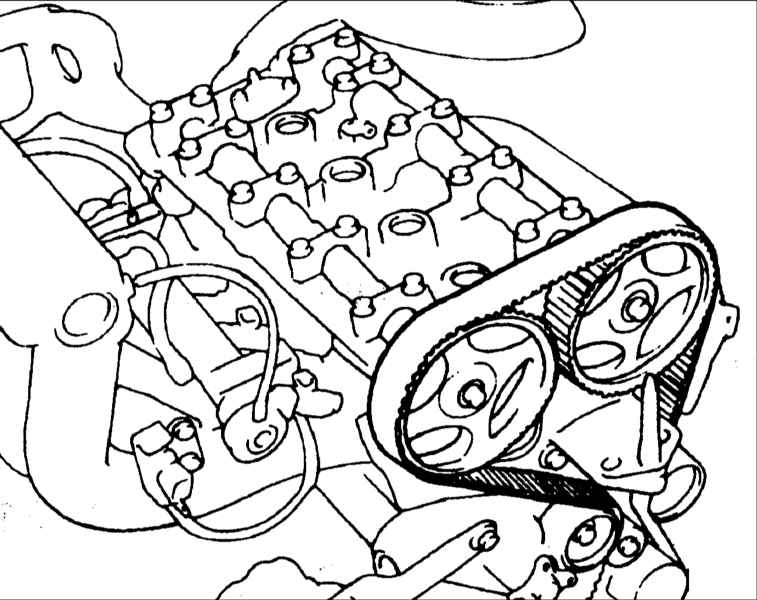

4. Снимите зубчатый ремень.
|
Отметьте направление вращения зубчатого ремня для повторной
установки его в первоначальное положение.
|
|
|

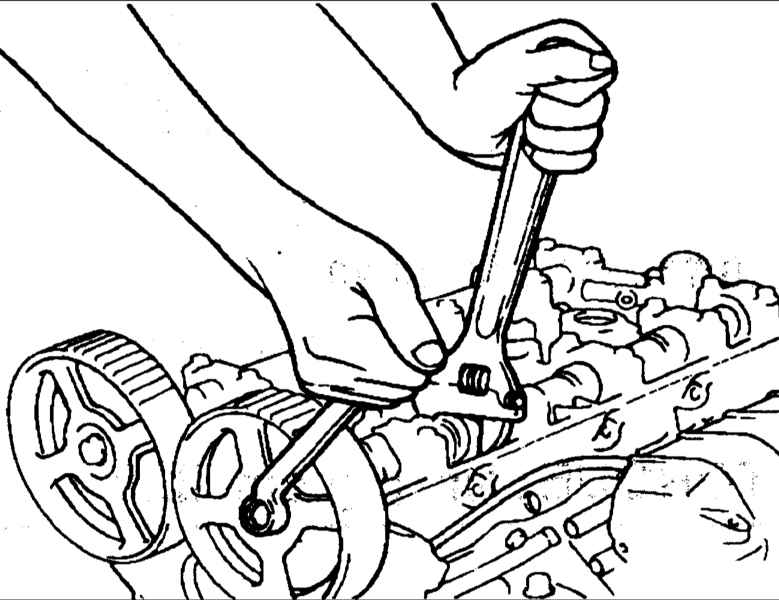

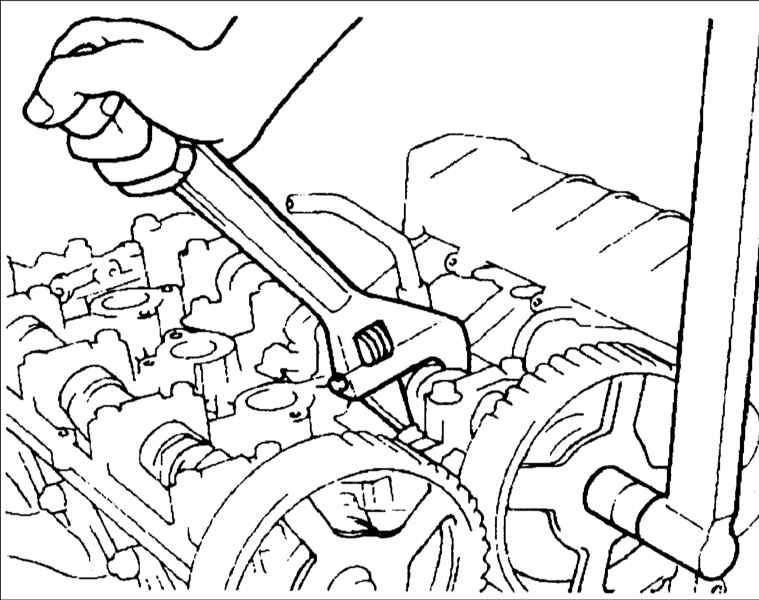

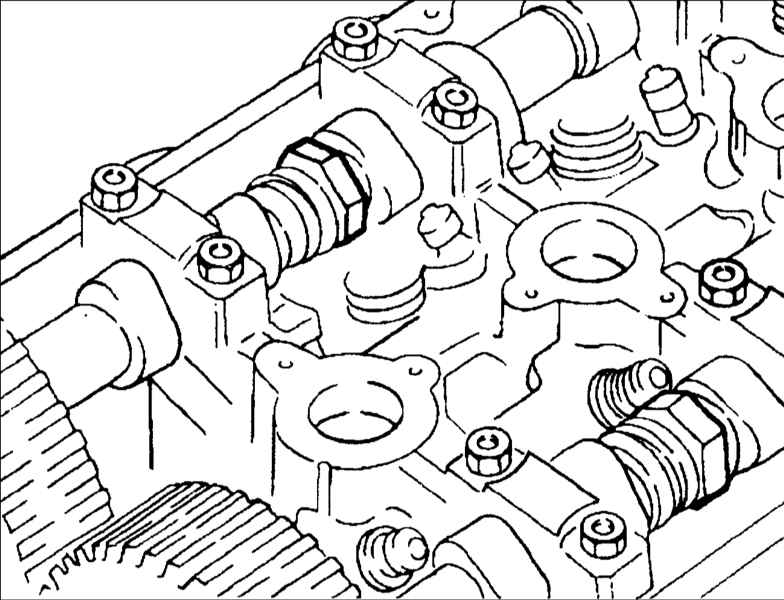

5. Снимите шкив распределительного вала.
|
Будьте осторожны, чтобы не повредить гаечным ключом головку
блока цилиндров.
|
|

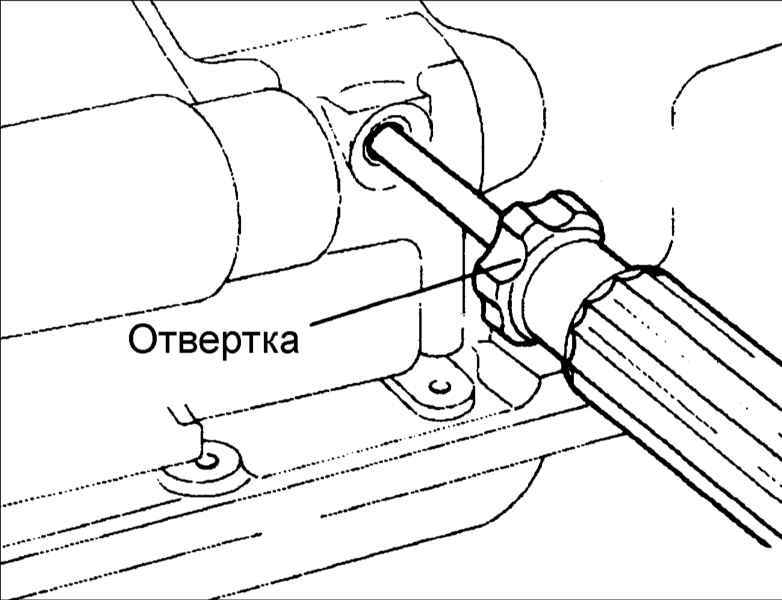

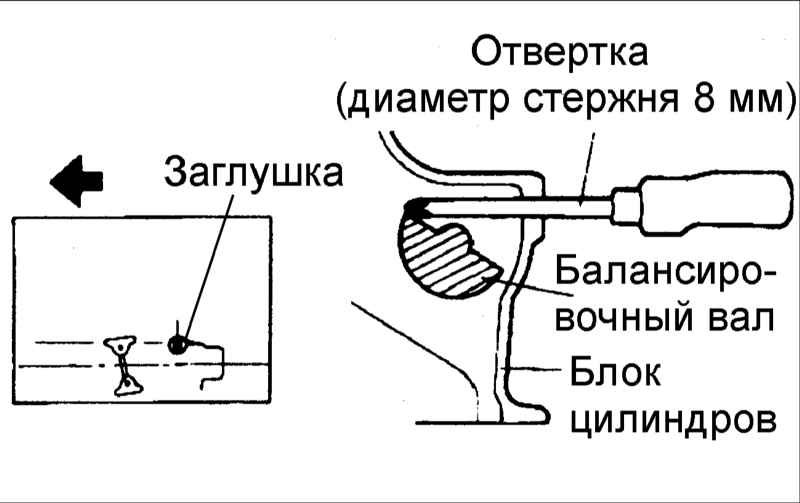

6. Перед отворачиванием гаек крепления шкива масляного насоса, сначала удалите заглушку с левой стороны блока цилиндров и в отверстие вставьте отвертку, чтобы заблокировать левый балансировочный вал в исходном положении. Отвертка, использованная для этой цели должна иметь стержень диаметром 8 мм, который может быть вставлен на глубину более 60 мм.
|

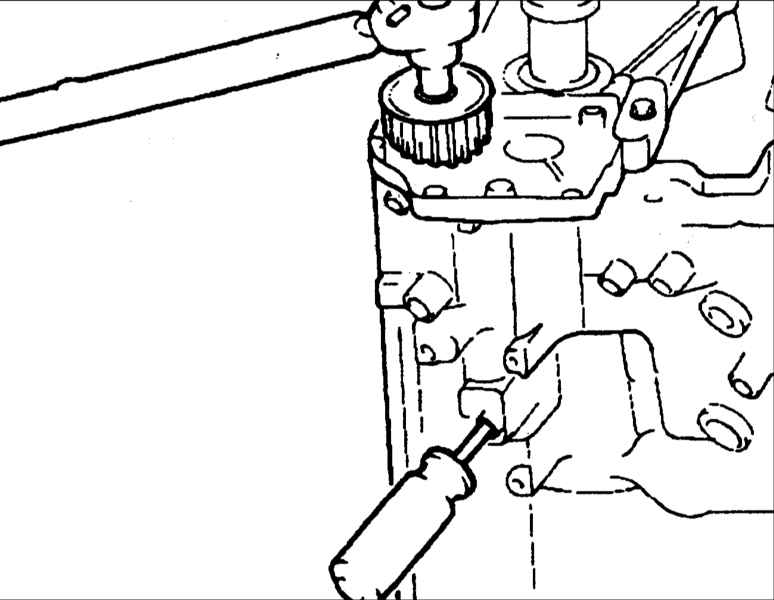

7. Отверните стопорную гайку крепления шкива масляного насоса и снимите шкив.
|

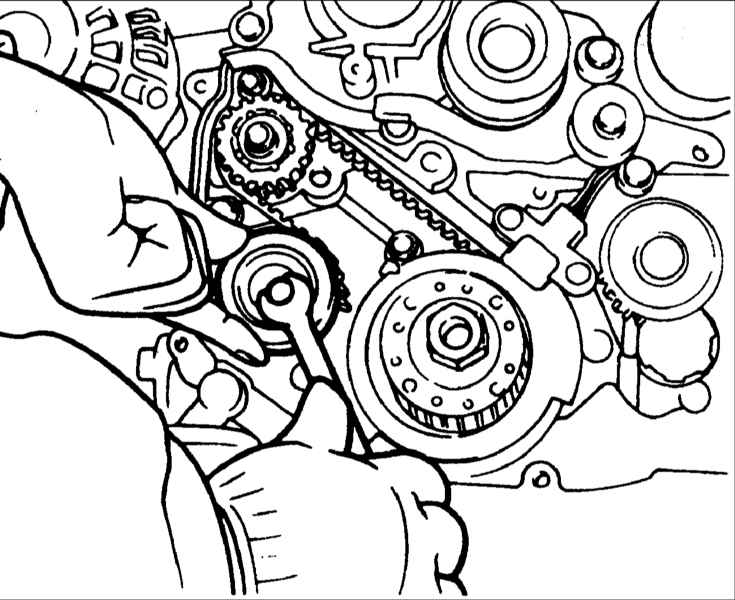

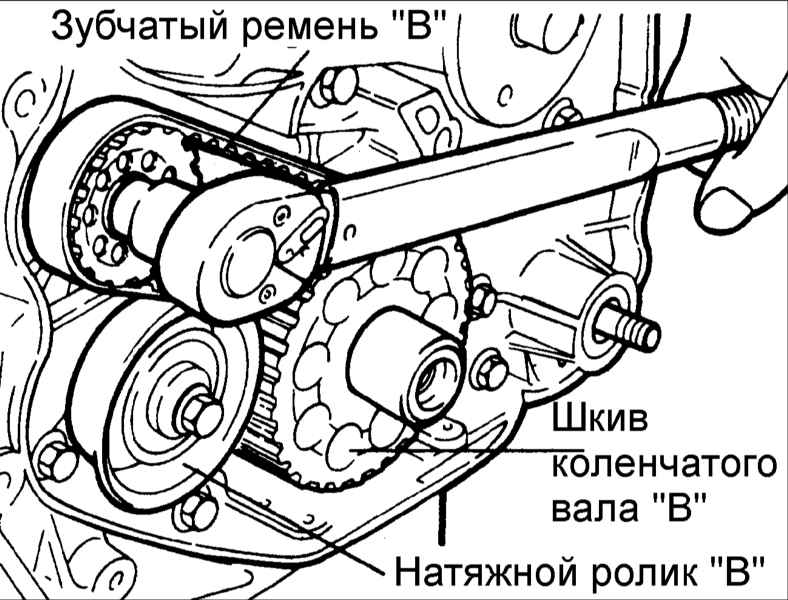

8. Ослабьте болт крепления шкива правого балансировочного вала до тех пор, пока он не может быть отвинчен вручную.
|
9. Снимите механизм натяжения "B" и зубчатый ремень "B".
|
После снятия зубчатого ремня "B", не делайте попытку
ослабить болт крепления шкива плоскогубцами.
|
|
10. Снимите шкив коленчатого вала "B" с коленчатого вала.
|
|
Проверка
Шкивы, шкив механизма натяжения зубчатого ремня и холостой шкив
|
1. Проверьте шкивы распределительного и коленчатого
валов, шкив механизма натяжения и холостой шкив на отсутствие неравномерного
износа, трещин и повреждений. Замените их по мере необходимости.

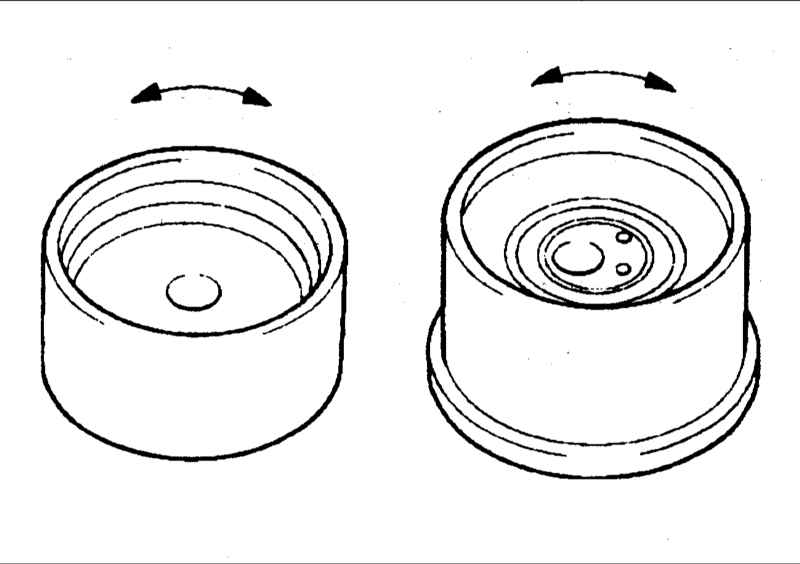

2. Проверьте легкость и плавность вращения шкива механизма натяжения
и холостого шкива, а также отсутствие постороннего шума при вращении.
Замените их по мере необходимости.
|
3. Замените шкивы, если есть утечка смазочного материала.
|
|
|
Натяжитель
|
|

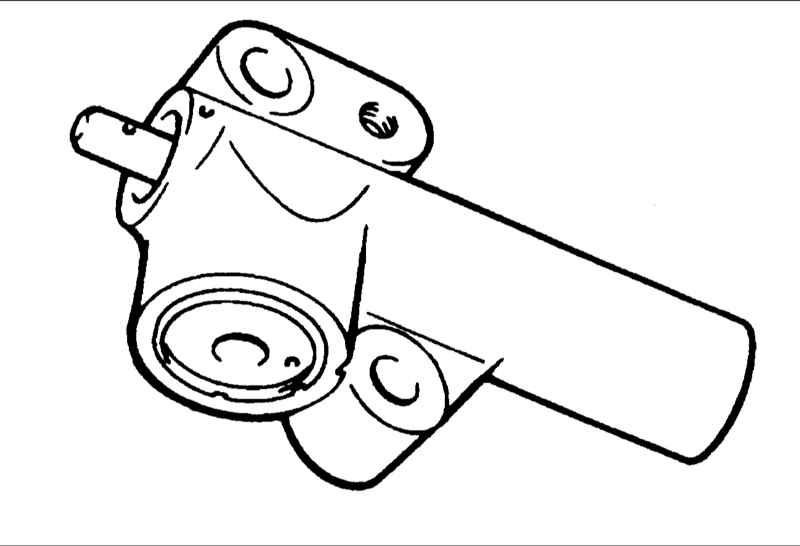

1. Проверьте натяжитель на отсутствие утечек и замените по мере необходимости.
|
2. Проверьте наконечник натяжителя на наличие износа или повреждений и замените по мере необходимости.
|

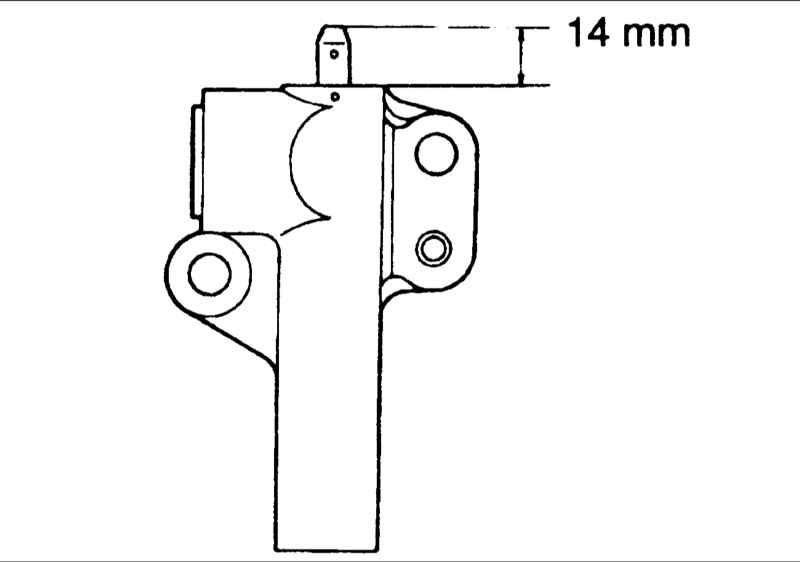

3. Измерить выступание стержня. Если его выступание не соответствует спецификации, замените натяжитель.
Выступание стержня натяжителя: 14 мм
|
|
4. Тисками с мягкими губками вдавите стержень в натяжитель. Если стержень вдавливается легко, замените натяжитель.
|
Тисками вдавите стержень в натяжитель так, чтобы его торец
совместился с торцом натяжителя. Используйте тиски с
мягкими губками для исключения повреждения натяжителя.
|
|
|
|
Зубчатый ремень
|
|

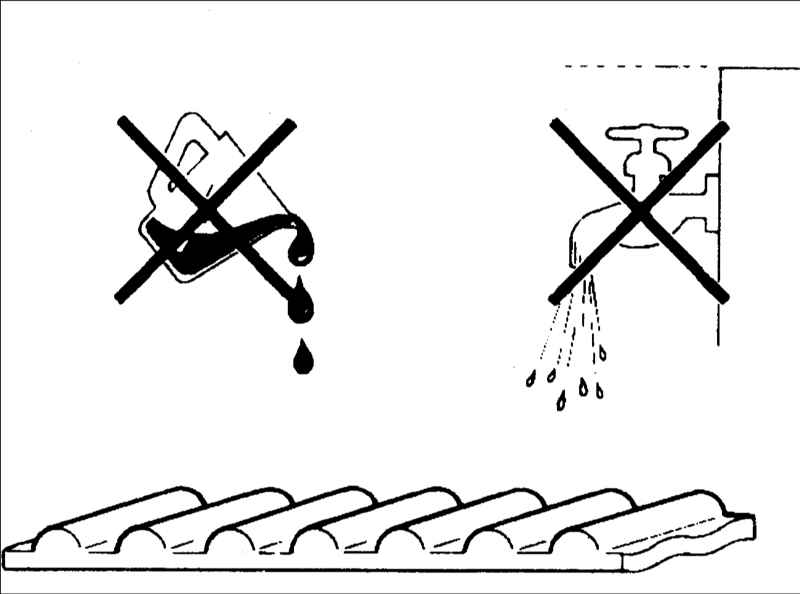

1. Проверьте зубчатый ремень на отсутствии следов масла, воды или пыли. Если необходимо замените ремень. Незначительные следы должны быть вытерты сухой тканью или бумагой. Не чистите зубчатый ремень растворителем.
|
2. После ремонта двигателя или регулировки натяжение ремня, проверьте состояние ремня. При наличии следующих дефектов, замените зубчатый ремень.
|
|
Описание
|
Дефект
|

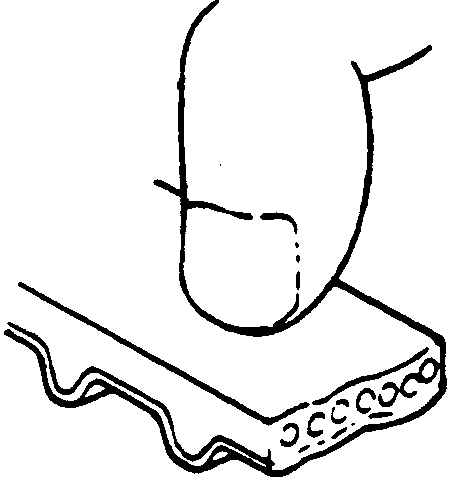

1. Жесткая обратная поверхность зубчатого ремня
Поверхность имеет глянцевый вид. Жесткость поверхности такова, что ноготь не оставляет следов на ремне
|
|

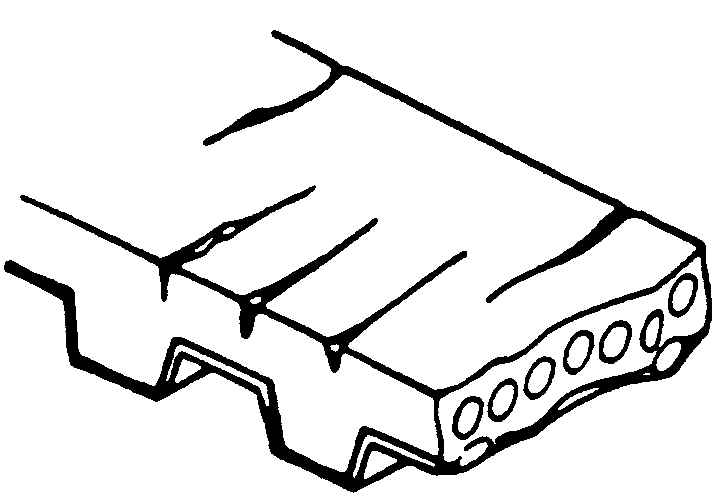

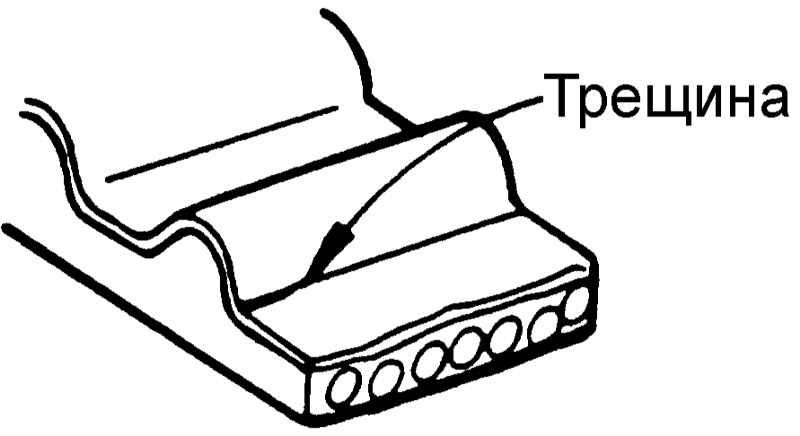

2. Трещины на обратной поверхности зубчатого ремня
|
|

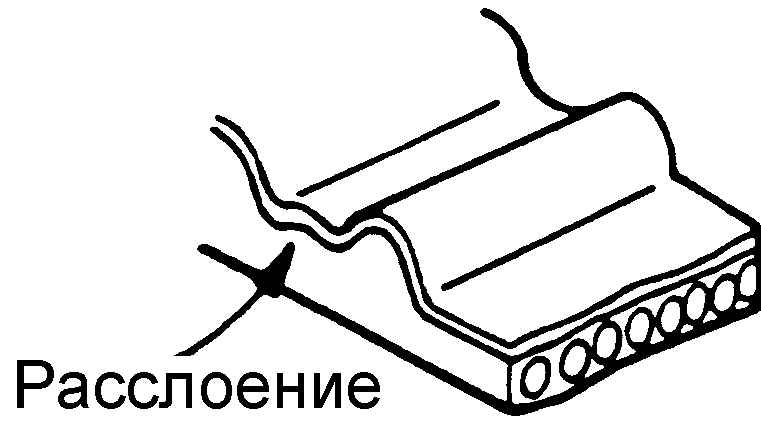

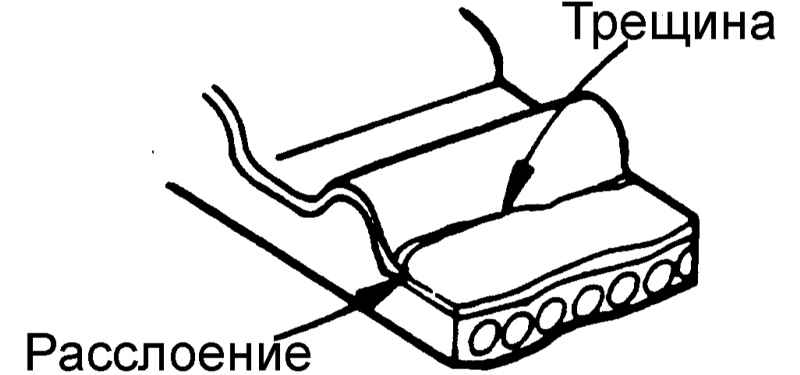

3. Трещины или расслоение зубчатого ремня
|
|

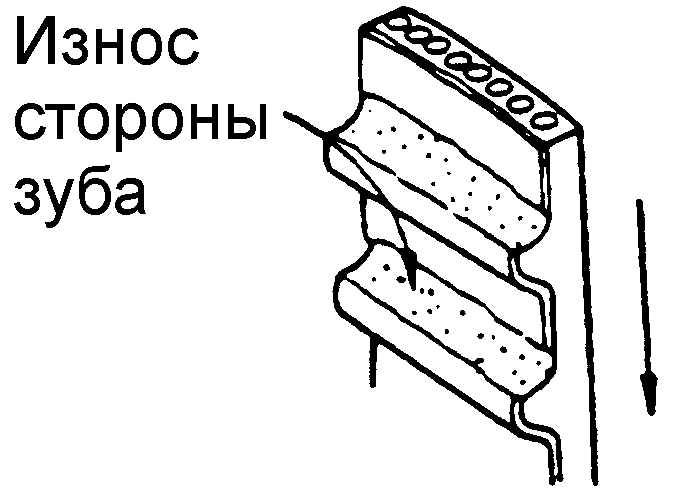

4. Сильно изношенные зубья
Изношена сторона зуба, при этом становятся видны волокна, корд и резиновое основание
|
|

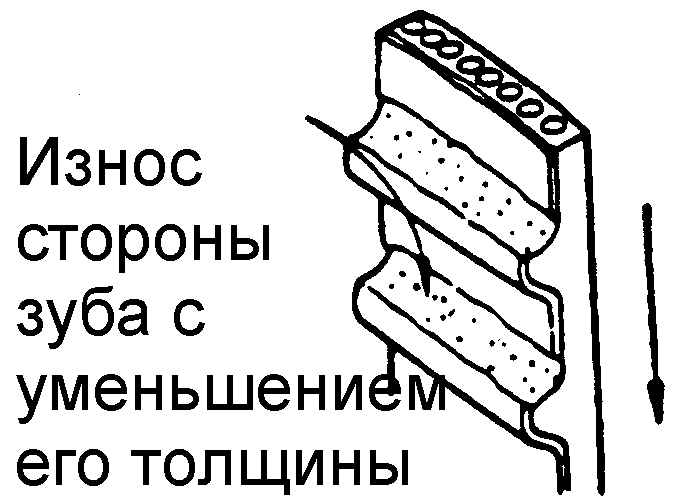

5. Сильно изношенные зубья (последняя стадия)
Изношена сторона зуба, при этом становятся видны потертости и уменьшена толщина зуба
|
|

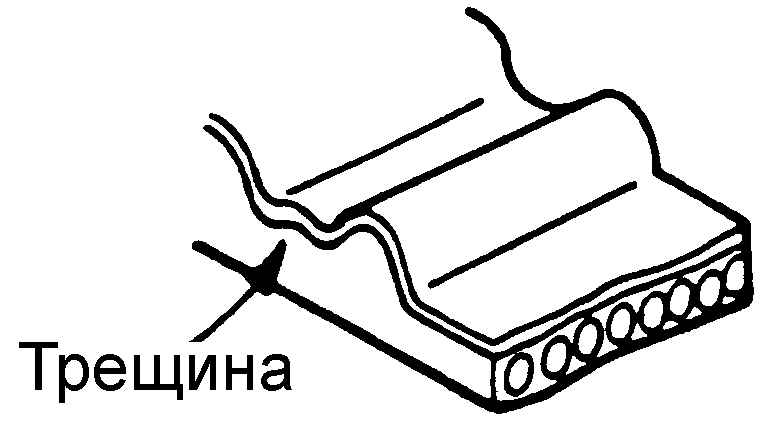

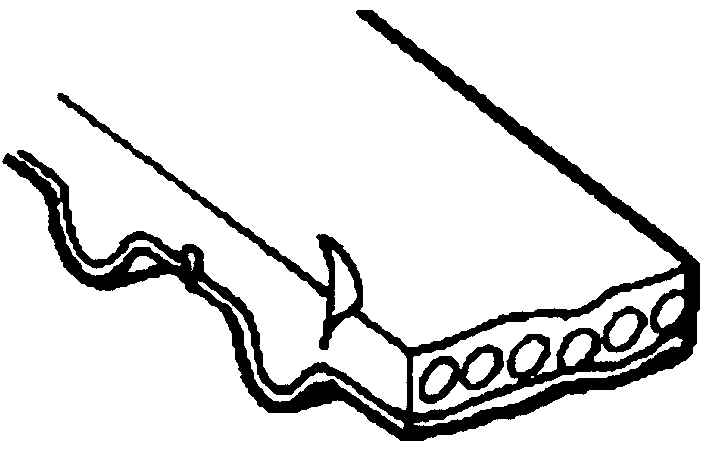

6. Трещины в основании зубьев
|
|

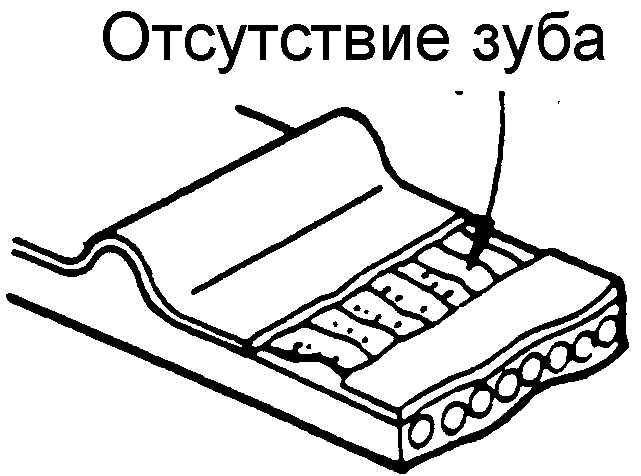

7. Отсутствие зуба
|
|

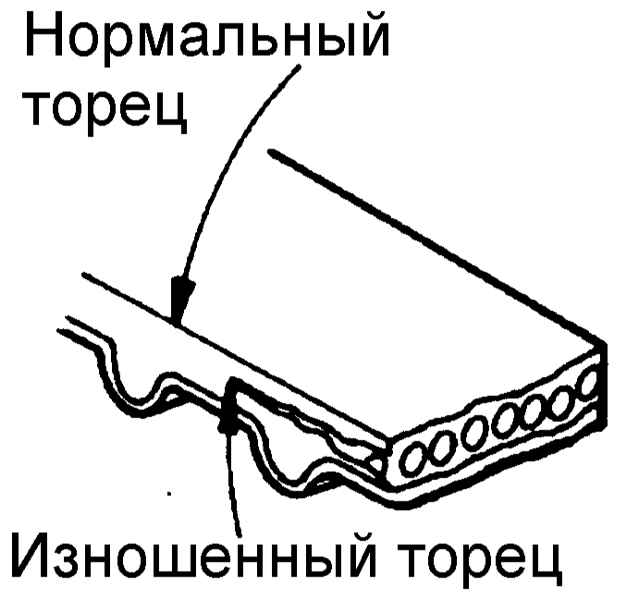

8. Сильный износ одной стороны ремня
|
|
|
Нормальный ремень должен иметь ровный боковой торец, как будто обрезанный острым ножом. |
|
9. Трещины на боковой стороне зубчатого ремня
|
|
Установка
|
|

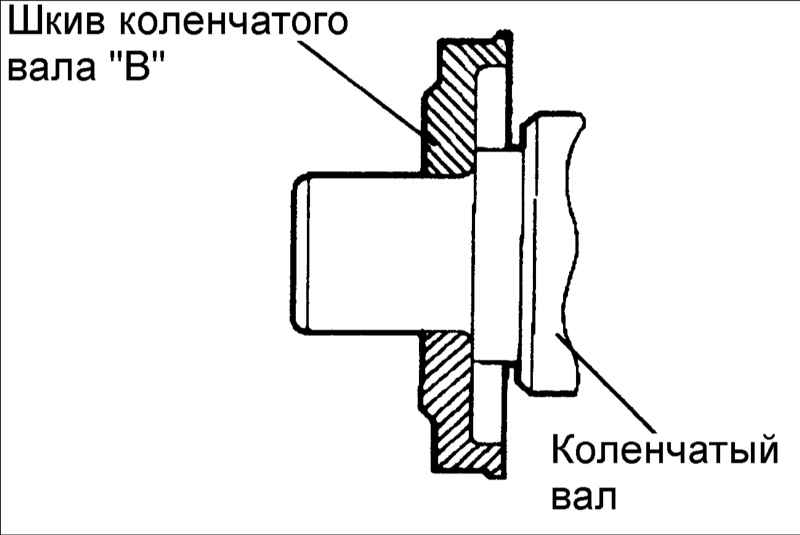

1. Установите шкив коленчатого вала "B" на коленчатый вал.
|
Особое внимание обратите на направление установки выступа. Если шкив установлен неправильно, это приведет к повреждению зубчатого ремня.
|
|
|

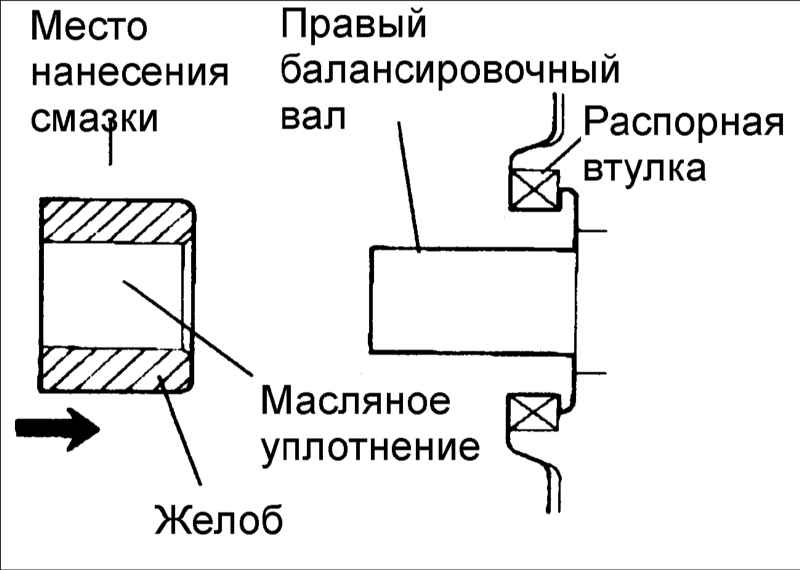

2. Смажьте тонким слоем моторного масла внешнюю поверхность распорной втулки и затем установите ее на правый балансировочный вал, как показано на рисунке.
|
3. Установите шкив на правый балансировочный вал и закрепите его болтом.
|

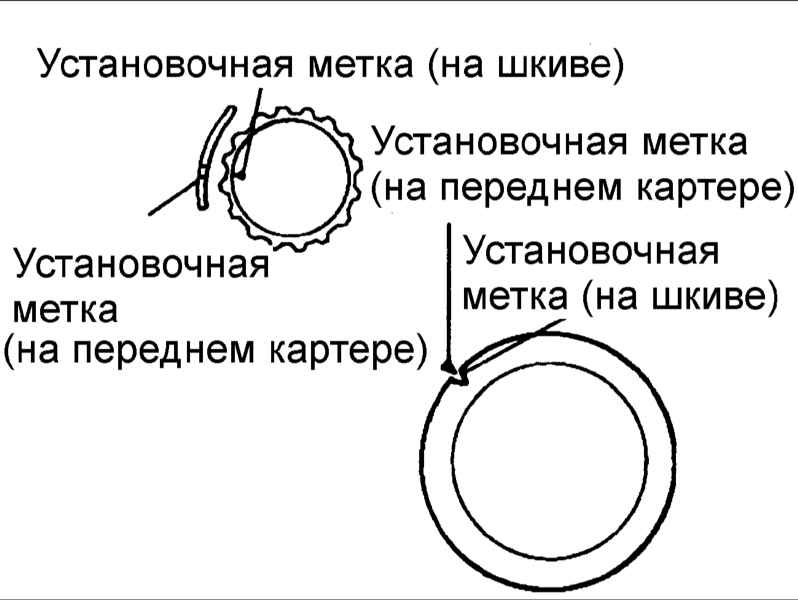

4. Выровняйте установочную метку на каждом шкиве с соответствующей установочной меткой на переднем картере.
|
|
5. После установки зубчатого ремня "B" убедитесь, что на стороне натяжения отсутствует провисание.
- Совместите механизм натяжения ремня "B" с центром шкива, расположенного на левой стороне монтажного болта и с выступом шкива, направленным к передней стороне двигателя.
- Совместите установочную метку на шкиве правого балансировочного вала с установочной меткой на переднем картере.
|
|

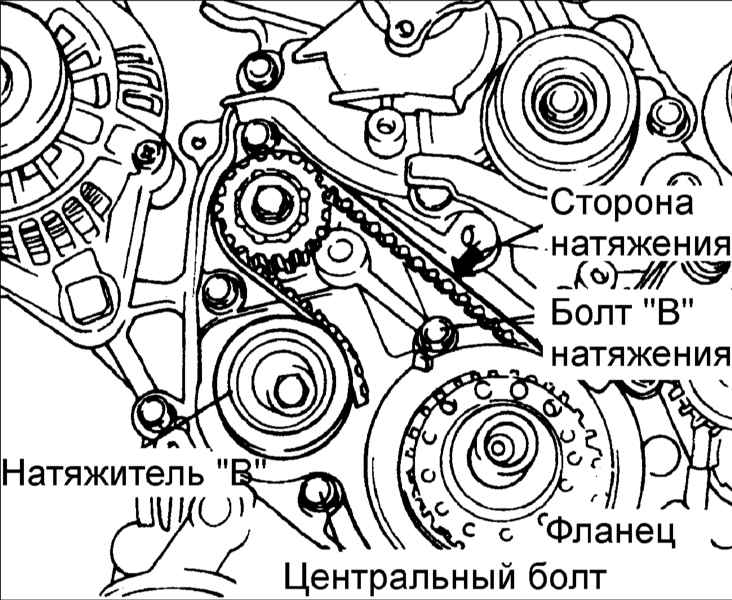

6. Поднимите механизм натяжения "B", чтобы натянуть зубчатый ремень привода "B" так, чтобы сторона его натяжения была хорошо натянута. В этом состоянии затяните болт крепления механизма натяжения "B". Когда болт затянут, это препятствует валу поворачиваться вместе. Если вал проворачивается вместе, ремень будет перетянут.
|
7. Убедитесь, что установочные метки находятся на одной линии.
|

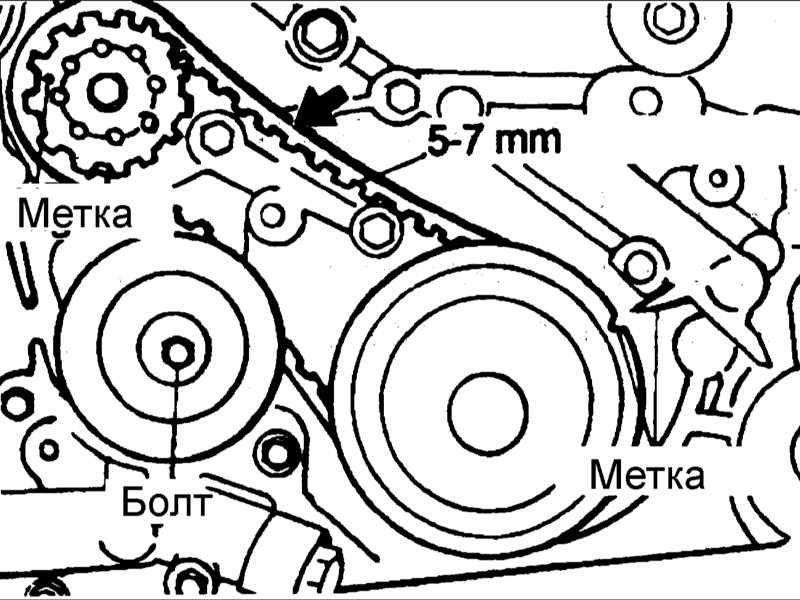

8. Убедитесь, что после нажатия на центр ремня на стороне натяжения в направлении стрелки, провисание ремня находится в пределах спецификации.
Провисание ремня: 5–7 мм
|
|

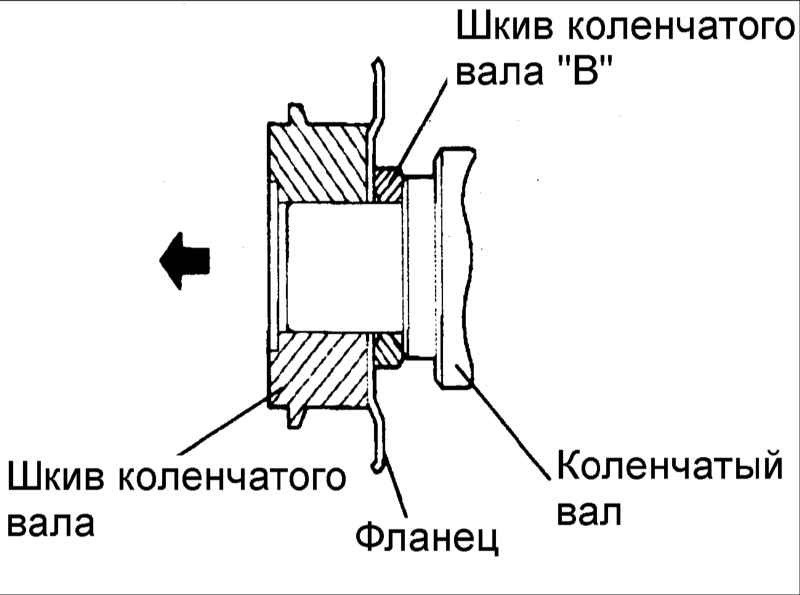

9. Установите фланец и шкив коленчатого вала на коленчатый вал. Убедитесь, что установили в направлении как показано на рисунке.
|
Обратите внимание на направление установки фланца. Если фланец установлен неправильно, это приведет к повреждению зубчатого ремня.
|
|
10. Установить специальную шайбу и вверните болт крепления шкива к коленчатому валу и затем затяните болт.
Момент затяжки: 110–130 Н•м
|
11. Вставьте отвертку в сквозное отверстие под заглушку, чтобы заблокировать левый балансировочный вал в исходном положении.
|
|
12. Установите шкив масляного насоса и закрепите гайкой.
|
13. Установите шкив распределительного вала и закрепите болтом, затянув его моментом затяжки, приведенным в спецификации.
Момент затяжки: 80–100 Н•м
|
14. Установите натяжитель.
|
Извлеките провод, блокирующий стержень натяжителя.
|
|
|
|
Если стержень натяжителя
находится в выпущенном положении, повторную установку
его выполните следующим образом.

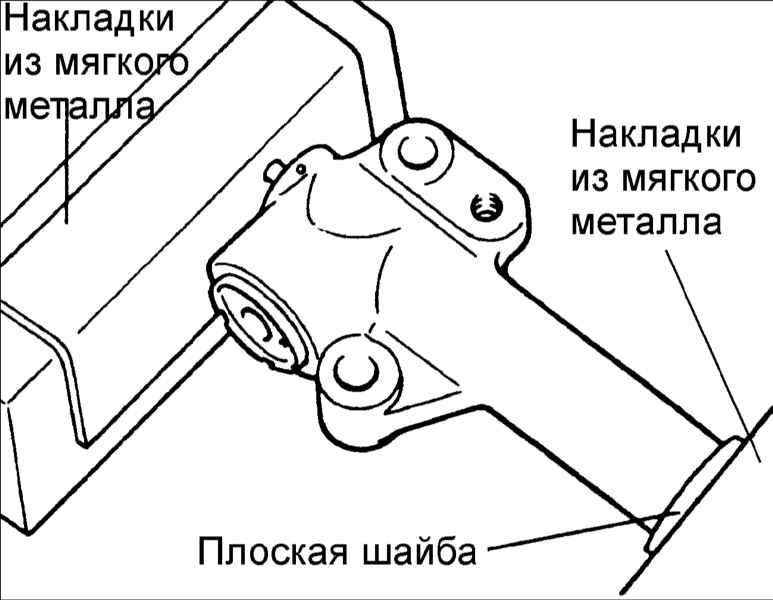

- Закрепите натяжитель в тисках с мягкими губками.
При необходимости под основание натяжителя подложите
шайбу.
- Тисками вдавите стержень в натяжитель
так, чтобы отверстие А в стержне совместилось с отверстием
В в корпусе натяжителя. Вставьте в совмещенные отверстия
отрезок стальной проволоки.
|
|
|
15. Установите шкив механизма натяжения на рычаг механизма натяжения.
|

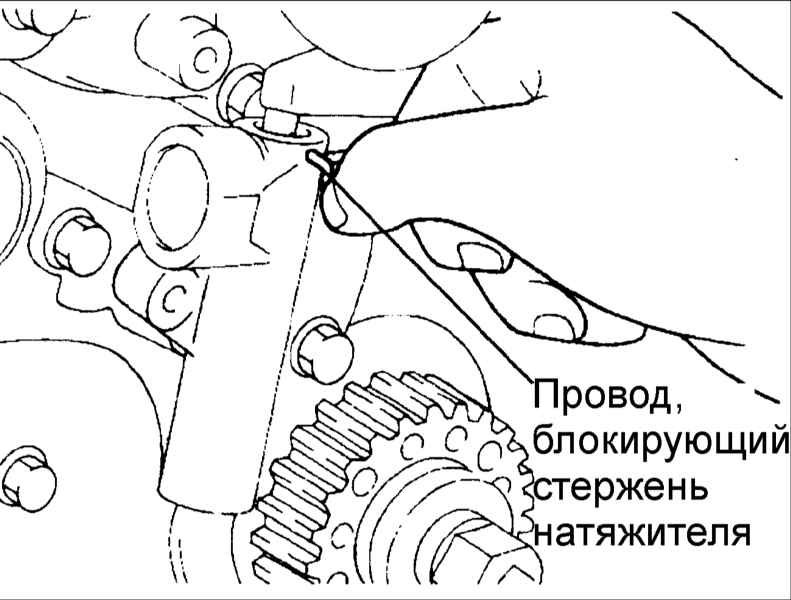

Извлеките провод, блокирующий стержень натяжителя.
|
|
|
16. После установки датчика положения коленчатого вала, правильно совместите установочную метку шкива.
|
- Перед установкой зубчатого ремня, если установочные метки
шкива и крышки головки цилиндров не совпадают, не вращайте
шкив в любом направлении больше чем на 2 зуба шкива.
- Поворот шкива больше чем на 2 зуба
может привести к столкновению поршней с клапанами.
- В случае вращения шкива больше чем
на 2 зуба, вращайте шкив после поворота шкива коленчатого
вала из положения ВМТ.
|
|
|

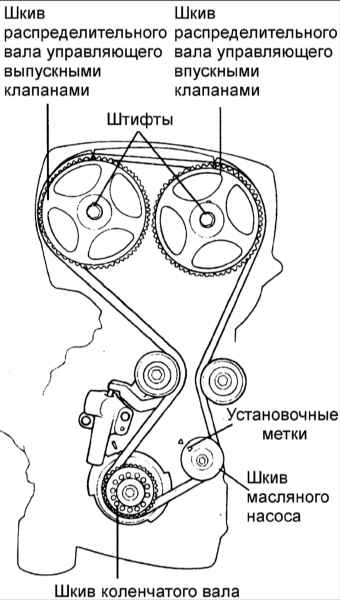

17. Совместите установочные метки шкива коленчатого вала.
|
|
18. Совместите установочные метки шкива масляного насоса.
|
19. Установите зубчатый ремень на шкив механизма натяжения и шкив
коленчатого вала. Затем левой рукой наденьте зубчатый ремень на
шкив механизма натяжения.
20. Правой рукой наденьте зубчатый ремень на шкив масляного насоса.
21. Установите зубчатый ремень вокруг холостого шкива.
22. Установите зубчатый ремень вокруг шкива распределительного вала
управляющего впускными клапанами.
23. Поверните шкив распределительного вала управляющего выпускными
клапанами на один зуб по часовой стрелке, чтобы выровнять его установочную
метку с поверхностью верхней части головки блока цилиндров. Натягивая
ремень с обеими руками, установите его вокруг шкива распределительного
вала управляющего выпускными клапанами.

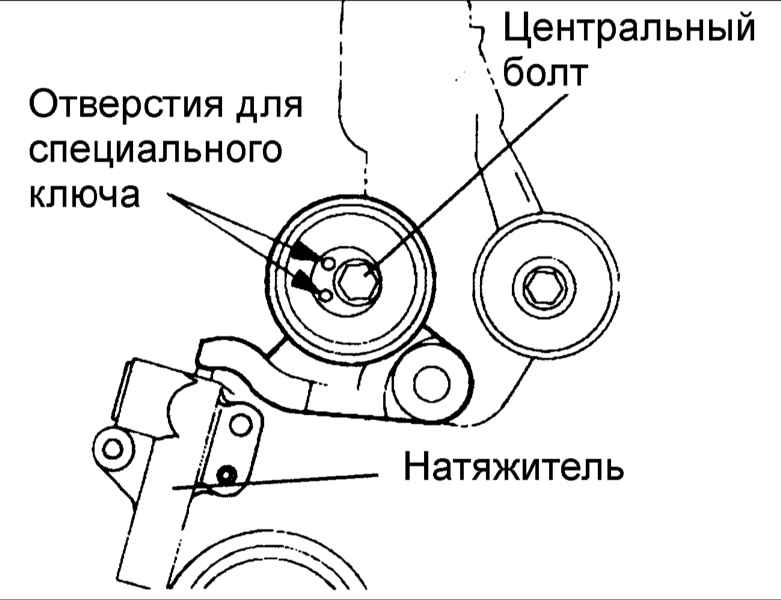

24. Мягко поднимите шкив механизма натяжения как показано стрелкой,
так, чтобы ремень не провисал, и временно затяните центральный болт.
|
25. Проверьте совмещение установочных меток.
|
26. Извлеките провод, блокирующий стержень натяжителя.
|

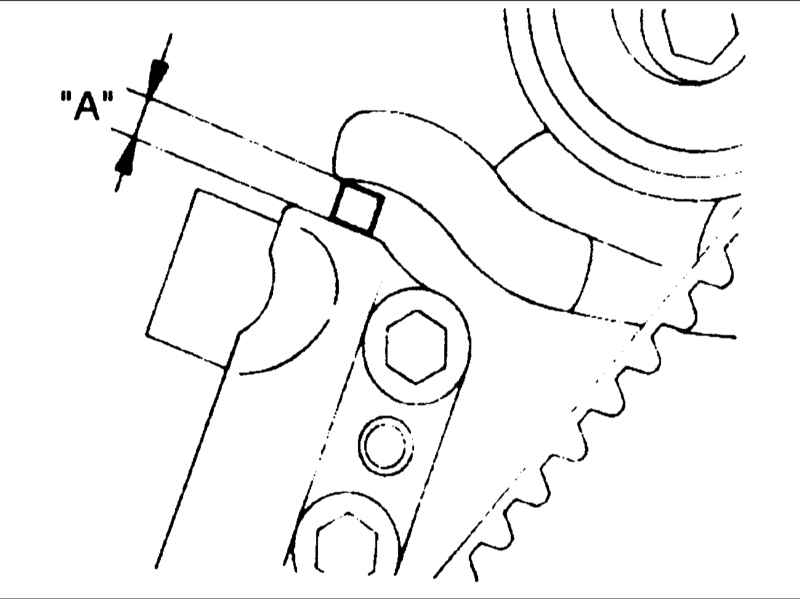

27. Проверните коленчатый вал два полных оборота по часовой стрелке и оставьте двигатель на 15 минут. Затем измерите выступание стержня натяжителя "A" (расстояние между рычагом механизма натяжения и корпусом натяжителя) и убедитесь, что оно соответствует спецификации.
Выступание стержня натяжителя: 6–8 мм
|
28. Установите нижний и верхний кожухи зубчатого ремня.
|
|
|
|
