15.3. Регулировка углов установки задних колесПроверка общего положительного схождения
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Поднимите заднюю часть автомобиля
так, чтобы задние колеса оказались над землей. | | 2.
Поворачивая колесо рукой, мелом отметьте линию по центру шин. |  | 3.
Установите автомобиль на горизонтальную поверхность. |  | 4.

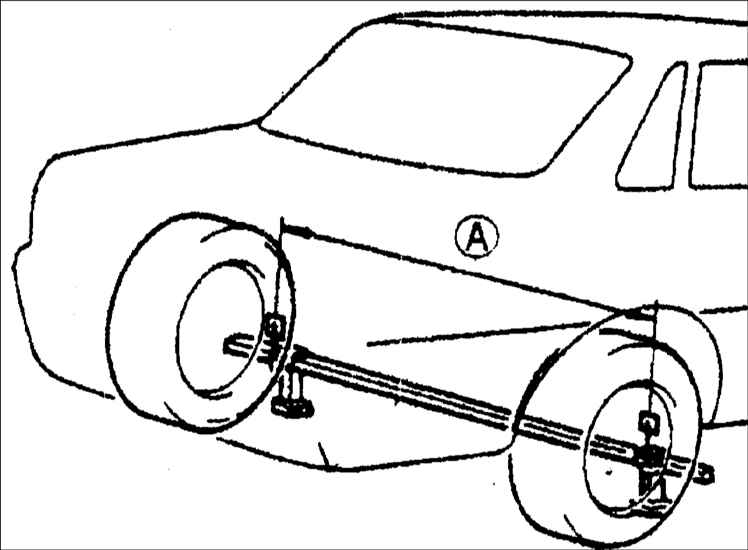

Измерьте расстояния А и В.
Положительное схождение: 3±3 мм |
|
Регулировка положительного схождения
Предупреждение
При установке угла осевой нагрузки в соответствии с нормой для положительного
схождений задних колес значение угла, измеренное при помощи прибора для регулировки
4 колес, должно находиться в пределах установленных значений. При невыполнении
этого требования проверьте размеры кузова.
Угол осевой нагрузки: 0°±0,10
|
ПОРЯДОК ВЫПОЛНЕНИЯ |

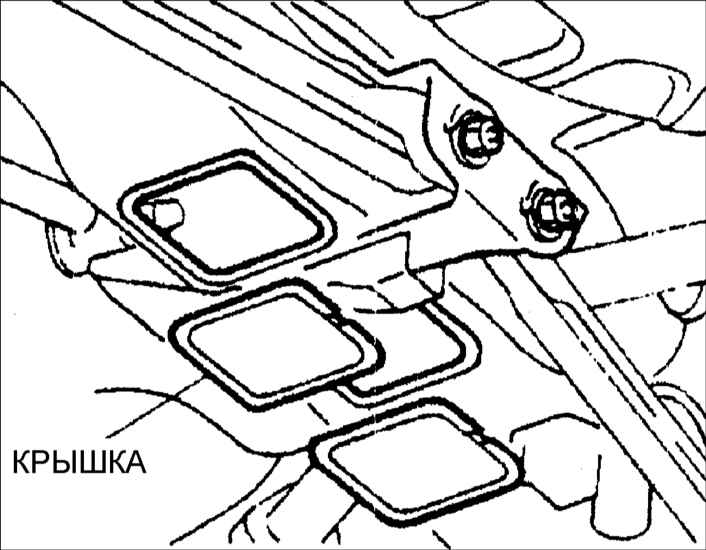

| 1. Снимите крышку. | | 2.

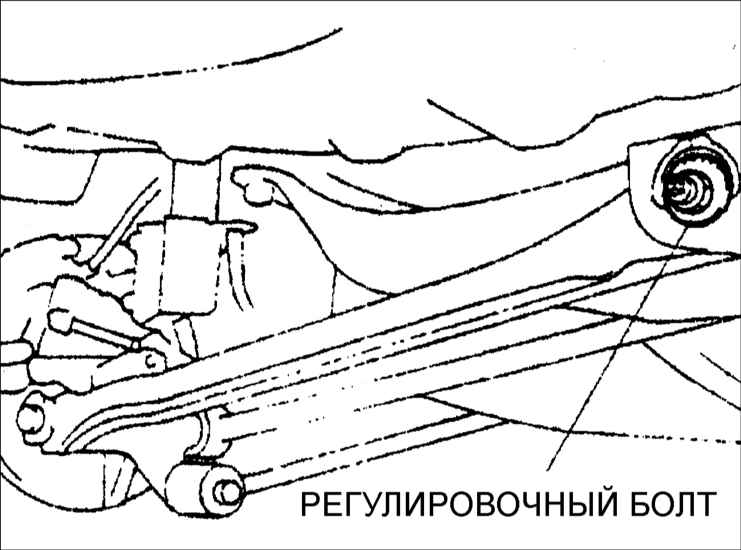

Ослабьте кулачковую гайку поперечной тяги. |  |
|

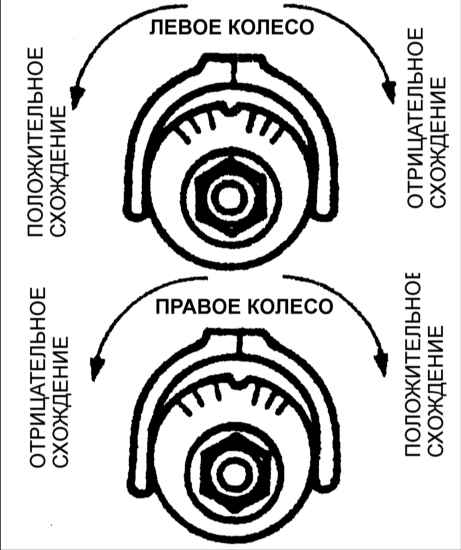

| 3. Отрегулируйте положительное схождение, поворачивая
регулировочный болт с кулачковой головкой следующим образом:
| | Левое
колесо | Правое колесо |
| Положительное схождение | против часовой стрелки
| по часовой стрелке | | Отрицательное схождение
| по часовой стрелке | против часовой стрелки |
|
Предупреждение
Один оборот регулировочного
болта с кулачковой головкой меняет положительное схождение примерно на 3,2 мм.
| | 4. Затяните кулачковые гайки.
Момент затяжки: 78–117 Н•м | | 5.
Установите крышку. | |
Проверка развала
|
ПОРЯДОК ВЫПОЛНЕНИЯ |

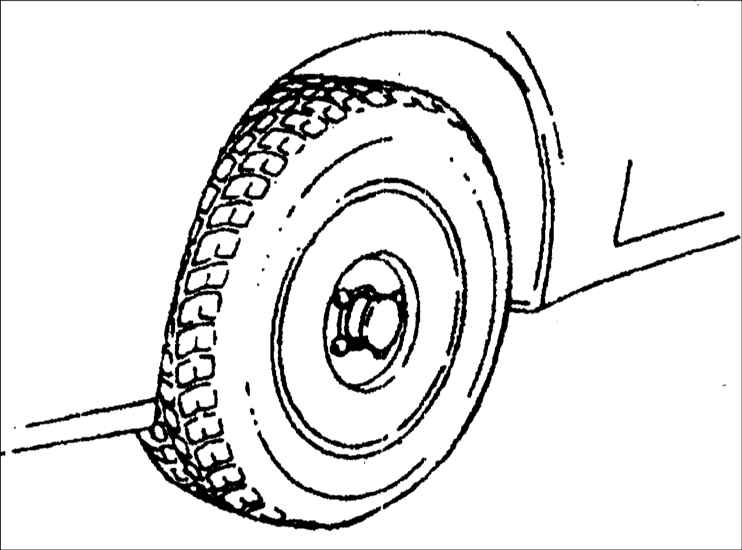

| 1. Снимите колеса. |  | 2.
Снимите крышку и отверните гайки крепления ступицы. | |
3. Установите прибор для измерения развала/ угла продольного наклона шкворня. |
| 4. Измерьте развал. Развал:–0°
21'±45' |
Предупреждение
Регулировка развала невозможна.
| | 5.
Снимите прибор для измерения развала/ угла продольного наклона шкворня. |
| 6. Затяните новые гайки крепления ступицы
колеса и зачеканьте их. Момент затяжки: 235–319 Н•м |
7. Установите колеса.
Момент
затяжки: 88–117 Н•м | |
|
