15.4. Снятие и установка поперечной реактивной штанги передней подвески

ПОРЯДОК ВЫПОЛНЕНИЯ

Поддомкратьте автомобиль и установите его на подпорки.
Извлеките шплинт и отдайте гайку крепления шаровой шпильки на кронштейне балки рамы. Шплинт выбросьте. После отдавания гайки шаровая шпилька должна выпасть из кронштейна. Если этого не происходит, придется воспользоваться вильчатым разделителем шаровых шарниров. С целью минимизации риска повреждения чехла шарнира предварительно смажьте инструмент и чехол.

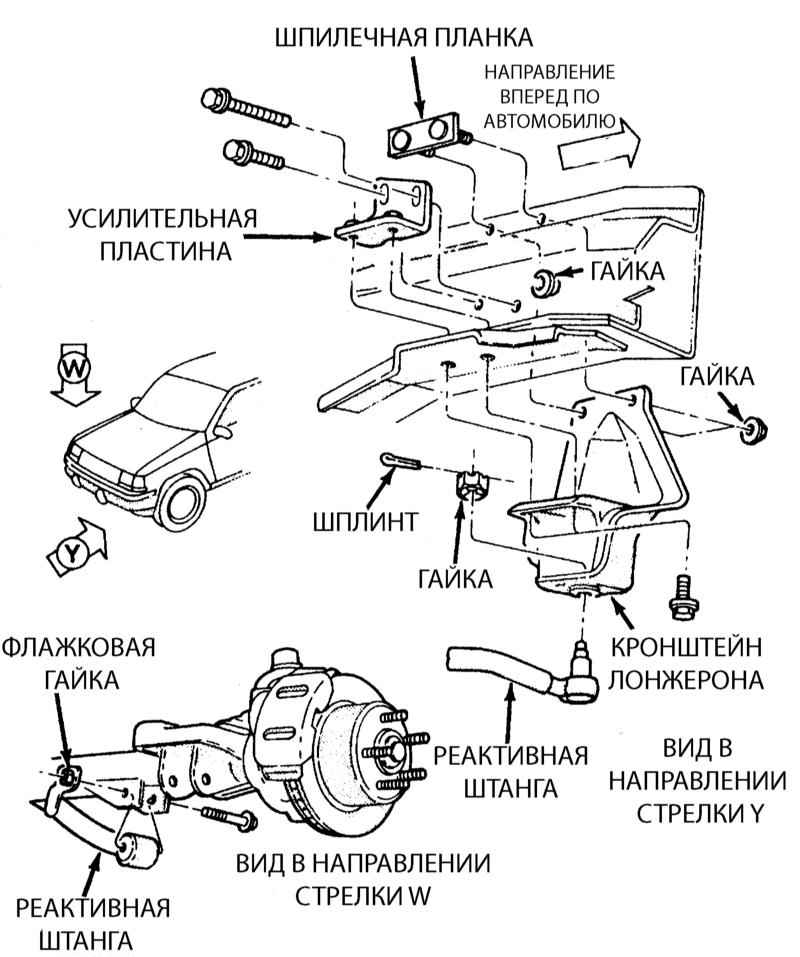

Детали крепежа поперечной реактивной штанги (передней).

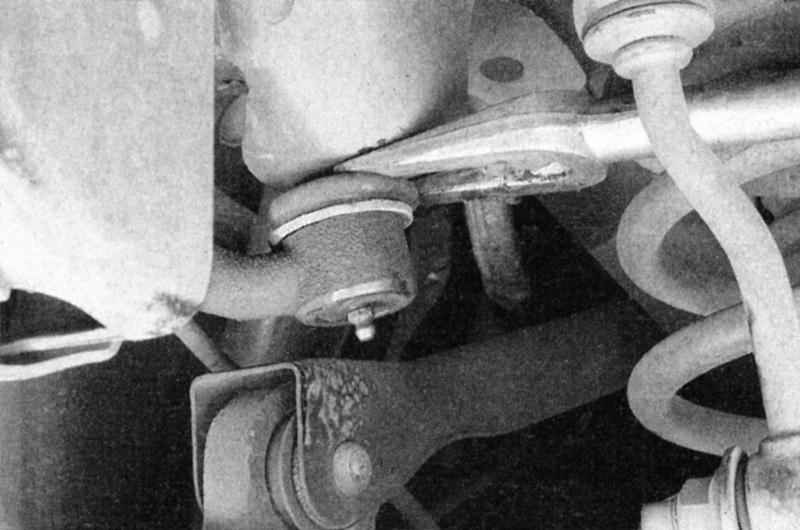

Если шаровая шпилька на верхнем конце реактивной штанги не поддается извлечению из верхнего кронштейна рамы, воспользуйтесь вильчатым разделителем шаровых шарниров.

Отдайте болт с гайкой крепления реактивной штанги к кронштейну на правом (с стороны пассажира) переднем конце картера моста и снимите штангу.

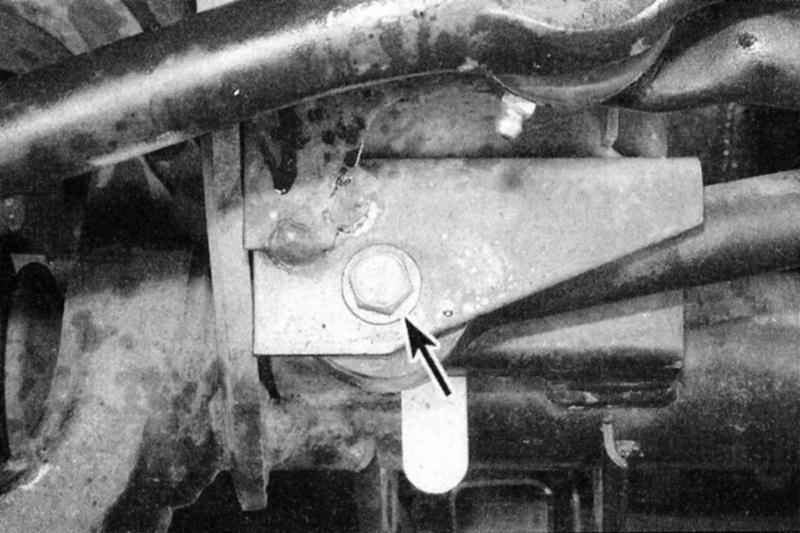

Отдайте болт (стрелка) с гайкой (на снимке не видна) и отделите нижний конец реактивной штанги от рамного кронштейна картера моста.

Установку производите в обратном порядке. Крепеж затягивайте с требуемым усилием.
