2.15. Снятие выпускного коллектора

Отсоединяем кронштейн крепления приемной трубы к коробке передач и, отвернув гайки крепления приемной трубы к выпускному коллектору, сдвигаем фланец приемной трубы со шпилек выпускного коллектора (см. «Снятие приемной трубы на автомобиле с двигателем УМПО-331» ).

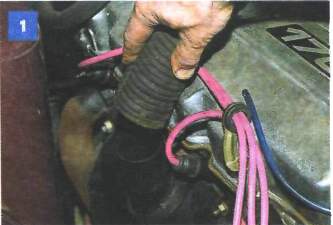

Снимаем гофрированный шланг подвода воздуха к корпусу воздушного фильтра с патрубка воздухозаборника.

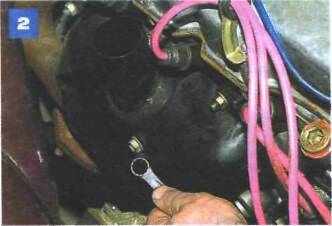

Накидным ключом «на 13» отворачиваем одну гайку крепления воздухозаборника к стойке, навернутой на шпильку крепления выпускного коллектора,...

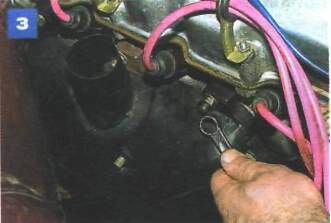

...и две гайки, служащих одновременно для крепления выпускного коллектора к головке блока цилиндров.

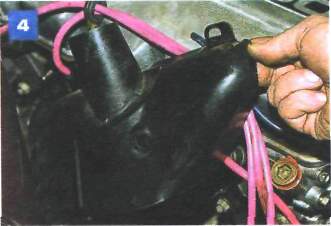

Снимаем воздухозаборник.

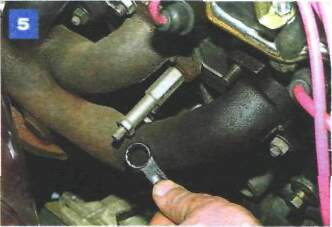

Ключом «на 14» отворачиваем стойку крепления воздухозаборника...

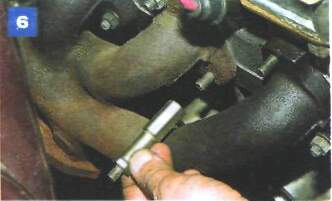

...и снимаем ее.

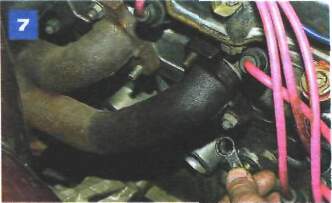

Накидным ключом «на 13» отворачиваем остальные пять гаек крепления выпускного коллектора...

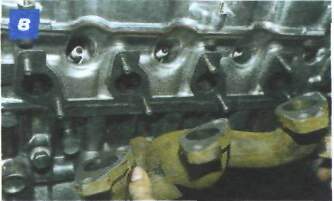

...и снимаем его.

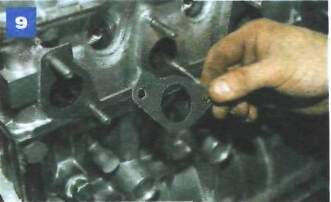

Снимаем четыре уплотнительные прокладки патрубков выпускного коллектора.

Прокладки следует устанавливать только в одном положении - выступами вверх и к передней части двигателя.

Устанавливаем выпускной коллектор в обратной последовательности.
